本次资料整理解决哪项订货问题？

2026年10月28日，上海鑫中兴防爆科技有限公司在本文整理SZDP05-C铝合金防爆断路器配电装置的电流、进线螺纹与外形分组对照。公司主营防爆配电装置、防爆灯具和防爆管件；本次资料供化工、炼油等项目采购、设计、施工与设备人员交接订货配置使用。

SZDP05-C用于电源通断及线路保护，可按图纸配置断路器、电动机保护器和信号灯。采购时把额定电流由32A改为40A，不能只改清单中的一个数字：入口规格也跨入另一档，应连同配套附件重新核对。本文讨论下单前的配置选择，不是指导现场给已有设备增容。

七档电流怎样对应进线螺纹？

系列技术参数表将进线螺纹按额定电流分组，列出公制M螺纹和NPT螺纹选项。应按所订电流所在整行读取，并明确实际采用哪一种；同列在表中不表示两种螺纹能够直接互接。

提示：表格可左右滑动查看完整参数。

例如，原询价单写“32A、M32×1.5”，后来改选40A，按本系列表列配置应改核M50×1.5及对应引入装置。若项目需要保留原管路或电缆条件，应把这一限制交给供方核对具体方案，不应在订单中默认原接口仍然适用。

外形看起来相同，为什么入口仍要单独核对？

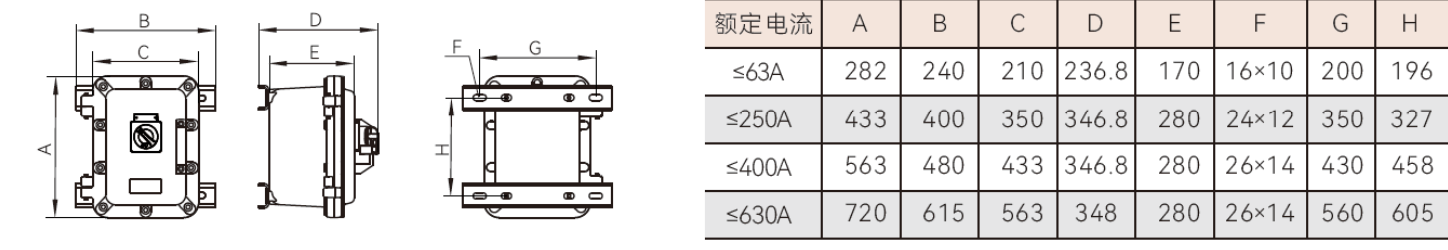

安装尺寸资料把不大于63A的配置列在同一外形组，而进线表将这一范围进一步分为1—20A、25—32A及40—63A三组。两张表回答的问题不同：外形图用于核对箱体与安装位置，进线表用于核对接口。只看照片或外形分组，不能确定进线螺纹。

实物图可帮助辨认旋转手柄、壳盖拉手和底部入口等外观，但不能据此读出内部断路器电流、极数或漏电附件。施工准备应使用与订单一致的外形图、入口配置及接线资料，并把同一版本交给现场人员。

订货清单怎样写完整？

电气配置与附件分开列

SZDP05-C提供1P、2P、3P、4P选择，型号中的L表示漏电保护，不要求时不注。资料还列有可按要求配置的分励脱扣器等附件。不能把“防爆断路器配电装置”理解为所有保护附件均默认包含；应在所需电流和极数之外单列附件要求。

将接口与安装条件一起交接

1. 确定回路：填写所需电压、额定电流、极数、用途及保护附件，提供相应回路资料。
2. 选择螺纹：按上表填写M或NPT的完整规格，记录进出线需求，避免只写“常规进线口”。
3. 核对引入装置：采用电缆布线时提供电缆结构和实际外径，核对具体引入装置的适用范围。系列表推荐BDM，未列出可通用套用的电缆外径数字。
4. 锁定供货文件：将箱体、入口、附件清单和安装图一起确认；改动电流或布线方式后，重新检查受影响的条目，到货按最终版本核对。

选型与使用边界

本文不提供电缆截面计算、保护整定或现场改装程序。表列电流、入口与外形分组不构成给已有箱体扩孔、改螺纹或更换大电流断路器的许可。危险场所使用仍应结合具体供货产品的防爆标志、区域、介质、温度条件及产品文件核对。

两种螺纹选项应落实到实际订单；资料中的系列上限不能当作任意配置的适用值。照片仅作系列外观参考，安装图属于技术资料图，均不代替所订产品的确认图纸。

常见问题

SZDP05-C的32A与40A能按同一入口订货吗？

不能直接这样填写。公开表列32A为M32×1.5或NPT1，40A为M50×1.5或NPT1½，应分别对应。

SZDP05-C同属不大于63A的外形组，接口也一样吗？

不是。该范围的进线螺纹分为三组，外形分组不能代替入口核对。

SZDP05-C写上L是否表示所有保护附件都已配置？

不是。L表示漏电保护；分励脱扣器及其他所需附件仍应在订单与回路资料中单独列明。

SZDP05-C推荐BDM，能省去电缆外径资料吗？

不能。还需确定具体BDM配置及其密封范围，采用电缆布线时应提交电缆结构和实际外径。

资料来源与访问日期

1. 上海鑫中兴：SZDP05-C防爆断路器配电装置中文系列选型资料（1页）。发布日期：原页未标注；访问日期：2026-10-28。
