SZBSP07-C防爆插接装置不能只看颜色配对。蓝色16A/3图样既有直流也有交流配置，时钟位置分别为h3和h6；红色32A图样也随芯数改变接线形式和时钟位置。采购时应把电流、电压制式、芯数、接线形式与时钟位置一并填写，再核对配对件的型号。
上海鑫中兴防爆科技有限公司｜主营防爆配电装置、防爆灯具与防爆管件｜发布日期：2026-10-25；更新时间：2026-10-25。
本篇整理什么：把同色配置放在同一张表里
上海鑫中兴防爆科技有限公司于2026年10月25日在本篇整理SZBSP07-C工程塑料防爆防腐插接装置的颜色、芯数与时钟位置对照。依据五页公司版资料，将电流、电压和接线形式集中列出，便于采购人员把外观辨认结果与订货字段逐项对应。公司主营防爆配电装置、防爆灯具和防爆管件。
这份对照适合化工检修用电、工业设备接电和既有插接装置补购。询价人若只提供一张蓝色或红色端面的照片，尚不足以确定完整配置；应同时拍清铭牌、插接端和电缆入口，并提供原装配对件的型号。
同一种颜色，具体差别在哪里？
下列数据对应公司资料第2、3页的具体图样。h值按该图样标注的时钟位置填写；表中的“/3”和“/4”还须与接线形式一起看，不能只按可见插孔数量判断电源。
提示：表格可左右滑动查看完整参数。
| 图样规格 | 电压与接线形式 | 颜色、时钟位置 | 采购须区分 |
|---|---|---|---|
| 16A/3 | DC50-250V；2P+PE | 蓝色；h3 | 直流配置 |
| 16A/3 | AC200-250V；2P+PE | 蓝色；h6 | 交流配置 |
| 32A/3 | AC380-415V；2P+PE | 红色；h9 | 三芯图样 |
| 32A/4 | AC380-415V；3P+PE | 红色；h6 | 四芯图样 |
因此，“32A、红色、380V”仍缺少芯数和接线形式。两组红色图样的电压段相同，h值却分别为9和6。蓝色16A/3的例子则提示：颜色相同，连交流与直流都不能默认相同。
查阅公司版资料时，先定位所需电流与芯数的图样，再读取该图样右侧的电压、接线形式、颜色和时钟位置。建议在询价附件中标记具体页码与对应行，保留铭牌照片的原貌。若现场记录与资料行不一致，应把两者并列交接，不应为配合既有插座而自行修改订货字段。
订货清单怎样填写才便于核对？
- 先写电源和负载：填写交流或直流、实际工作电压、所需电流，以及相线、中性线和保护接地的配置；由项目电气人员确认。
- 再锁定完整图样：把电流、芯数、电压段、接线形式、颜色和h值放在同一行，并附对应资料页。不要从不同规格表里拼出新组合。

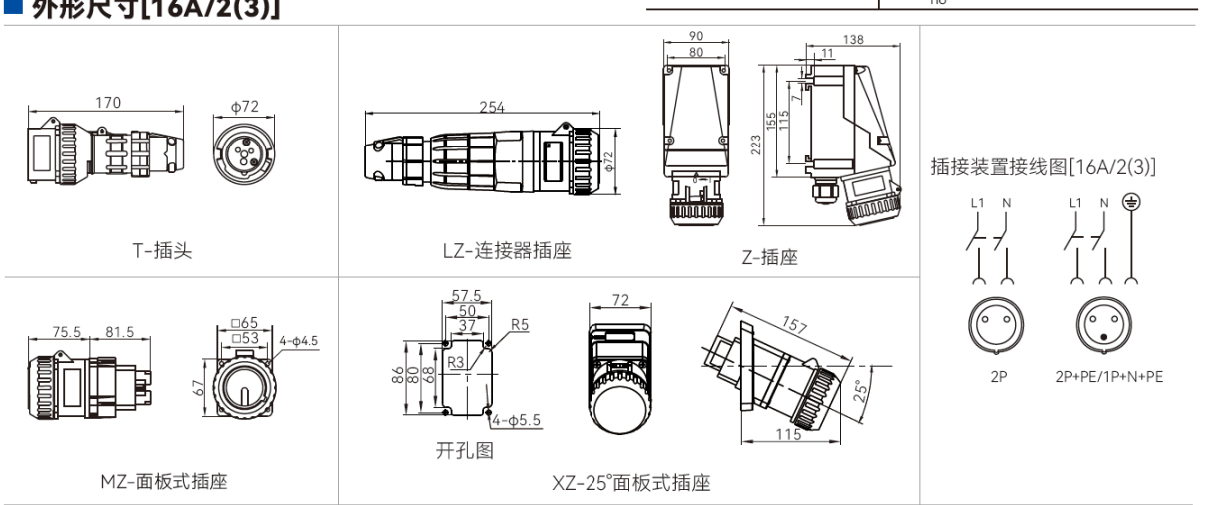

- 说明采购范围：写清只补插头，还是采购插头与插座成套；结构代码T、Z、LZ、MZ、XZ分别对应插头、插座、连接器插座、面板式和25°面板式。
- 分别交接两端电缆：插头侧电缆外径与插座进线侧螺纹、密封范围分别核对，再确认安装空间、环境和所需文件。
到货时保留一份成套核对记录
建议把订货确认图、到货型号与原配对件信息并列存档。发现h值、芯数或接线形式不一致时，先停止配对并向供货方澄清，不以“同系列、同电流”作为替代依据。后续补购也应沿用经确认的完整配置记录。
风险边界：图样组合不能任意扩展
系列参数范围不等于每一档都具有全部组合。上述16A、32A示例不能直接套用于其他电流或芯数；本文也不证明与其他品牌兼容。防爆适用性仍须核对所选配置的铭牌、产品文件和项目条件，不得通过改接、削切定位结构或取消联锁解决不匹配。
常见问题
SZBSP07-C蓝色16A/3一定是交流220V吗？
不是。公司资料还列有蓝色DC50-250V、h3配置；AC200-250V则为h6。必须连同交直流标识和h值核对。
SZBSP07-C红色32A/3与32A/4可以按同一配置下单吗？
不能。资料中前者为2P+PE、h9，后者为3P+PE、h6。芯数、接线形式和时钟位置均有差异。
SZBSP07-C的MZ与XZ是同一种安装结构吗？
不是。MZ为面板式插座，XZ为25°面板式插座，应分别使用对应开孔和外形图。
SZBSP07-C补购插头只交一张外观照片够吗？
不够。应提供完整型号、电源条件、芯数、h值及现有插座信息，再核对电缆与成套匹配条件。
资料来源与访问日期
- 上海鑫中兴：SZBSP07-C工程塑料防爆防腐插接装置公司版资料，中文5页。发布日期：原页未标注；访问日期：2026-10-25。
