本篇整理了哪些电动机控制资料？

2026年10月27日，上海鑫中兴防爆科技有限公司在本文整理SZDP06-C铝合金防爆电动机控制装置的壳体、回路与订货对照。公司主营防爆配电装置、防爆灯具和防爆管件；本次整理面向化工、炼油等项目的采购、设计、施工和设备人员，帮助各方把电机要求与供货配置放在同一份记录中。

SZDP06-C通过断路器、接触器、热继电器、转换开关、按钮和信号灯组成电动机控制回路，可按需求实现启动、停止或正反转，并可设置远程控制。选型资料应先说明需要完成的控制功能，再核对具体壳体与元件配置。

为什么同一壳号不能代表同一台控制装置？

公开选型表中，SZDP06-07既有16A／4kW配置，也有25A／7.5kW配置；SZDP06-11则列出多种电流与功率组合。因此，“07号箱”或“11号箱”只能表达部分结构信息，不能直接成为完整供货要求。

提示：表格可左右滑动查看完整参数。

这些是产品资料列出的配置组合，不表示每一行都能任意配成直接、可逆或星三角控制。填写“7.5kW、07号壳体”后，还需要交接电机电压、额定电流及控制要求，由对应方案确定元件、保护整定与接线图。

S、N、Y和远程控制怎样写清楚？

先写控制形式，再写操作要求

本款S表示直接控制，N表示可逆控制，Y表示星三角启动。采购单宜同时写代码和中文名称，避免只写“启动箱”而遗漏正反转或启动方式。所需方式应来自项目设计与电机要求，不能仅由功率大小推定。

远程控制要连同逻辑交接

SZDP06-C可按需求设置远程控制。提出远控需求时，应说明哪些操作在就地完成、哪些由远程完成，以及是否需要启动、停止或正反转。把这些要求与控制形式放在同一份文件中，再核对对应接线图，避免只备注“带远控”却没有明确操作对象。

询价与安装交接按四步完成

1. 提交电机信息：记录电机功率、电压、实际额定电流及设备用途，附可辨识的铭牌资料；不要把装置表列额定电流直接当成热继电器整定值。
2. 提交控制要求：填写S、N或Y，列明就地与远程操作要求，核对断路器、接触器和热继电器的具体方案。
3. 提交布线条件：说明钢管或电缆布线，填写入口螺纹类型、规格和电缆外径。M与NPT是选项，不能只写尺寸数字，也不能据表认为二者可直接互接。
4. 提交安装与环境资料：附安装位置、可用空间、危险区域及环境温度，按选定壳体图核对安装距、孔位和面板操作空间。

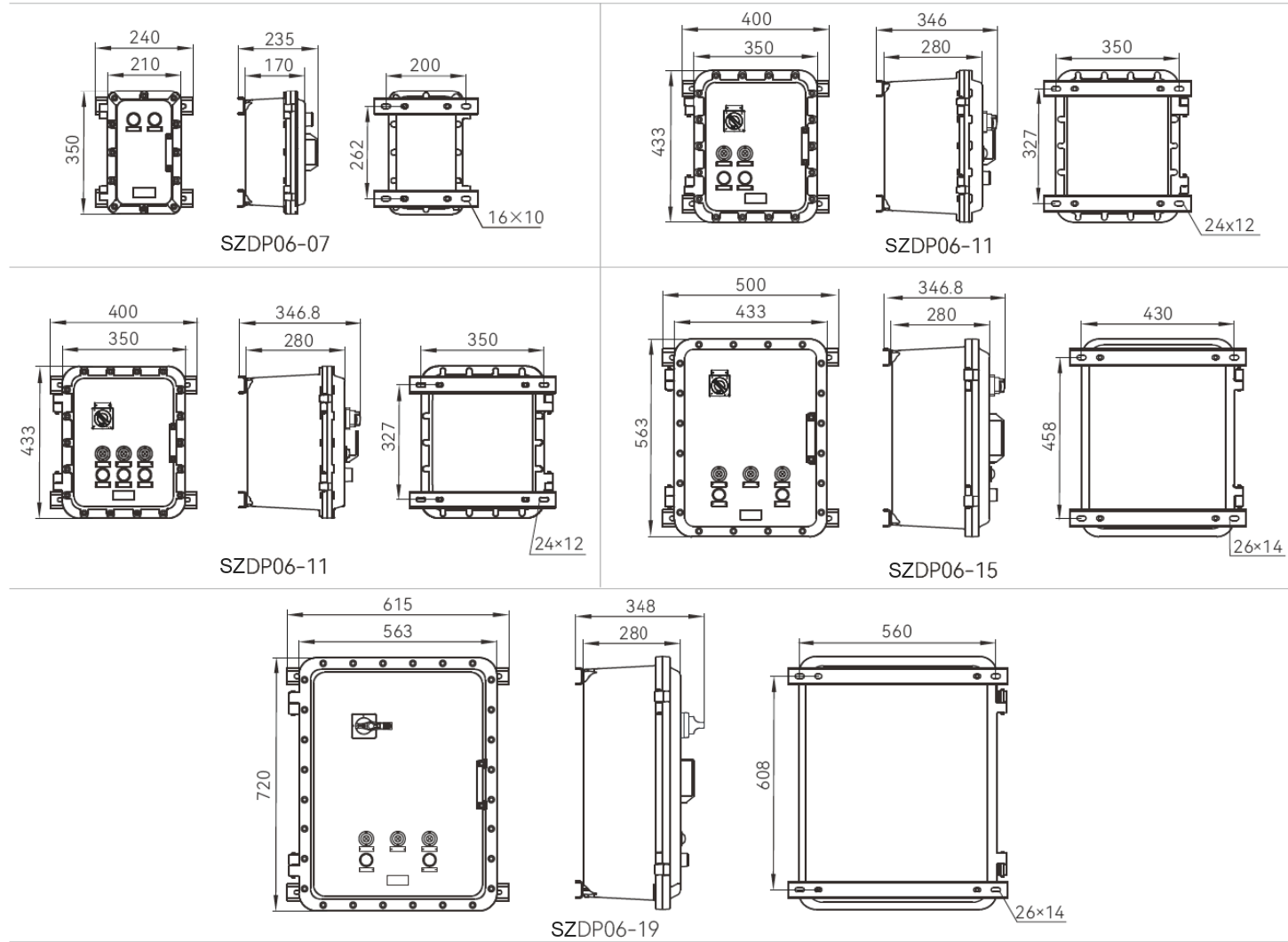

安装图中，07号壳体示例安装距为210×262mm，15号为433×458mm，19号为560×608mm。尺寸应连同壳体代号使用，不能把某一示例当作全系列通用安装尺寸。确认方案后，保留同一版本的配置表、外形图与接线图，到货时按这些文件核对。

资料与使用边界

本文整理订货与资料交接，不替代电机启动方案设计、保护整定或现场接线程序。产品提供的电压档位、环境温度选项和控制形式应按具体供货配置核定，不将系列上限套用到任意组合。示例电气图也不能代替所订回路的接线图。

实物照片仅供识别系列外观，不能证明照片内装了哪种控制回路或元件品牌。技术图展示安装尺寸，不代表现场实拍。危险场所适用性还应按具体防爆标志、介质、区域及温度条件核对，IP66不能代替上述条件。

常见问题

SZDP06-C只报电机功率能确定配置吗？

不能。还要提供电压、额定电流、控制形式及就地和远程要求，再确定壳体与元件方案。

SZDP06-C的07号壳体都对应4kW吗？

不是。公开表同时列有16A／4kW和25A／7.5kW配置，应连同控制要求核对完整方案。

SZDP06-C选Y就能直接照示例图接线吗？

不能。Y表示星三角启动，实际接线仍应使用与电机及所订控制方案对应的图纸。

SZDP06-C询价时需要提供电缆外径吗？

采用电缆布线时需要，同时记录引入口螺纹类型和规格，以核对选用引入装置的密封范围。

资料来源与访问日期

1. 上海鑫中兴：SZDP06-C防爆电动机控制装置中文系列选型资料（2页）。发布日期：原页未标注；访问日期：2026-10-27。
