适用范围Scope of application

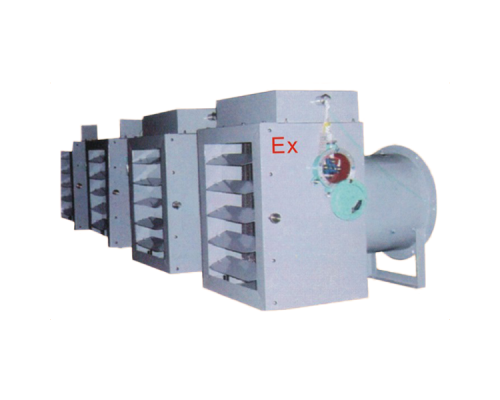

风道式气体电加热器主要用千工业风道、房间采暖、大型厂区车间取暖，烘房以及对通道内空气进行循环加热，提高空气温度达到采暖效果，此产品根据结构特征可分为电热壳散热和翅片管散热。

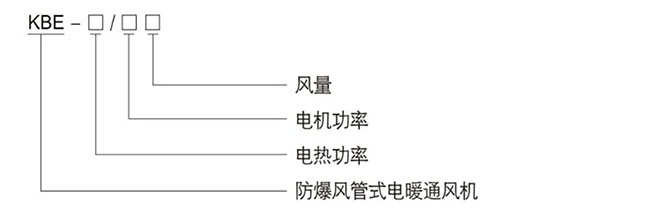

型号含义Model meaning

产品特点Features

1、生产标准：GB3836.1 -3-2000及JB/T2379-93

2、 防爆等级：Exd IIBT1-T4

3、防护等级：IP54

4、 此产品为框架式避板结构，内设超温保护装篮。如加热温度较高且>120宅，接线盒与加热器之间须设笠隄热区或散热区，且电加热器元件表面应设翅片散热结构，低、 中温风道加热器无须设置隔热区或散热区且电加热器元件表面自然散热，电气控制与风机须联动，先启动风机再启动电加热器；先断电加热器后断风机。时间差须大千2mm。

5、控制方面：在风机与加热器之间设一 联动装置， 以确保加热器。起动需在风机工作之后进行，在加热器停止工作后，风机必须延时3分钟以上，以防止加热器过热而损坏，在单回路接线方面必须符合NEC标准。每一 支睡电流不得超过48A。风道加热器加热的气体压力一 般不超过0.3kg/cm2,如果超过以上压力规格，请选用循环式加热器。风道的风量风速低于进口温度20宅，如超过这个温度最低流速应提高。

根据爆炸环境出现的频率和持续的时间把危险场所划分为不同的区域。

● 气体场所分为三个区域：0区、1区和2区：

爆炸性环境中的爆炸混合物以气体、蒸气或薄雾形式连续出现或长时间存在的场所。

在正常运行时，爆炸性环境中可能出现气体、蒸气或薄雾形式的爆炸性混合物的场所。

在正常运行时，爆炸性环境中不太可能出现气体、蒸气或薄雾形式的爆炸性混合物，如果出现也只是偶尔发生并且短时间存在的场所。通常情况下，“短时间”是指持续时间不多于 2 个小时。

在正常运行过程中可燃性粉尘连续出现或经常出现，其数量足以形成可燃性粉尘与空气混合物和/或可能形成无法控制和极厚的粉尘层的场所及容器内部。

在正常运行过程中，可能出现粉尘数量足以形成可燃性粉尘与空气混合物但未划入 20 区的场所。该区域包括，与充入或排放粉尘直接相邻的场所、出现粉尘层和正常操作情况下可能产生可燃浓度的可燃性粉尘与空气混合物的场所。

在异常条件下，可燃性粉尘云偶尔出现并且只是短时间存在、或可燃性粉尘偶尔出现堆积或可能存在粉尘层并且产生可燃性粉尘空气混合物但未划入21 区的场所。如果不能保证排除可燃性粉尘堆积或粉尘层时，则应划分为 21 区。
