隔爆型结构
资料描述采用隔爆型结构，但两组防爆标志未对应到具体I-IV型号，不能自行分配温度组别。
SZBD 8222系列防爆LED灯
防爆LED灯圆形系列 · 专业防爆电气设备
SZBD 8222 系列 · 工业防爆照明
四种结构规格先按功率分档，再核对防爆、供电与安装条件

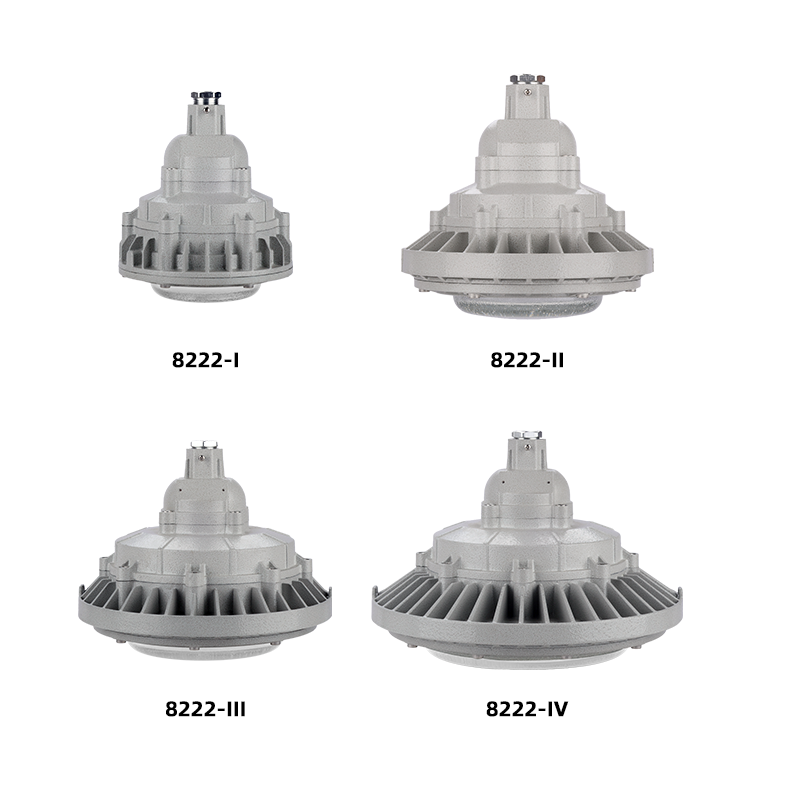

SZBD 8222系列包含I、II、III、IV四种结构规格，资料功率按型号分档列示为5-36W、40-70W、80-120W和130-150W。选型时先确定结构规格与准确功率，再确认供电电压、防爆标志、安装方式、电缆引入口、防腐要求、带单位图纸及项目所需证书。
4种结构规格
资料：IP66
资料光效：≥130 lm/W
铝合金外壳
4
种结构规格
5-150W
按型号分档列示
≥130 lm/W
资料列示光效
IP66
资料列示防护等级
型号对比与选型
四种结构规格对应不同功率、重量和灯体尺寸。下列尺寸均为PPT图示标注值，原资料未统一写明单位与公差；A、B的具体尺寸箭头含义也未说明。
提示：表格可左右滑动查看完整参数。
| 结构规格 | 资料功率 | 重量 | 灯体图示值 | 支架图示值 | A/B表 | 资料列示安装方式 |
|---|---|---|---|---|---|---|

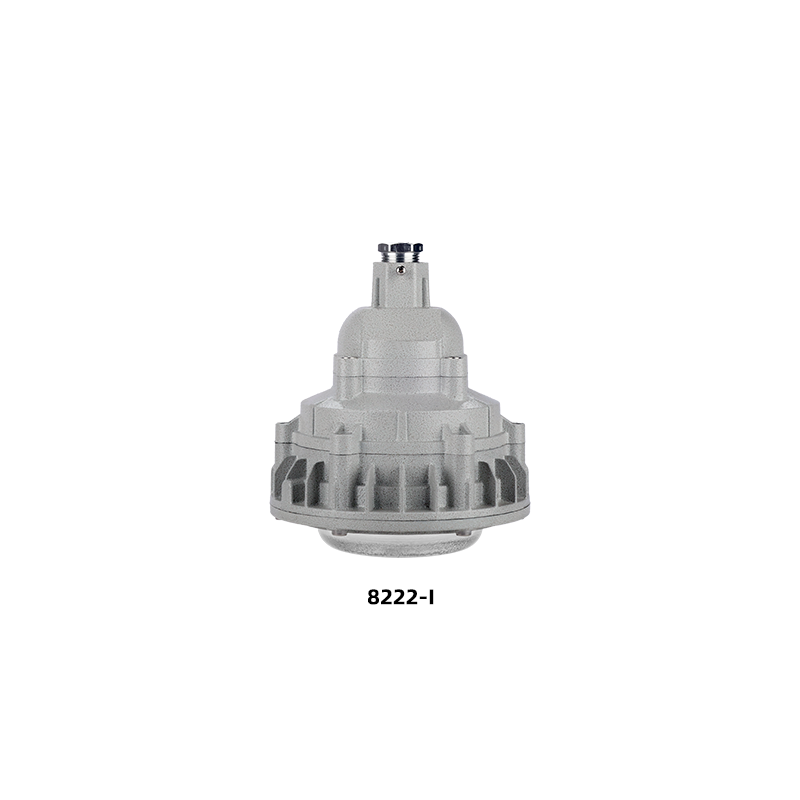

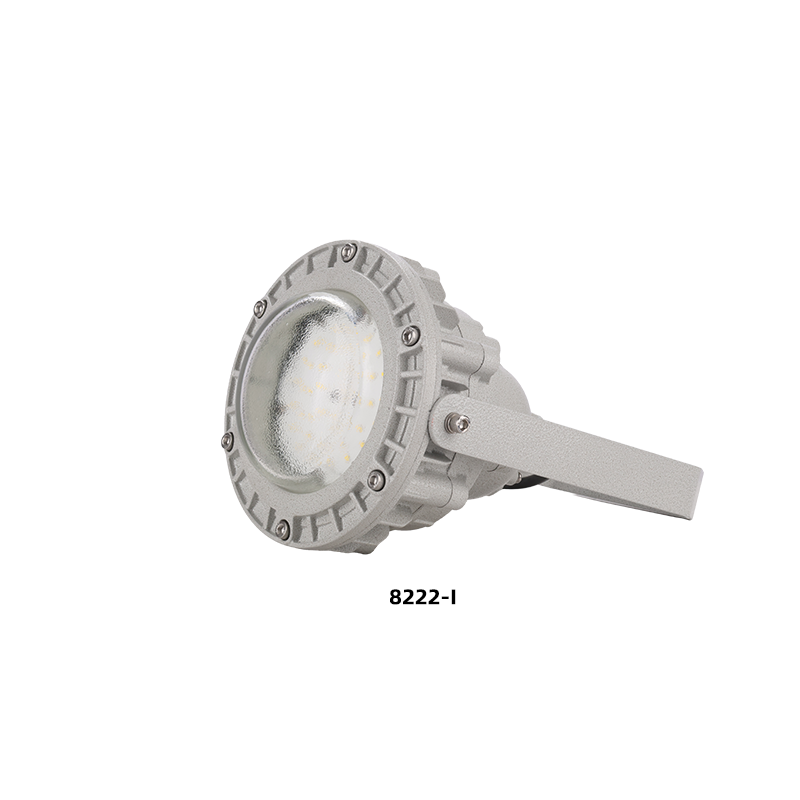

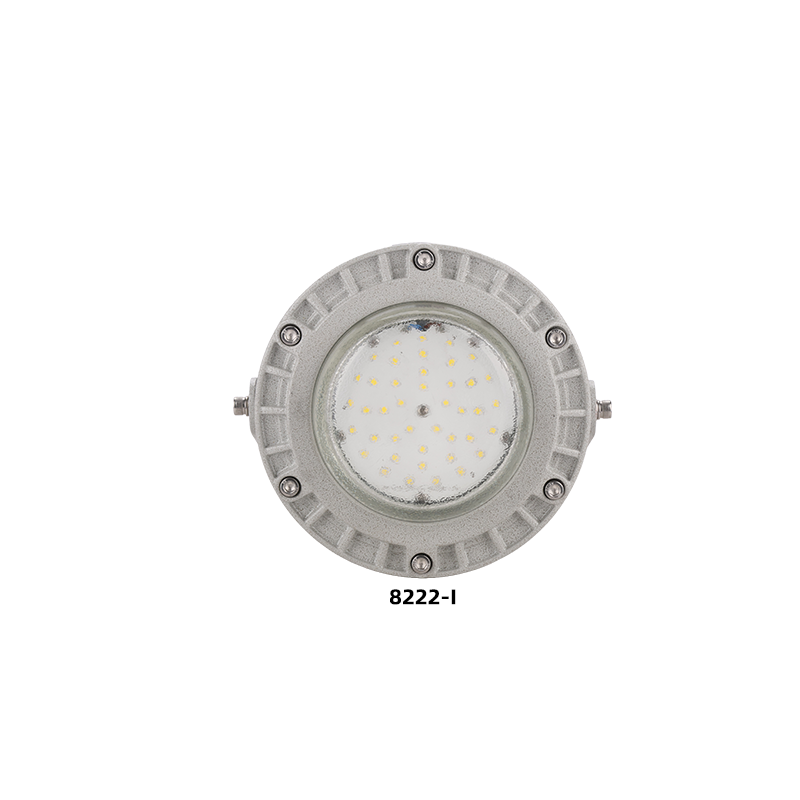

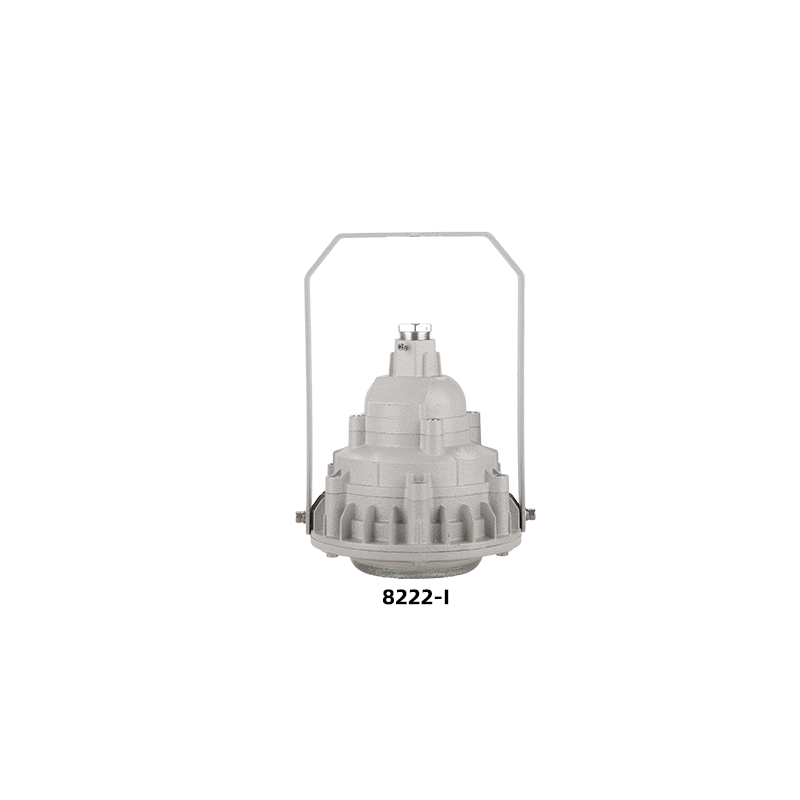

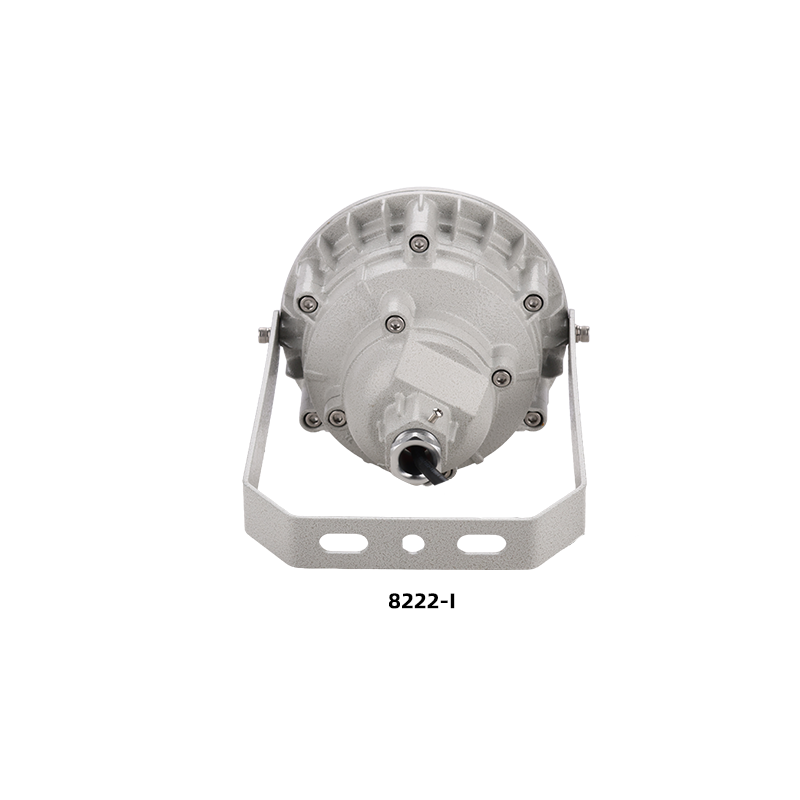

| 8222-I | 5-36W | 2.5kg | Φ174；高197 | 总宽198；总高280；安装板70；孔Φ12；厚12 | A=233；B=70 | 吸顶、吊杆、壁式、支架、护栏、法兰 |

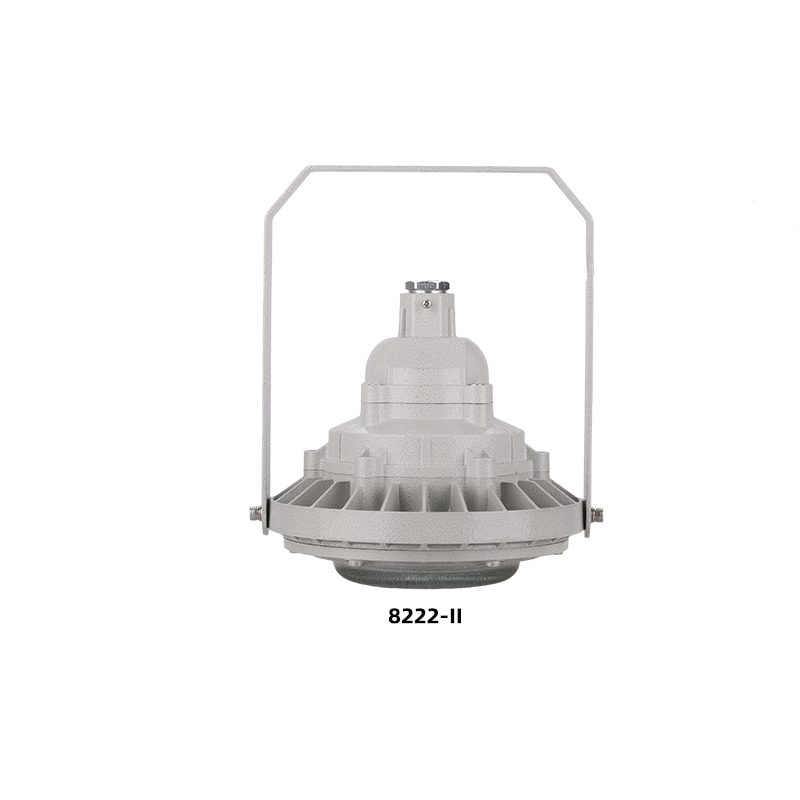

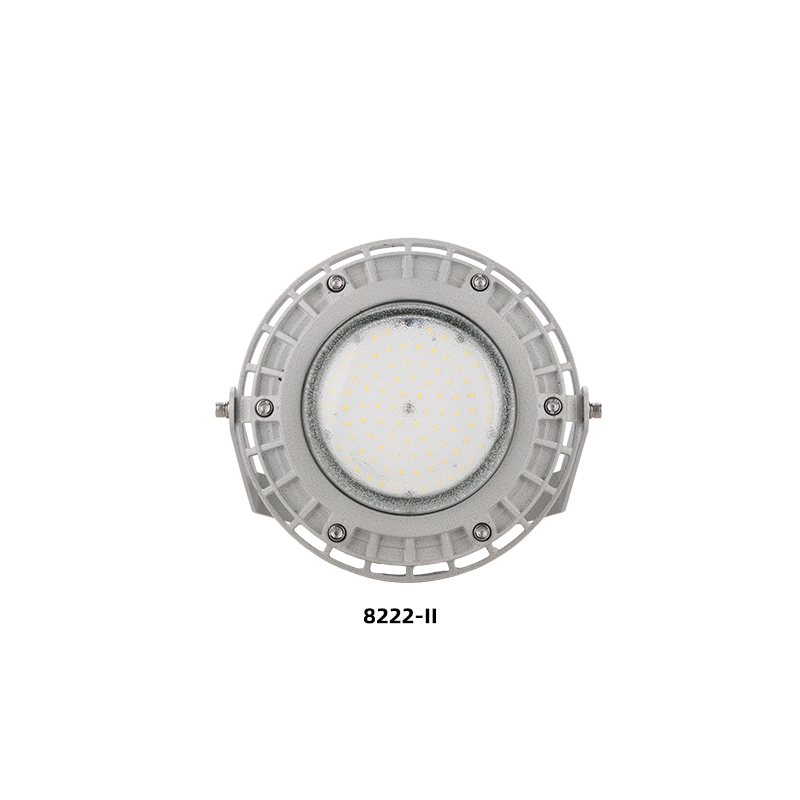

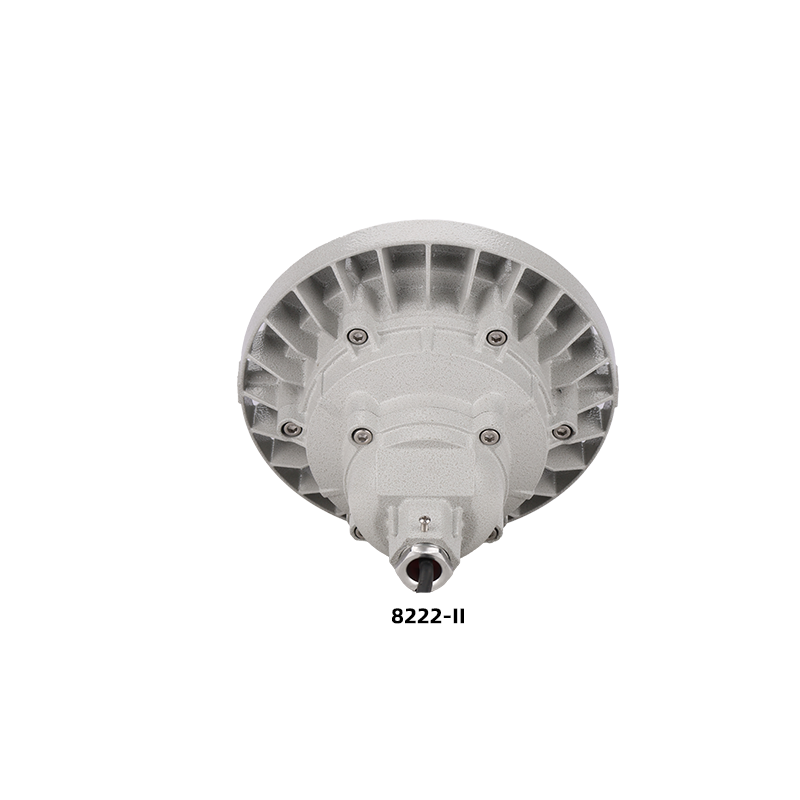

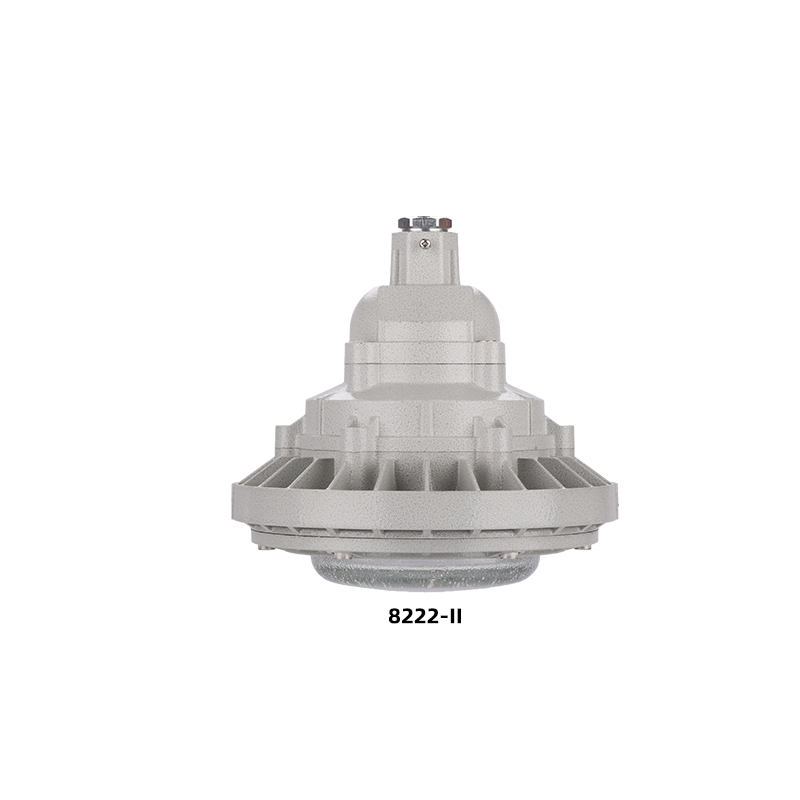

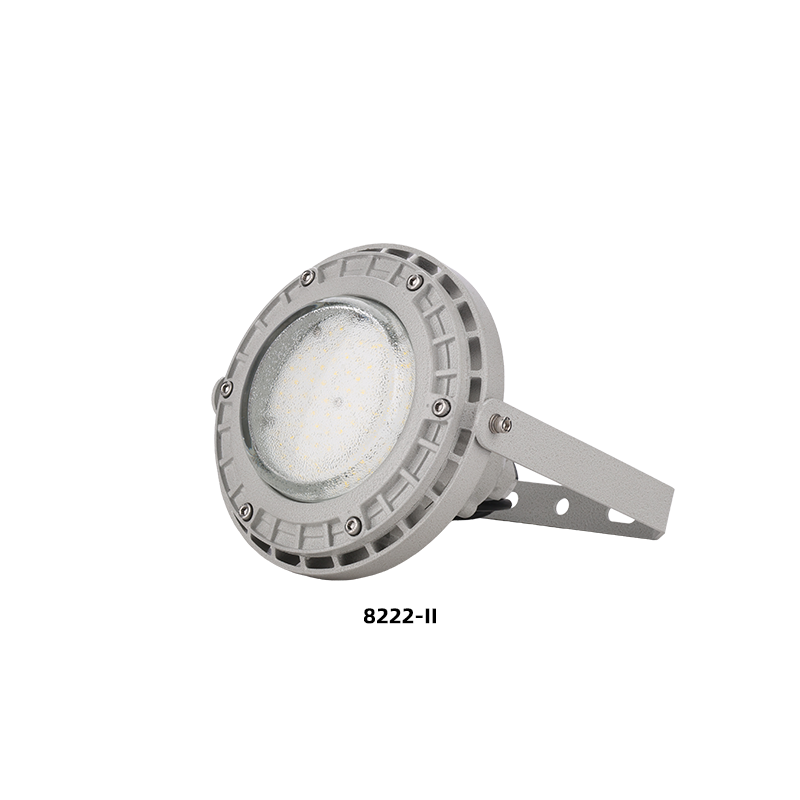

| 8222-II | 40-70W | 3.3kg | Φ215；高202 | 总宽239；总高286；安装板102；孔Φ12；厚12 | A=235；B=102 | 吸顶、吊杆、壁式、支架、护栏、法兰 |

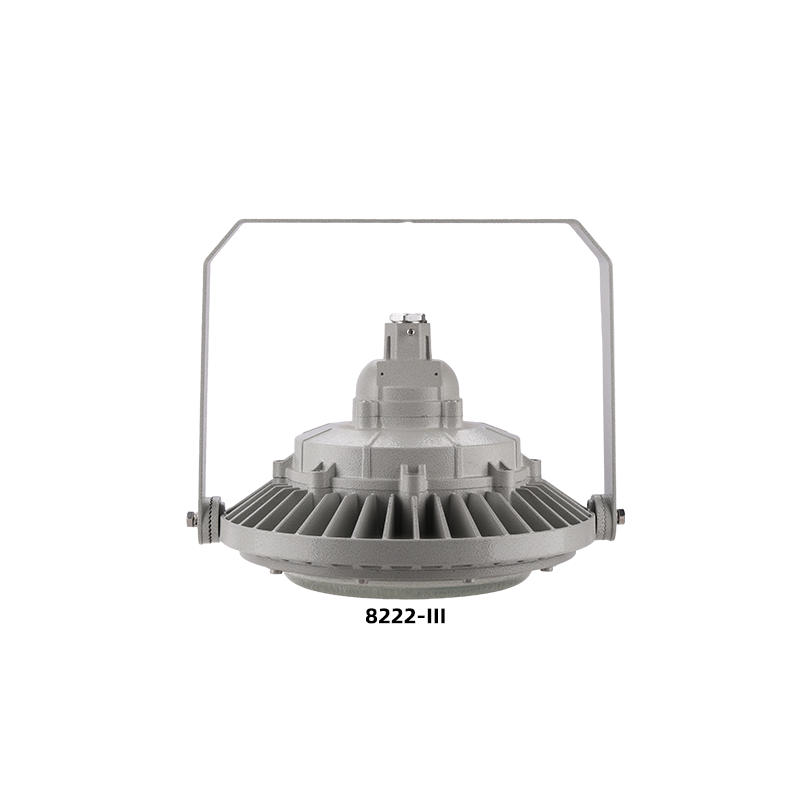

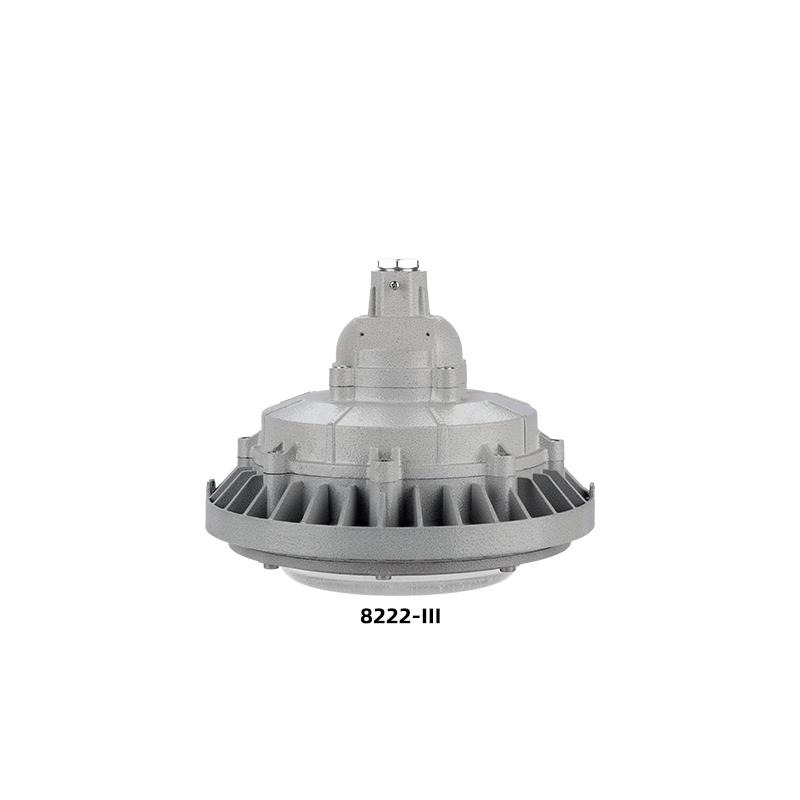

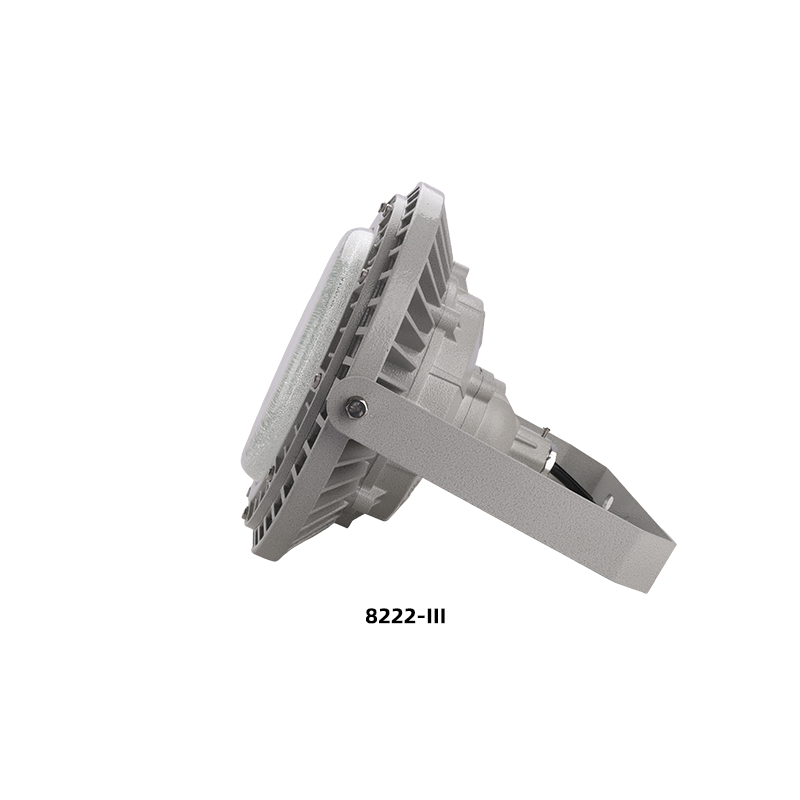

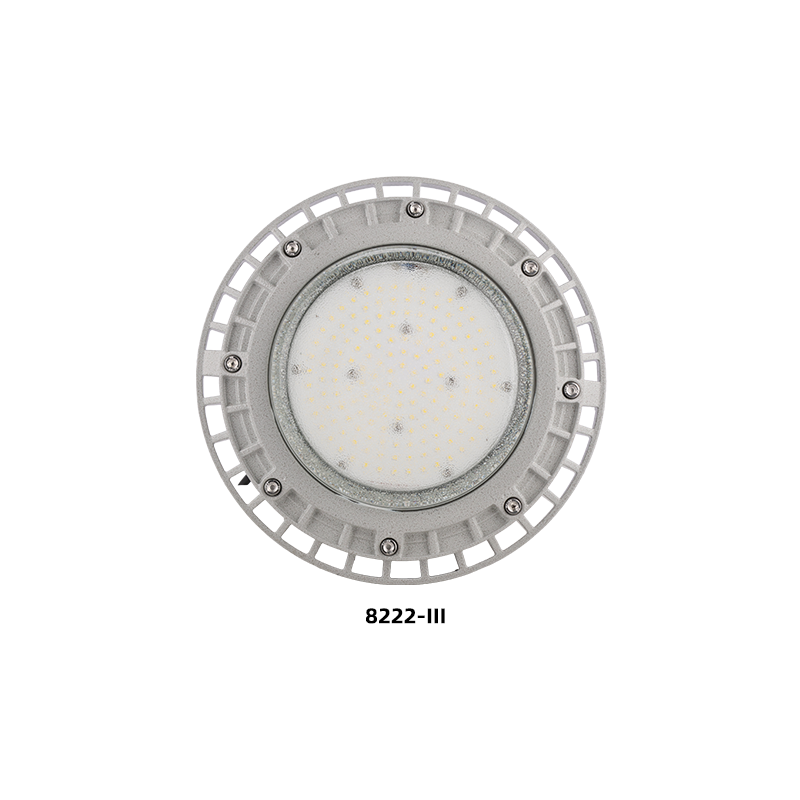

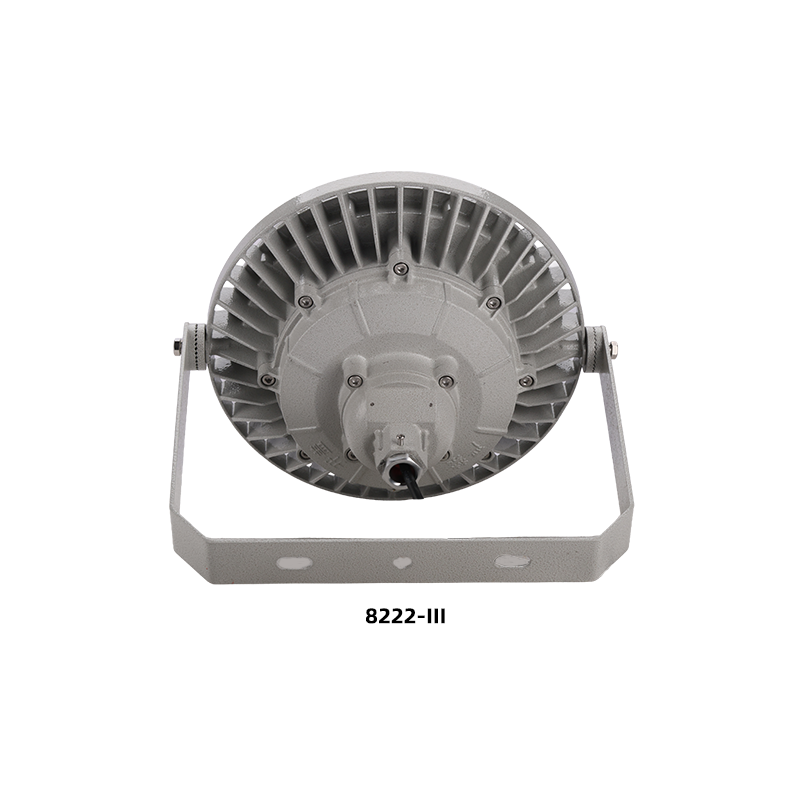

| 8222-III | 80-120W | 4.7kg | Φ260；高212 | 总宽297；总高295；安装板110；孔Φ12；厚12 | A=245；B=110 | 吸顶、吊杆、支架 |

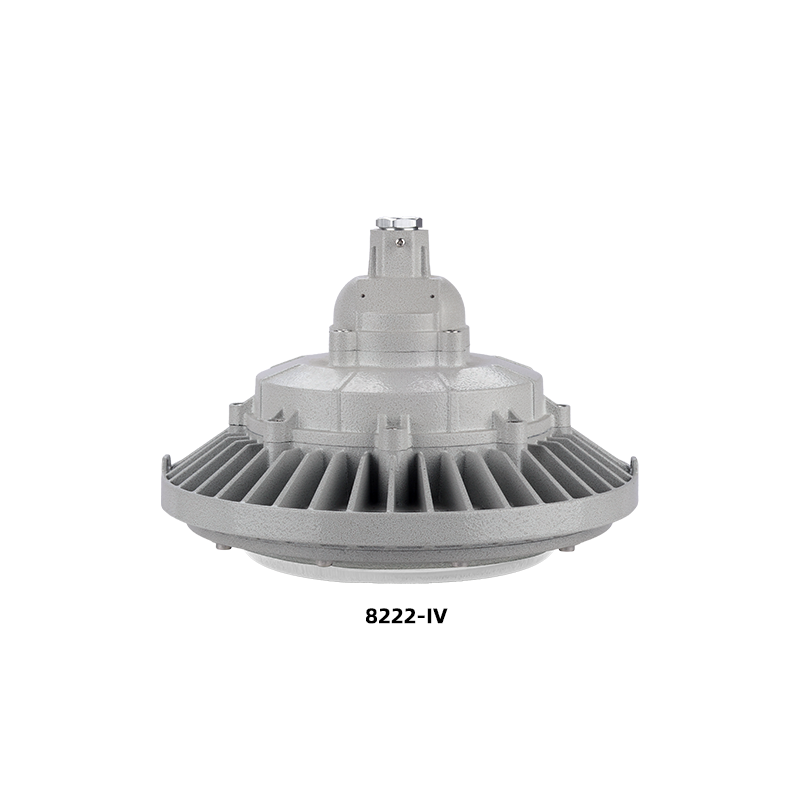

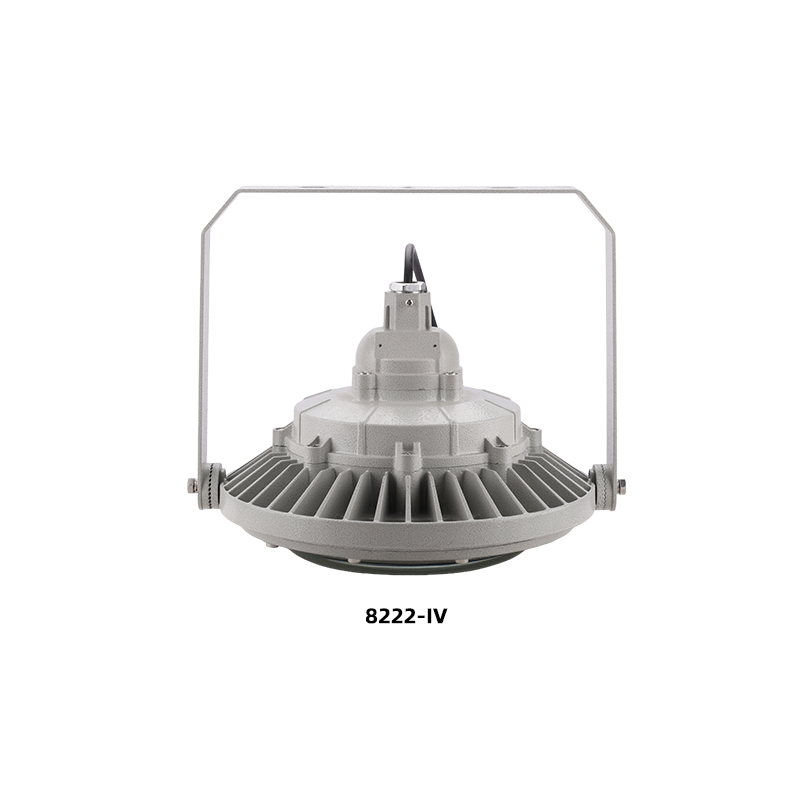

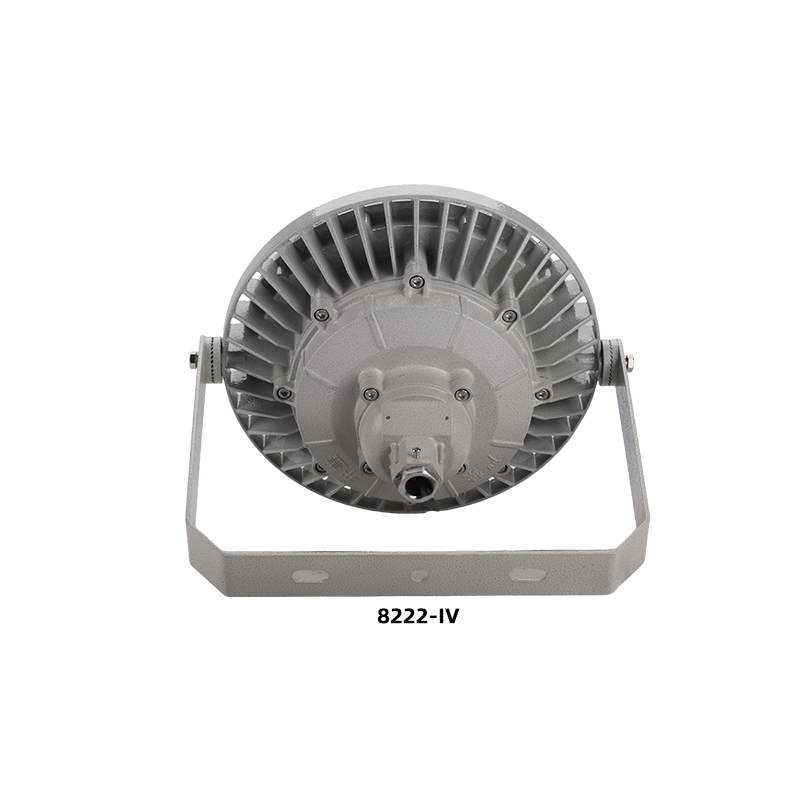

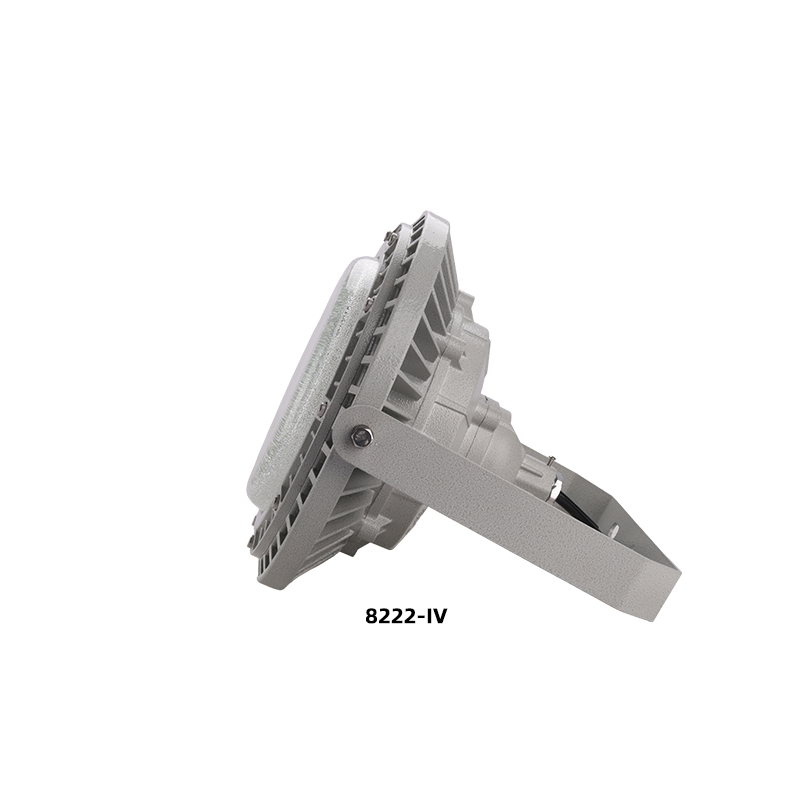

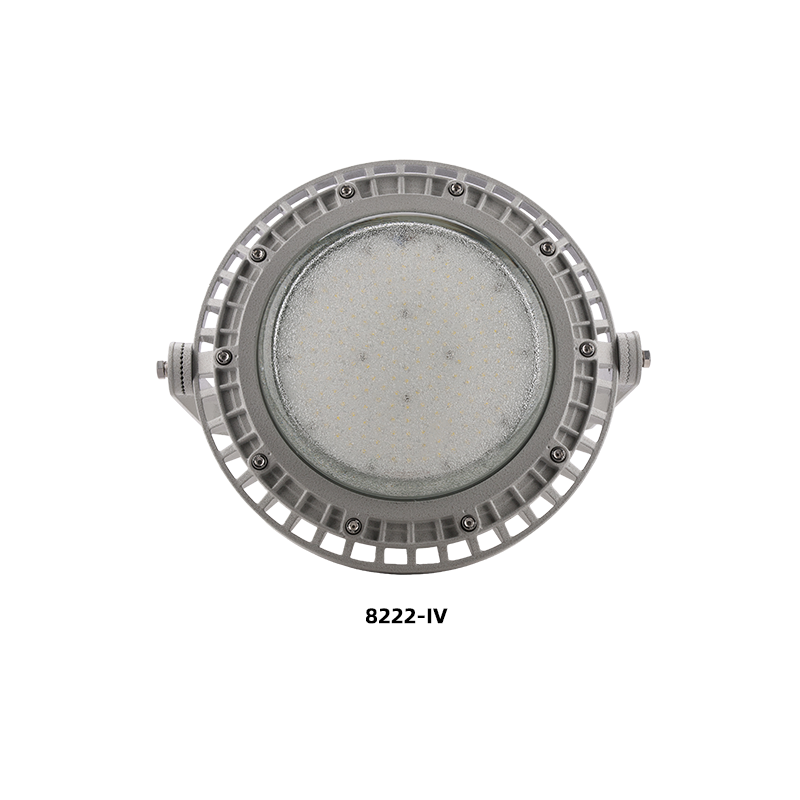

| 8222-IV | 130-150W | 6.2kg | Φ305；高度有217与219两种标注 | 总宽342；总高302；安装板150；孔Φ12；厚12 | A=350；B=150 | 吸顶、吊杆、支架 |
功率与尺寸提示：5-150W是四个型号的分档范围，并非任意连续可选。图示尺寸未统一注明单位与公差，IV型高度还存在217/219差异，不能直接用于施工开孔、支架制作或安装放样。
系列共用参数
提示：表格可左右滑动查看完整参数。
| 资料列示执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.31；IEC 60079-0、IEC 60079-1、IEC 60079-31。资料未给年份和证书编号 |
|---|---|
| 资料列示电压 | AC220V、DC220V、AC36V、ADC36V、AC24V、DC24V，要求下单注明。PPT原文“ADC36V”含义不明 |
| 光源、光效与配光 | LED光源；资料列示光效≥130 lm/W、配光角115°。各功率实际光通量及IES、LDT未提供 |
| 防爆标志原文 | Ex db IIC T6 Gb；Ex tb IIIC T80°C Db。另列Ex db IIC T5 Gb；Ex tb IIIC T95°C Db。两组与I-IV型号的对应关系未说明 |
| 防护与防腐 | IP66；资料列示WF1，WF2为定制项 |
| 电缆引入口 | 第1页为M25×1.5，第2页参数表为G3/4，两处均列适配8-14mm电缆。具体标准配置必须在订货时确认 |
| 壳体、透明件与紧固件 | 铝合金外壳、钢化防眩玻璃、不锈钢外露紧固件；资料列示玻璃抗4J冲击 |
结构、材料与适用边界
铝合金外壳
资料列示铝合金外壳与抗UV、防腐蚀静电粉末涂装，未提供铝合金牌号、涂层厚度或标准颜色。
钢化防眩玻璃
资料列示钢化防眩玻璃并标称抗4J冲击，但未提供玻璃厚度、检测报告或完整试验条件。
光源资料边界
PPT把LM-80表述用于LED光源，但未附品牌、报告编号或覆盖范围，不能解释为整灯已取得LM-80认证。
危险区域适用边界原资料列示气体危险区域1区、2区，粉尘危险区域21区、22区，以及IIA、IIB、IIC和T1-T6等范围。具体项目能否使用，必须以所选配置的产品铭牌、防爆证书、环境介质、温度组别及项目规范为准，网页参数不能代替证书判断。
安装与项目确认
I、II型资料列示吸顶、吊杆、壁式、支架、护栏和法兰安装；III、IV型列示吸顶、吊杆和支架安装。由于不同页面把支架式分别写成K和Z，壁式又分别使用B1、B2与通用B，本页只展示中文安装方式，不自动生成完整型号后缀。
安装附件
资料展示吊管、防爆接线盒、防爆活接头、弯管、吊链、立杆、U型管夹、吸顶支架及安装支架等附件，但未说明是否全部标配。
施工前确认
确认承载结构、检修空间、安装方式、准确孔位、进线位置、电缆外径、附件供货范围及带单位确认图纸，再由具备资质人员按项目规范施工。
询价前请确认10项信息
提供以下条件后，才能核对具体型号、功率、防爆标志、供电、安装结构和附件。
- 8222-I、II、III或IV
- 准确功率，不用笼统范围代替
- 危险区域、介质和温度组别
- 供电电压与“ADC36V”含义确认
- 防爆标志与证书对应关系
- 中文安装方式及现场承载条件
- M25×1.5或G3/4引入口确认
- 8-14mm电缆及WF1/WF2要求
- 带单位图纸、证书和验收资料
- 数量、交期、包装与质保
常见问题
四种规格如何快速选择？
先按5-36W、40-70W、80-120W和130-150W四个资料功率段筛选，再比较重量、灯体尺寸、安装空间及可用安装方式。功率范围不能当作连续任意可选。
引入口是M25×1.5还是G3/4？
PPT第1页列M25×1.5，第2页参数表列G3/4，两处均写适配8-14mm电缆。网页不替资料作出选择，订货前需按正式BOM、铭牌和接线方案确认。
IV型高度为何有217和219两个数值？
217来自上方单体尺寸图，219来自下方支架安装图中的灯体高度。原资料未解释差异，也未统一标注单位，必须以确认版图纸为准。
防爆标志能否直接用于项目选型？
不能只凭网页确定。PPT列示T6/T80°C和T5/T95°C两组标志，但未说明各型号或功率的对应关系，也没有提供证书编号，必须结合介质、区域、环境温度、铭牌和证书核对。
“ADC36V”代表什么？
本次PPT原文写作“ADC36V”，没有解释其准确含义。网页保持原文并标记待确认，不擅自改成AC36V、DC36V或AC/DC36V。
LM-80是否代表整灯认证？
不能这样理解。PPT只把LM-80表述用于LED光源，未提供光源品牌、报告编号或整灯认证范围。
网页尺寸能否直接用于施工？
不能。PPT外形、孔位和A/B表没有统一长度单位、公差与完整箭头说明，采购、开孔、支架制作和施工出图应使用带单位的确认版图纸。
