产品概述

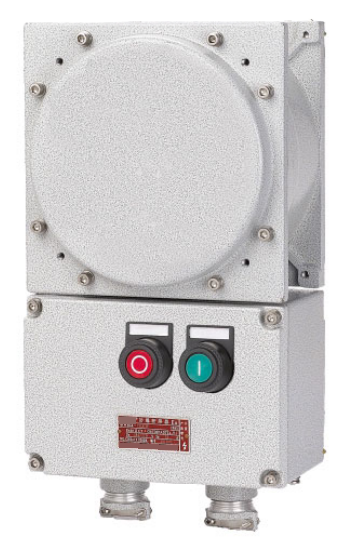

BQD53防爆磁力启动开关用于电动机直接启动、停止及正反转控制，提供16–63A额定电流档位和4、8、18kW表列电机配置。采用铝合金壳体，集成接触器和保护元件，可按需求设置远程控制。
额定电流
16–63A档位
表列电机功率
4 / 8 / 18kW
控制用途
启动停止 / 正反转
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区。
- 可用于化工、炼油、石油开采、海洋石油平台及油轮的户内、户外电动机控制。
产品特点
- 内装断路器、接触器、热继电器、转换开关、按钮及信号灯等，组成电机启动控制回路。
- 可控制电机直接启动、停止或正反转，并对过载、短路和失压进行保护。
- 可根据控制需求增加远控，选型时注明就地和远程控制逻辑。
- 采用钢管或电缆布线，各电流档位配不同引入口和箱体。
型号选择
- 先按电机额定电压、电流、功率和直接或可逆控制要求选择额定档位及N配置。
- 热继电器整定档位应与电机额定电流相匹配；相关档位随订单核定。
- 按电流配置对应的T6或T5条件选型，不将16/25A配置的温度标志套用到其他档位。
- 提出远控需求，并按电缆外径选择匹配的G螺纹引入口。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 铝合金 |
| 气体防爆标志 | Ex db eb IIB T6 Gb / Ex db eb IIB T5 Gb，按电流配置 |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 额定电流档位 | 16、25、32、40、50、63A |
| 额定电压档位 | AC110–130、220–250、380–415、460–500、600–690V |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2需订购时提出 |
提示：表格可左右滑动查看完整参数。
| 型号 | 额定电流（A） | 电机最大功率（kW） | 气体温度组别 | 引入口 | 电缆外径（mm） |
|---|---|---|---|---|---|
| BQD53-16(N) | 16 | 4 | T6 | G3/4 | φ9–14 |
| BQD53-25(N) | 25 | 4 | T6 | G1 | φ11–18 |
| BQD53-32(N) | 32 | 8 | T5 | G1 | φ11–18 |
| BQD53-40(N) | 40 | 8 | T5 | G1½ | φ17–30 |
| BQD53-50 | 50 | 18 | T5 | G1½ | φ17–30 |
| BQD53-63 | 63 | 18 | T5 | G1½ | φ17–30 |
提示：表格可左右滑动查看完整参数。

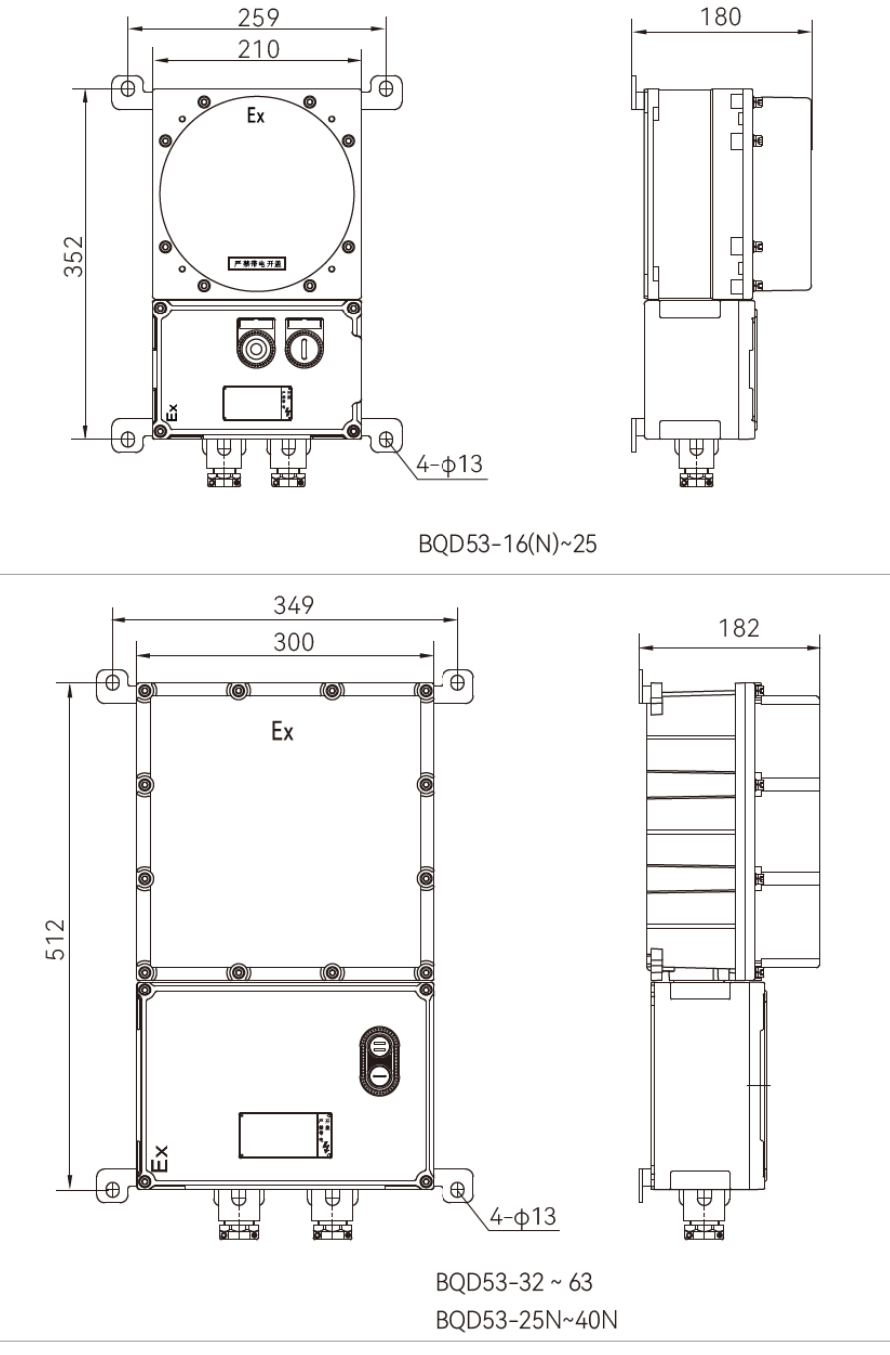

| 图示配置 | 总宽（mm） | 箱体宽（mm） | 竖向安装距（mm） | 深（mm） | 安装孔 |
|---|---|---|---|---|---|
| BQD53-16(N)～25 | 259 | 210 | 352 | 180 | 4-φ13 |
| BQD53-32～63、BQD53-25N～40N | 349 | 300 | 512 | 182 | 4-φ13 |
外形与安装

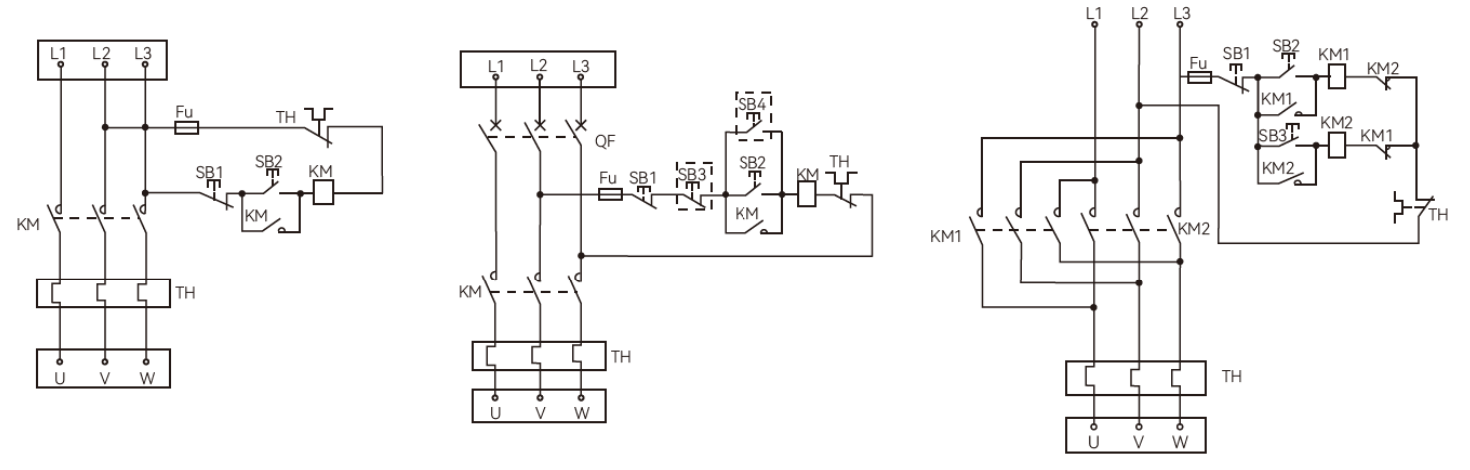

- 按所选普通或可逆控制电气图连接电机及控制回路。
- 图示两类壳体均使用4-φ13固定孔，宽度及安装距不同；25N可逆方案使用较大壳体。
- 可采用钢管或电缆布线，入口分别提供G3/4、G1、G1½档位。
常见问题
BQD53-25与BQD53-32对应的电机功率一样吗？
BQD53-25的表列控制电机最大功率为4kW，BQD53-32为8kW，还需结合额定电流、电压及控制形式选型。
BQD53能实现电机正反转吗？
BQD53可配置可逆控制以实现正反转，型号表中16、25、32、40A列有N配置，按所选控制回路使用相应原理图。
BQD53可以远程启动和停止吗？
可以按需求配置远控。BQD53订货时应同时明确就地、远程操作及保护控制要求。
资料下载
BQD53 系列选型资料
中文 · PDF · 2 页 · 0.54 MB
上海鑫中兴电器产品选型总册
中文 · PDF · 70 页 · 22.22 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
