产品概述

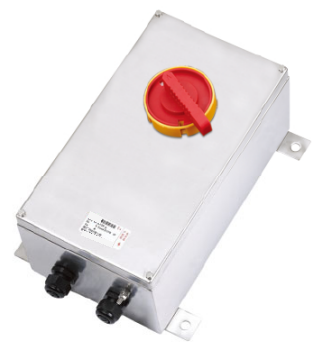

SZBCK07（304不锈钢）防爆安全开关用于危险场所设备维护、清洁和检修期间的电源隔离。可选3极、6极及标准黑色手柄或急停红黄色手柄，开关容量按电压和环境温度配套选择，防护等级IP66，防腐等级WF1。 图片为系列外观参考。
外壳材质
304不锈钢
极数
3P / 6P
AC690V开关容量
16 / 32 / 63 / 125A
防护 / 防腐
IP66 / WF1
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区，按具体配置的防爆标志和温度组别选型。
- 用于化工、炼油、石油开采、海洋石油平台及油轮等场所，可在户内或户外安装。
产品特点
- 304不锈钢板制外壳；不锈钢外露紧固件。
- 增安型外壳内装防爆开关模块，用于设备维护、清洁及检修时隔离电源。
- 设有联锁装置，在锁定状态下不能打开开关壳盖。
- 操作手柄带挂锁装置，标准型采用黑色手柄，急停型采用红、黄色手柄。
- 壳体、壳盖结合处使用聚氨酯现浇发泡或硅橡胶密封条；外露紧固件采用不锈钢防掉式结构。
型号选择
- 先按AC-3使用类别下的实际电压选择开关容量，例如AC690V可选16A、32A、63A或125A，不能跨电压直接套用电流值。
- 选择3P或6P，以及S标准黑色手柄或E急停红黄色手柄；按具体电流和环境温度同时核对T6、T5或T4配置。
- 本页为304不锈钢版本；125-180A规格采用材质代号4，小电流规格按对应选型要求注明材质。
- 63-80A型号中的P表示带PE+N，不带时不注；G表示挂式。
- 明确极数、辅助接点、主电缆及辅助电缆规格，并结合安装图选择箱体。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 304不锈钢 |
| 使用类别 | AC-3 |
| 极数 | 3P、6P |
| 手柄类型 | S标准型黑色手柄；E急停型红、黄色手柄 |
| 防护等级 | IP66 |
| 防腐等级 | WF1 |
| 3极辅助接点 | 1NO，1对常开触头 |
| 6极辅助接点 | 1NO+1NC，1对常开及1对常闭触头 |
| 辅助接线端子 | 2×4mm² |
| 辅助接点动作 | 1/ON延时；0/OFF提前 |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.3、GB/T 3836.31 |
提示：表格可左右滑动查看完整参数。
| 额定电压 | 16/20/25A档 | 32/40A档 | 63/80A档 | 125/150/180A档 |
|---|---|---|---|---|
| AC230V | 25A | 40A | 80A | 180A |
| AC400V | 25A | 40A | 80A | 180A |
| AC500V | 20A | 40A | 80A | 150A |
| AC690V | 16A | 32A | 63A | 125A |
提示：表格可左右滑动查看完整参数。
| 开关配置 | 允许环境温度 | 气体温度组别 | 粉尘最高表面温度 |
|---|---|---|---|
| 16/20/25A档、32/40A档 | -40℃至+55℃ | T6 | T80℃ |
| 63/80A档 | -40℃至+40℃ | T6 | T80℃ |
| 63/80A档 | -40℃至+55℃ | T5 | T95℃ |
| 125A | -40℃至+40℃ | T6 | T80℃ |
| 125A | -40℃至+55℃ | T5 | T95℃ |
| 150A、180A | -40℃至+40℃ | T5 | T95℃ |
| 150A、180A | -40℃至+55℃ | T4 | T130℃ |
提示：表格可左右滑动查看完整参数。
| 温度配置 | 气体防爆标志 | 粉尘防爆标志 |
|---|---|---|
| T6 / T80℃ | Ex db eb IIC T6 Gb | Ex tb IIIC T80℃ Db |
| T5 / T95℃ | Ex db eb IIC T5 Gb | Ex tb IIIC T95℃ Db |
| T4 / T130℃ | Ex db eb IIC T4 Gb | Ex tb IIIC T130℃ Db |
提示：表格可左右滑动查看完整参数。
| 容量档 | 主端子截面积（mm²） | 3P引入口 | 6P引入口 | 主电缆外径 / 辅助电缆外径（mm） |
|---|---|---|---|---|
| 16/20/25A | 2×6 | 2×M25+1×M20 | 4×M25+1×M20 | φ12.5-φ17 / φ7-φ12.5 |
| 32/40A | 2×16 | 2×M40+1×M20 | 4×M40+1×M20 | φ17-φ28 / φ7-φ12.5 |
| 63/80A | 1×35 | 2×M50+1×M20 | 4×M50+1×M20 | φ23-φ35 / φ7-φ12.5 |
| 125/150/180A | 125A：1×50/70；180A：1×120 | 2×M63+1×M20 | 4×M63+1×M20 | φ34-φ46 / φ7-φ12.5 |

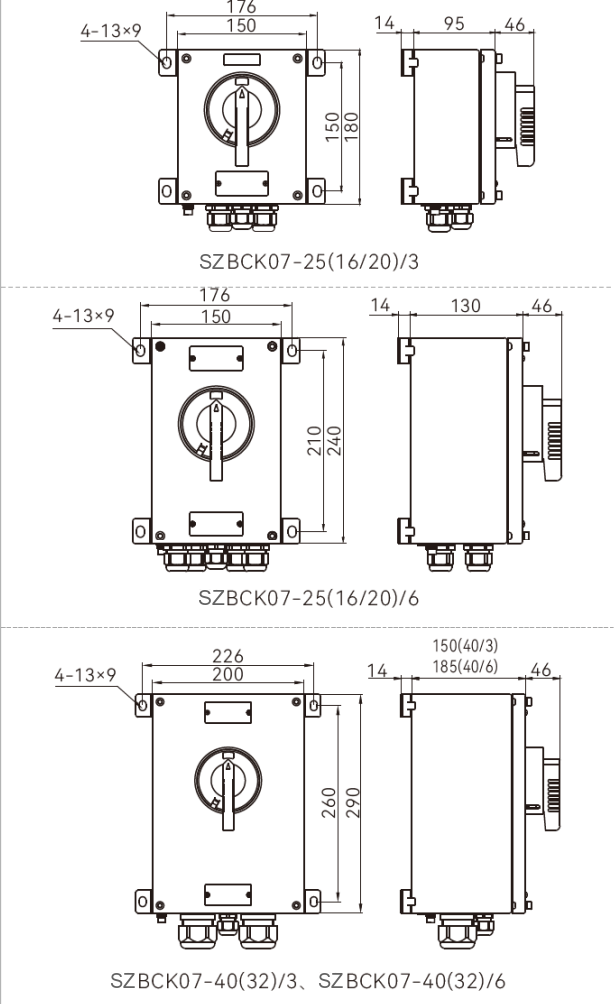

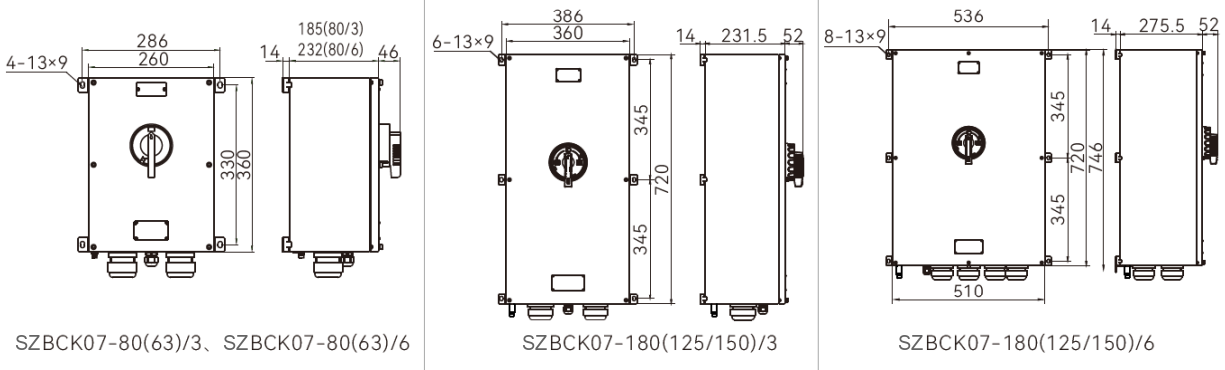

外形与安装
图片为系列外观参考，本页产品材质为304不锈钢。
- 同一容量档的3极和6极外壳尺寸不同，按对应图纸布置安装孔位、手柄操作及电缆弯曲空间。
- 按容量档配置M25、M40、M50或M63主电缆引入口，辅助电缆引入口为M20。

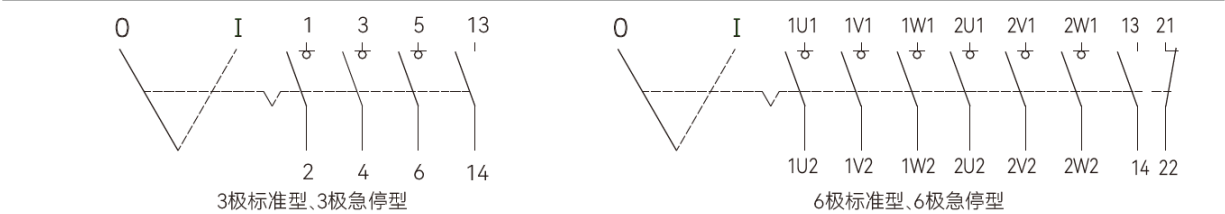

- 3极标准型和急停型、6极标准型和急停型分别对应下方接线示意，辅助接点配置随极数确定。
- 操作和检修应按项目电气方案及现场停送电程序实施；联锁与挂锁装置不代替规定的隔离和验电措施。
常见问题
SZBCK07（304不锈钢）在AC690V时最大开关容量是多少？
SZBCK07（304不锈钢）在AC-3使用类别、AC690V条件下最大为125A；180A对应AC230V或AC400V，不能直接用于AC690V条件。
SZBCK07（304不锈钢）标准型和急停型有什么区别？
SZBCK07（304不锈钢）标准型以S表示，使用黑色手柄；急停型以E表示，使用红、黄色手柄。两者均按所选极数和电气配置核对。
SZBCK07（304不锈钢）的3极和6极辅助接点一样吗？
SZBCK07（304不锈钢）的3极配置1对常开辅助触头，6极配置1对常开及1对常闭辅助触头，辅助端子为2×4mm²。
SZBCK07（304不锈钢）的125A配置在+55℃时是什么温度组别？
SZBCK07（304不锈钢）的125A配置在-40℃至+55℃环境温度范围对应气体T5、粉尘T95℃；在-40℃至+40℃范围对应T6、T80℃。
SZBCK07（304不锈钢）版本如何标注材质？
SZBCK07（304不锈钢）版本在125-180A规格中以4标注材质，小电流规格按相应选型要求注明，防腐等级为WF1。
资料下载
以下为本系列选型资料，包含系列配置。本页产品为304不锈钢版本，按本页材质及参数选型。
SZBCK07 不锈钢防爆安全开关 系列选型资料
中文 · PDF · 2 页 · 0.59 MB
上海鑫中兴不锈钢及钢制防爆电器选型总册
中文 · PDF · 17 页 · 4.14 MB
