产品概述

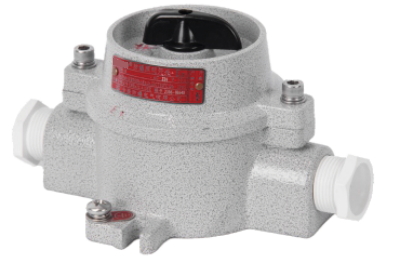

SZBCK11防爆照明开关用于危险场所照明电路通断，提供10A、16A和2P+PE结构，可选交流或DC220V配置。铝合金外壳防护等级IP66，气体防爆组别IIC，采用G3/4进线口。
气体组别
IIC
额定电流
10 / 16A
极数
2P+PE
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区。
- 可用于化工、炼油、石油开采、海洋石油平台、油轮等危险场所。
- 户内、户外均可使用，按现场介质组别及温度条件选型。
产品特点
- 铝合金压铸外壳经高压静电喷塑，外露紧固件采用不锈钢。
- 内装防爆开关元件，2P+PE结构。
- 采用硅橡胶密封条。
- 旋转至90°或270°接通，0°或180°关断，按接触图接线。
型号选择
- 型号末尾标额定电流10A或16A。
- 按电路选择交流或DC220V配置。
- 本系列为IIC、2P+PE结构，与BZM-10分别选型。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 铝合金 |
| 气体防爆标志 | Ex db eb IIC T6 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.3、GB/T 3836.31 |
| 额定电压 | AC220、230、240、380、415V；DC220V |
| 额定电流 | 10、16A |
| 极数 | 2P+PE |
| 内装元件 | 防爆开关 |
| 进线口螺纹 | G3/4 |
| 电缆外径 | φ9～φ14mm |
| 防护等级 | IP66 |
| 防腐等级 | WF1 |
外形与安装

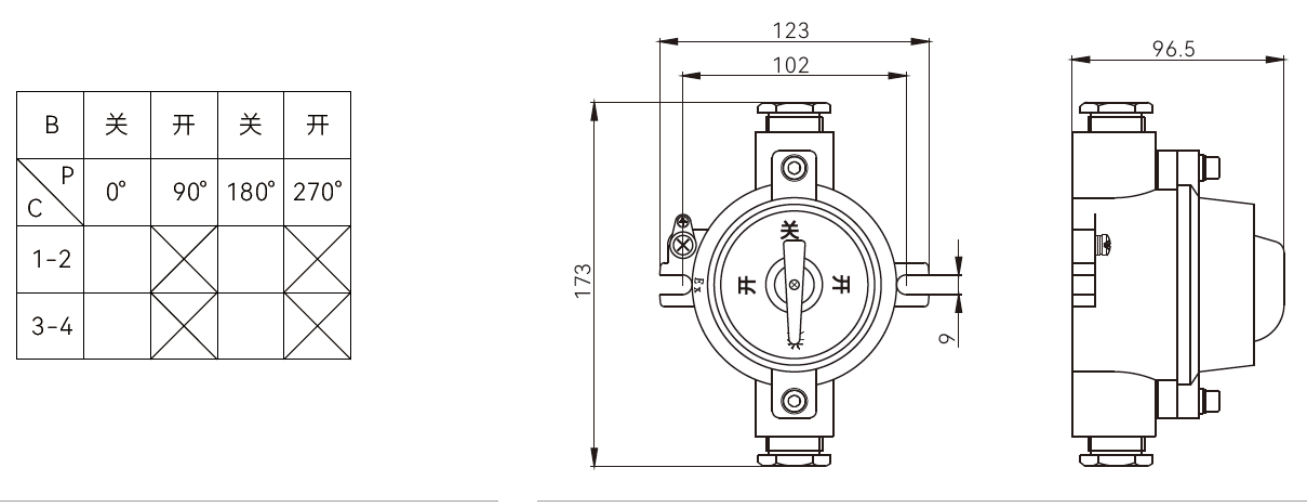

- 图示外形宽123mm、高173mm、深96.5mm，横向安装孔距102mm。
- 进线口G3/4，电缆外径φ9～φ14mm，支持钢管或电缆布线。
- 两组触点按接触图接线，0°、180°为关，90°、270°为开。
常见问题
SZBCK11有哪些电流规格？
SZBCK11可选10A或16A，极数均为2P+PE。
SZBCK11可用于直流电路吗？
SZBCK11列有DC220V配置，选型时需指定直流配置并匹配额定电流。
SZBCK11与BZM-10有何区别？
SZBCK11为IIC、2P+PE、IP66，提供10A或16A；BZM-10为IIB、1P+PE、IP65及10A。
资料下载
SZBCK11 系列选型资料
中文 · PDF · 1 页 · 0.31 MB
上海鑫中兴电器产品选型总册
中文 · PDF · 70 页 · 22.22 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
