上海鑫中兴防爆科技有限公司 · 铝合金防爆箱系列
产品概述

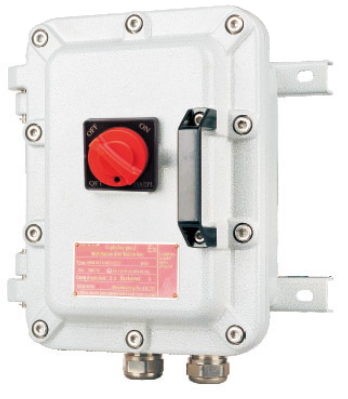

SZDP05-C防爆配电装置用于危险场所电源通断及线路保护，可内装断路器、电动机保护器和信号灯。额定电压不高于AC690V，电流规格覆盖1A至630A，提供1P至4P选择，铝合金隔爆外壳防护等级IP66。
额定电流
1～630A
额定电压
≤AC690V
防护等级
IP66
极数
1P～4P
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区。
- 可用于化工、炼油、石油开采、海洋石油平台、油轮等危险场所。
- 户内、户外均可使用，按现场介质组别及温度条件选型。
产品特点
- 铝合金铸造外壳经高压静电喷塑，外露紧固件采用不锈钢。
- 内装断路器、电动机保护器及信号灯，按回路图配置。
- 具有过载、短路保护，可选漏电保护、分励脱扣器等附件。
- 壳盖带合页和拉手；金属手柄可带挂锁。
型号选择
- 按额定电流、极数和外壳代码选择规格。
- 型号L表示带漏电保护，不需要时不注。
- 订货提供控制回路、附件需求、进线螺纹和安装要求。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 铝合金 |
| 气体防爆标志 | Ex db IIB T6 Gb；Ex db IIB+H₂ T6 Gb（按配置） |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.31 |
| 额定电压 | ≤AC690V |
| 极数 | 1P、2P、3P、4P |
| 额定电流 | 1、2、4、6、10、16、20、25、32、40、50、63、80、100、125、135、160、180、200、225、250、315、350、400、500、630A |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2可选，订购时注明 |
| 环境温度选项 | 下限-40℃或-20℃；上限+40℃或+60℃，按订购配置确定 |
提示：表格可左右滑动查看完整参数。
| 额定电流（A） | 公制螺纹 | NPT螺纹 |
|---|---|---|
| 1、2、4、6、10、16、20 | M25×1.5 | NPT3/4 |
| 25、32 | M32×1.5 | NPT1 |
| 40、50、63 | M50×1.5 | NPT1 1/2 |
| 80、100、125、135、160 | M63×1.5 | NPT2 |
| 180、200、225 | M75×1.5 | NPT2 1/2 |
| 250、315、350 | M90×1.5 | NPT3 |
| 400、500、630 | M110×1.5 | NPT4 |

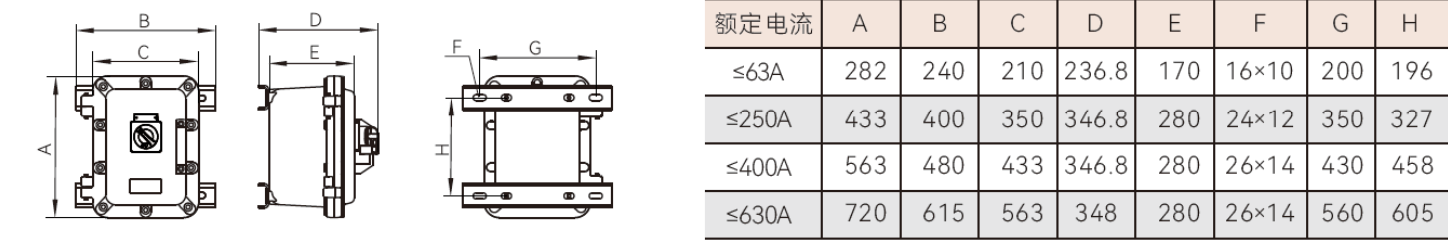

外形与安装
- 按电流档位匹配箱体，安装孔距以对应外形图为准。
- 配用隔爆型电缆引入装置直接引入，可采用钢管或电缆布线。
常见问题
SZDP05-C有哪些保护功能？
SZDP05-C具有过载、短路保护，可按要求增加漏电保护及分励脱扣器等附件。
SZDP05-C最大额定电流是多少？
SZDP05-C列出的最大额定电流630A，箱体与进线螺纹随电流档位变化。
SZDP05-C可选哪些极数？
SZDP05-C可选1P、2P、3P、4P，并在型号中注明额定电流和漏电保护需求。
资料下载
SZDP05-C 系列选型资料
中文 · PDF · 1 页 · 0.40 MB
上海鑫中兴电器产品选型总册
中文 · PDF · 70 页 · 22.22 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
