产品概述

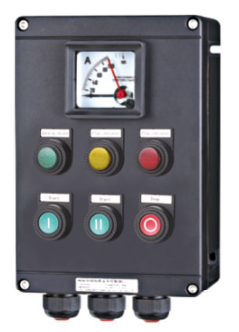

SZBX03-C工程塑料防爆控制箱操作柱用于危险场所的现场控制、状态指示和电流显示，采用玻纤增强聚酯树脂外壳，可选挂式或立式安装。支持按钮、转换开关、信号灯、电位器和电流表组合，额定电流可选6A、10A或16A，防护等级IP66。
安装方式
挂式/立式
额定电流
6/10/16A
使用类别
AC-15/DC-13
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区；按产品防爆标志和所选温度组别匹配使用场所。
- 适用于户内、户外及强腐蚀气体环境；可用于化工、炼油、石油开采、海洋石油平台和油轮等场所。
产品特点
- 增安型外壳内装防爆防腐控制元件与接线端子，定位导轨便于元件安装和检修。
- 控制按钮、转换开关、信号灯、电位器和电流表可按所需功能组合。
- 急停按钮可按要求配置防误操作机构和挂锁；低温环境可选金属手柄。
- 壳体与壳盖采用曲路密封结构，配置聚氨酯现浇发泡或硅橡胶密封条，防护等级IP66。
- 外露紧固件采用不锈钢，配合防掉式结构，便于安装和检修。
型号选择
- 先选壳体代号，再按A、B、D、K分别注明按钮、电流表、指示灯、开关及数量，不装时不注。
- 选择G挂式或L立式，并说明各元件的功能、颜色、触点及排列要求。
- 元件占位需结合组合方案：CP-48及8008/2四极开关占2个元件位置，CP-72及8008/2-II开关占2-3个位置。
- 注明引入口、环境温度配置及急停防误操作、挂锁、低温金属手柄等选项。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 玻璃纤维增强不饱和聚酯树脂模压外壳；不锈钢外露紧固件。 |
| 气体防爆标志 | Ex db eb IIC T6 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.3、GB/T 3836.31 |
| 额定电压 | ≤AC415V；≤DC250V |
| 额定电流 | 6A、10A、16A |
| 使用类别 | AC-15、DC-13 |
| 安装方式 | G挂式；L立式 |
| 外壳代号 | 15、19、21、25、29、31 |
| 进线口螺纹 | G1/2-G2；M16×1.5-M50×1.5 |
| 环境温度配置 | -40℃至+40℃、+45℃、+55℃或+60℃，按具体配置 |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2需订购时提出 |
提示：表格可左右滑动查看完整参数。

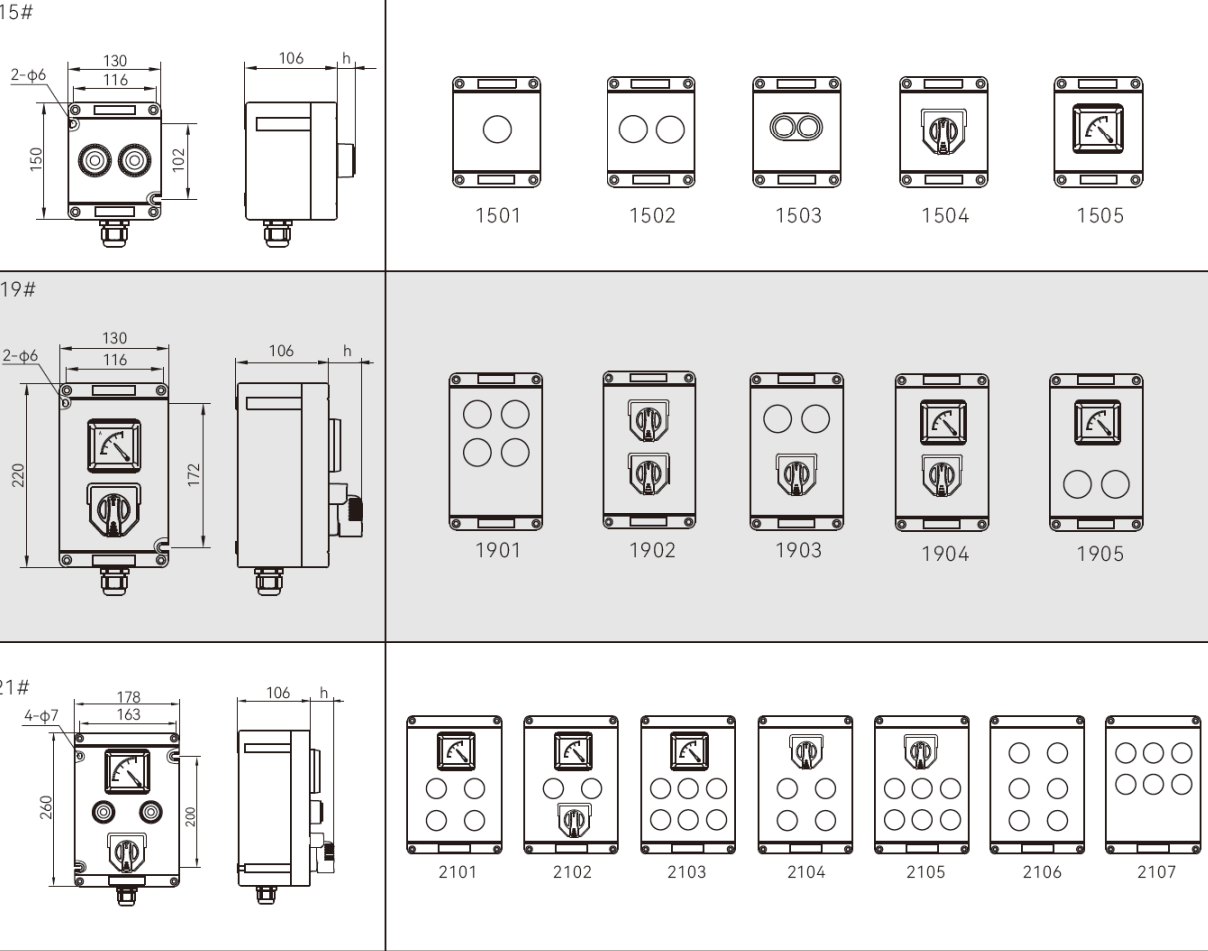

| 外壳代号 | 宽×高×壳深（mm） | 安装孔及孔距 |
|---|---|---|
| 15 | 130×150×106 | 2-φ6；116×102mm |
| 19 | 130×220×106 | 2-φ6；116×172mm |
| 21 | 178×260×106 | 4-φ7；163×200mm |
| 25 | 220×340×106 | 4-φ7；205×280mm |

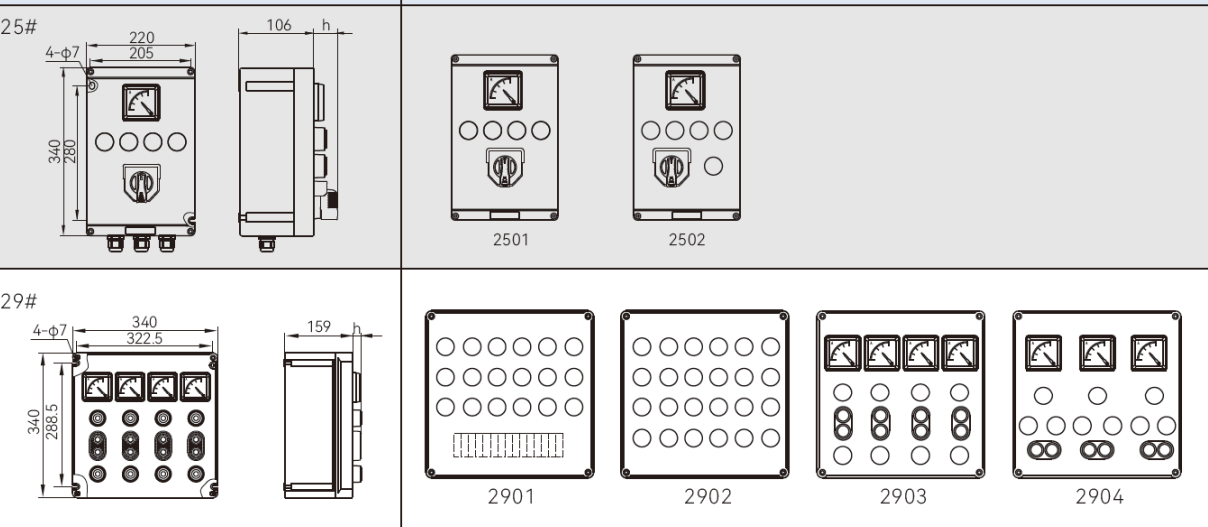

| 29 | 340×340×159 | 4-φ7；322.5×288.5mm |
提示：表格可左右滑动查看完整参数。
| 选项 | 配置说明 |
|---|---|
| SZ0101控制按钮 | 可选标准、带灯、双按钮等控制形式 |
| SZ0102信号灯 | 按所需状态指示配置 |
| CP-48/72电流表 | 表型与开孔/位置随壳体方案选择 |
| 8008/2开关 | 二极、四极及II型开关配置 |
| 操作手柄 | φ38、φ65或方形；φ65可带挂锁 |
外形与安装
- 挂式安装尺寸按所选壳体对应图纸，操作头突出高度h随按钮、开关或仪表形式增加。

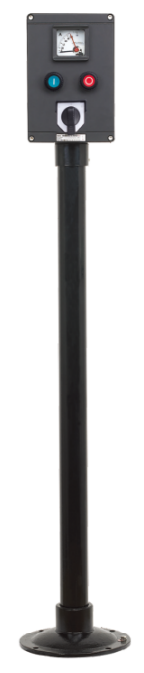

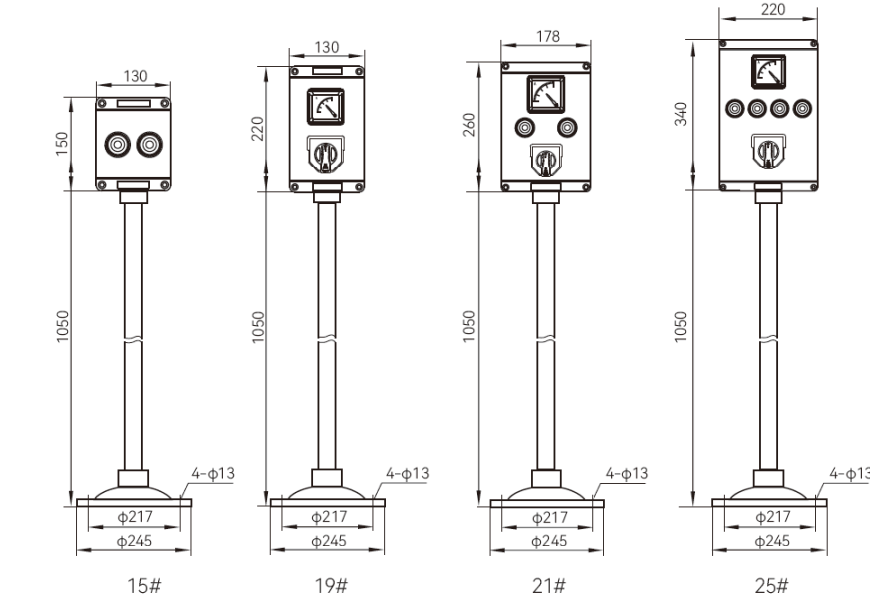

- 15、19、21、25号壳体具有立式方案，立柱高度示例为1050mm，底座外径φ245mm，安装孔分布圆φ217mm，固定孔4-φ13。
常见问题
SZBX03-C可以做成立式操作柱吗？
可以。SZBX03-C的L表示立式，G表示挂式；15、19、21、25号壳体提供立式安装图示。
SZBX03-C能组合哪些控制元件？
SZBX03-C可组合控制按钮、转换开关、信号灯、电位器、电流表和接线端子，元件数量与位置需匹配壳体空间。
SZBX03-C在低温场合如何选择手柄？
SZBX03-C可按要求配置用于低温环境的金属手柄，选型时应同时注明环境温度配置及挂锁需求。
