产品概述
SZDP23 316不锈钢防爆配电装置采用316不锈钢焊接外壳，材质代号为6，提供18种壳体规格，可按配电、控制、插座、启动和接线需求组合。支持挂式、立式安装，面板元件、回路电流及接线容量按具体方案配置。
主图为系列外形示意，本款外壳材质为316不锈钢；面板元件、安装尺寸及进出线位置按所选配置图确定。
外壳材质
316不锈钢 / 代号6
壳体规格
18种代号
额定电流
按配置≤2000A
安装方式
挂式 / 立式
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区，按所选防爆标志匹配介质和温度组别。
- 可用于化工、炼油、石油开采、海洋石油平台及油轮的户内、户外电气系统。
产品特点
- 316不锈钢焊接外壳，表面高压静电喷塑，不锈钢外露紧固件。
- 可内装断路器、接触器、热继电器、电涌保护器、电动机保护器、软启动器及仪表等。
- 可形成控制箱、配电箱、插座箱、断路器、电磁启动器或接线箱方案，面板元件按系统图组合。
- 操作手柄配挂锁装置，支持钢管或电缆布线。
- 接线方案覆盖不同导轨数量和端子截面，端子最大装载示例用于壳体初选，实际数量随元件布局确定。
型号选择
- 本款为316不锈钢外壳，询价与订单中注明“SZDP23、316不锈钢”及具体配置。
- 先确定用途：配电、控制、插座、电磁启动或接线，再提供系统图、面板元件、回路电流和接线清单。
- 本款外壳材质代号为6（316不锈钢）；防爆等级后缀B为IIB，无B配置为IIB+H₂。
- 按外形空间与元件布局选择03至66壳体代号；接线端子表为该截面独立装载的最大数量示例，不等于混装时的保证容量。
- 35、43、51、63号壳体深度随具体配置图确认，其他尺寸也应与所订面板和安装方向对应。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 316不锈钢焊接 |
| 材质代号 | 6（316不锈钢） |
| 气体防爆标志（基本配置） | Ex db IIB T6/T5/T4 Gb；Ex db IIB+H2 T6/T5/T4 Gb |
| 气体防爆标志（本安关联配置） | Ex db [ia Ga] IIB T6/T5/T4 Gb；Ex db [ia Ga] IIB+H2 T6/T5/T4 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃/T95℃/T130℃ Db；Ex tb [ia Ga] IIIC T80℃/T95℃/T130℃ Db |
| 额定电压档位 | AC/DC24、36、110、220、230、240、380、415、500、690、800、1250V |
| 额定电流上限 | ≤2000A，按具体配电方案 |
| 引入口螺纹 | M20～M110×1.5；NPT1/2～4 |
| 电缆外径 | φ7～φ75mm，按所选引入装置 |
| 安装方式 | 挂式 / 立式 |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2需订购时提出 |
提示：表格可左右滑动查看完整参数。

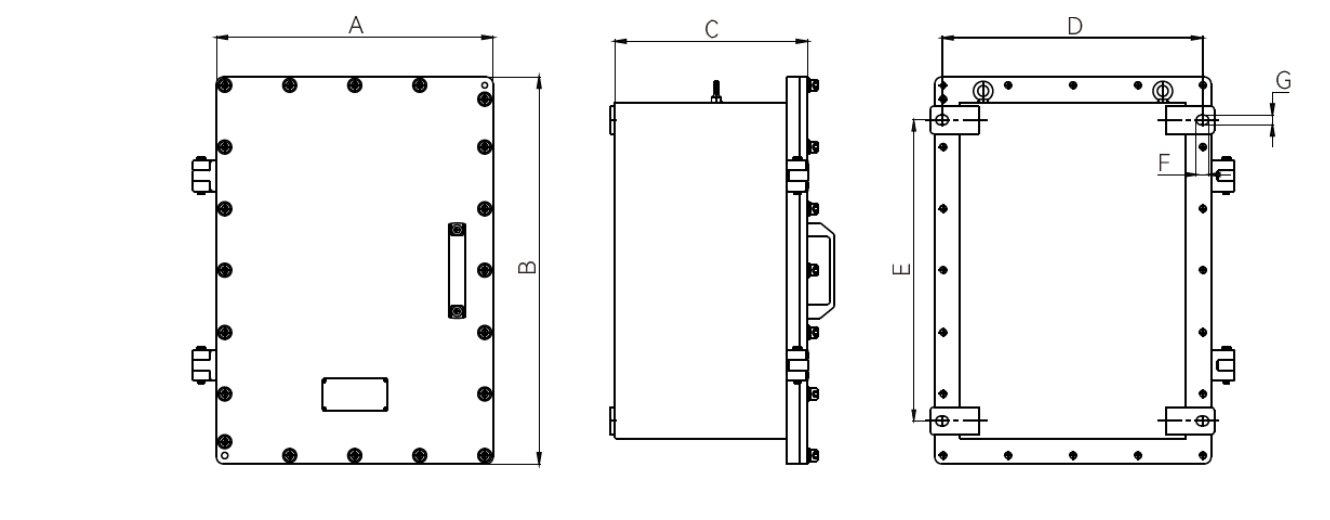

| 壳体代号 | 外形A×B（mm） | 深度C（mm） | 安装距D×E（mm） | 安装孔F×G（mm） |
|---|---|---|---|---|
| 03 | 200×250 | 170 | 177×146 | 16×12 |
| 07 | 200×300 | 170 | 177×196 | 16×12 |
| 11 | 200×350 | 200 | 177×246 | 16×12 |
| 15 | 300×350 | 200 | 277×246 | 16×12 |
| 19 | 300×350 | 270 | 277×246 | 16×12 |
| 23 | 350×450 | 210 | 327×346 | 18×14 |
| 27 | 350×450 | 280 | 327×346 | 18×14 |
| 31 | 400×560 | 210 | 377×436 | 18×14 |
| 35 | 400×560 | 按具体配置图 | 377×436 | 18×14 |
| 39 | 435×635 | 265 | 412×515 | 18×14 |
| 43 | 435×635 | 按具体配置图 | 412×515 | 18×14 |
| 47 | 560×720 | 275 | 537×600 | 18×14 |
| 51 | 560×720 | 按具体配置图 | 537×600 | 18×14 |
| 53 | 720×820 | 325 | 696×690 | 20×16 |
| 56 | 720×980 | 325 | 696×850 | 20×16 |
| 59 | 720×980 | 425 | 696×850 | 20×16 |
| 63 | 900×1280 | 按具体配置图 | 876×1150 | 25×18 |
| 66 | 900×1280 | 500 | 876×1150 | 25×18 |
提示：表格可左右滑动查看完整参数。

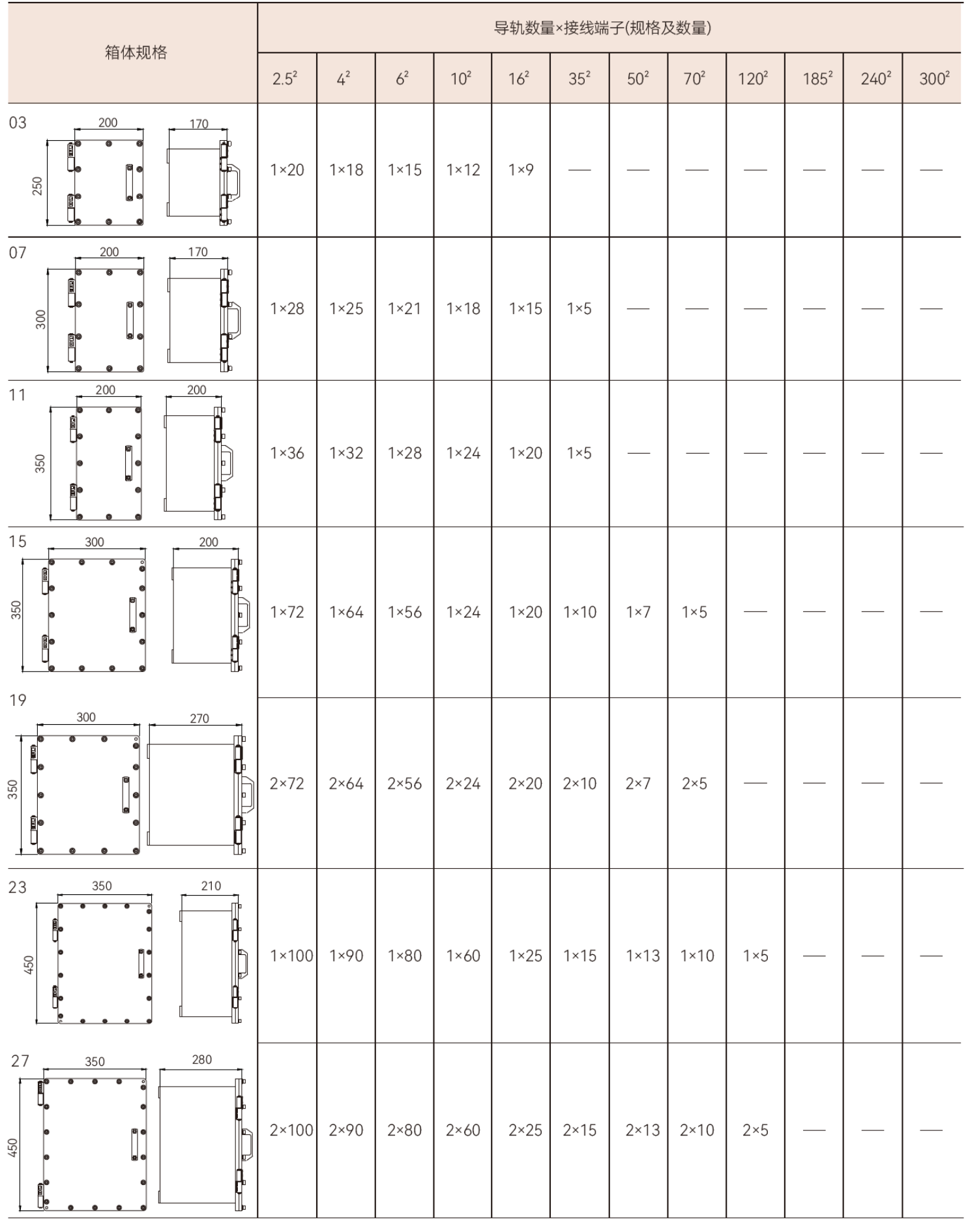

| 壳体代号 | 2.5mm² | 4mm² | 6mm² | 10mm² | 16mm² | 35mm² |
|---|---|---|---|---|---|---|
| 03 | 1×20 | 1×18 | 1×15 | 1×12 | 1×9 | — |
| 07 | 1×28 | 1×25 | 1×21 | 1×18 | 1×15 | 1×5 |
| 11 | 1×36 | 1×32 | 1×28 | 1×24 | 1×20 | 1×5 |
| 15 | 1×72 | 1×64 | 1×56 | 1×24 | 1×20 | 1×10 |
| 19 | 2×72 | 2×64 | 2×56 | 2×24 | 2×20 | 2×10 |
| 23 | 1×100 | 1×90 | 1×80 | 1×60 | 1×25 | 1×15 |
| 27 | 2×100 | 2×90 | 2×80 | 2×60 | 2×25 | 2×15 |
外形与安装
- 挂式、立式均有方案，按箱体安装距与固定孔布置基础或支架。
- 配电元件方案与带插座方案的外部接口和操作面板不同，应结合电缆入口、插拔与开盖空间布置。
- 钢管或电缆布线时，按实际外径选定引入装置；端子布线需同时满足选定截面和数量。
常见问题
SZDP23 316不锈钢配电装置的材质代号是什么？
SZDP23 316不锈钢配电装置使用材质代号6，外壳为316不锈钢焊接结构。选型还需给出壳体代号、额定电流及防爆等级。
SZDP23（316不锈钢）端子数量能直接按壳体最大数量下单吗？
SZDP23 316不锈钢防爆配电装置端子表是特定截面端子在壳体内的最大装载示例。混装端子或同时装入开关、仪表时，需按具体布局确定数量。
SZDP23（316不锈钢）可以做带插座的配电装置吗？

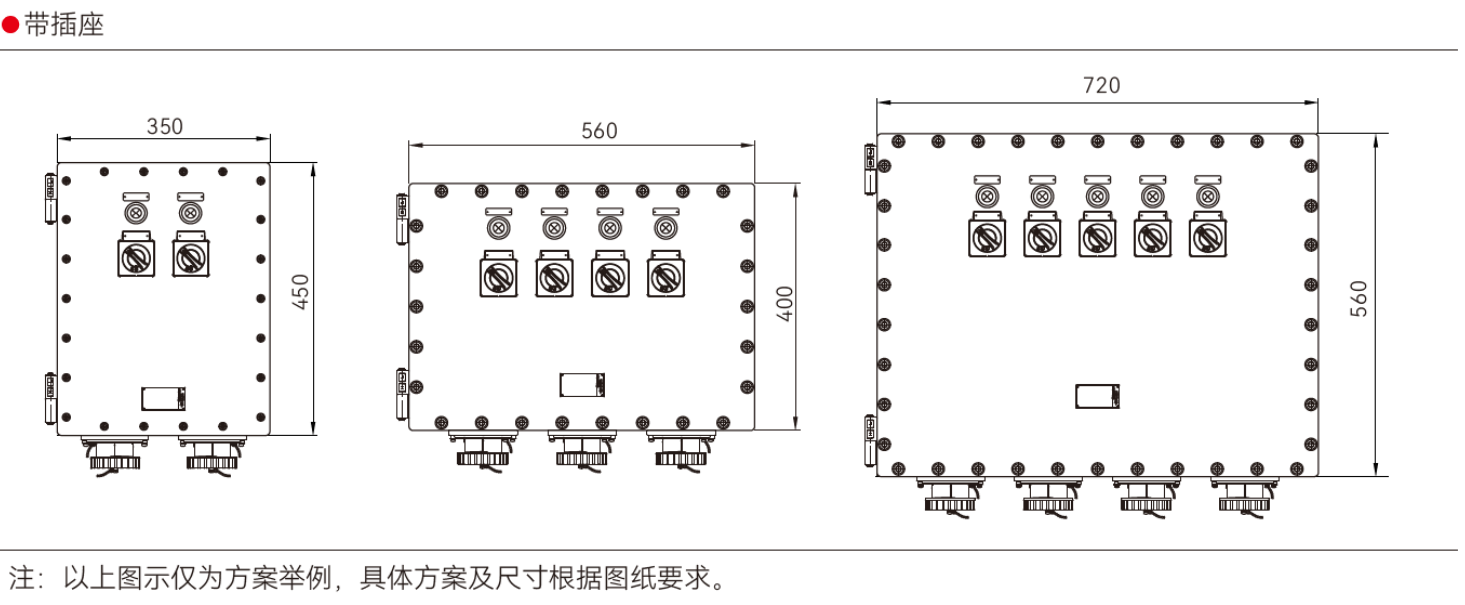

SZDP23 316不锈钢防爆配电装置：可以。SZDP23提供带插座的方案示例，也可组合控制、配电和启动元件，需提供插座数量、电流及面板布局要求。
