产品概述
SZBSP03不锈钢防爆连接器用于防爆仪器仪表与配套外壳的电缆快速连接，采用插座外螺纹与仪表外壳连接、插头电缆布线结构。额定电流6A、10A或16A，采用不锈钢外壳，防护等级IP66/IP68；需与隔爆或粉尘外壳配套使用。
主图为系列外形示意，外壳材质为不锈钢。
额定电流
6 / 10 / 16A
防护等级
IP66 / IP68
工作温度
-40℃～+80℃
外壳材质
不锈钢
适用范围
- 用于危险场所的防爆仪器仪表电缆连接，适用于1区、2区及21区、22区配套设备。
- 可用于化工、炼油、石油开采、海洋石油平台等仪表安装和维护场景。
- 须与隔爆外壳和/或粉尘外壳配套，不可单独用于爆炸性环境。
产品特点
- 采用不锈钢外壳，外露紧固件采用不锈钢。
- 螺纹锁紧连接，具有防振、防松脱和防误插拔功能。
- 仪表维护或计量时可断电拔下插头，减少反复拆接导线。
- 带接地极款在插入时接地极先接通，拔出时后断开；按工作电压设置指示颜色和时钟位置。
型号选择
- 依次明确额定电流、电压、极数、插头进线螺纹和插座出线螺纹。
- 按电压、极数和时钟位置选择成套插头与插座。
- 本款采用不锈钢外壳，插座连接螺纹应与防爆仪表外壳匹配。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 不锈钢 |
| 气体防爆标志 | Ex db IIC Gb |
| 粉尘防爆标志 | Ex tb IIIC Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.31 |
| 额定电压 | DC20～25、DC36～50、AC20～25、AC36～50、AC100～130、AC200～250、AC380～415V |
| 额定电流 | 6、10、16A |

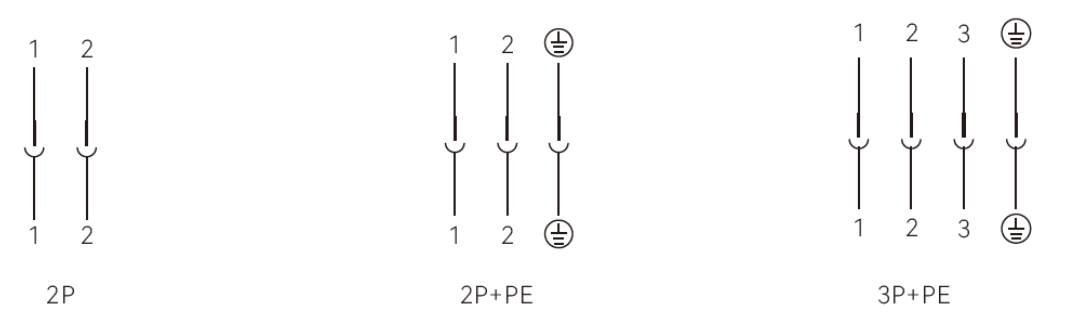

| 极数 | 2P、2P+PE、3P+PE（按电压规格） |
| 防护等级 | IP66/IP68；IP68试验条件：2m、72小时 |
| 环境温度 | -40℃～+80℃ |
| 插头进线口 | M20×1.5配φ7～φ10.5mm；M25×1.5配φ10～φ14.5mm（标配） |
| 插座出线口 | M20×1.5、M25×1.5（标配）、NPT1/2、NPT3/4 |
提示：表格可左右滑动查看完整参数。
| 极数 | 额定电压（V） | h | 颜色 |
|---|---|---|---|
| 2P | AC20～25 | — | 紫色 |
| 2P | AC36～50 | 12 | 白色 |
| 2P | DC20～25 | 10 | 紫色 |
| 2P | DC36～50 | 10 | 白色 |
| 2P+PE | AC20～25 | — | 紫色 |
| 2P+PE | AC36～50 | 12 | 白色 |
| 2P+PE | DC20～25 | 10 | 紫色 |
| 2P+PE | DC36～50 | 10 | 白色 |
| 2P+PE | AC100～130 | 4 | 黄色 |
| 2P+PE | AC200～250 | 6 | 蓝色 |
| 3P+PE | AC20～25 | — | 紫色 |
| 3P+PE | AC36～50 | 12 | 白色 |
| 3P+PE | DC20～25 | 10 | 紫色 |
| 3P+PE | DC36～50 | 10 | 白色 |
| 3P+PE | AC100～130 | 4 | 黄色 |
| 3P+PE | AC200～250 | 9 | 蓝色 |
| 3P+PE | AC380～415 | 6 | 红色 |
提示：表格可左右滑动查看完整参数。

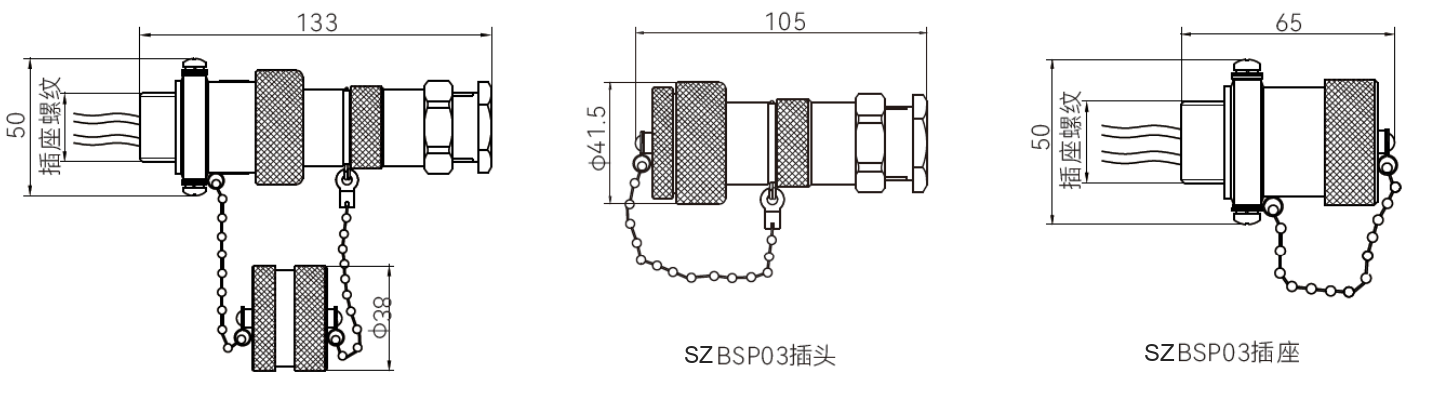

| 部件 | 图示长度（mm） | 图示高度或外径（mm） |
|---|---|---|
| 连接组合 | 133 | 50 |
| 插头 | 105 | φ41.5 |
| 插座 | 65 | 50 |
| 防尘盖 | — | φ38 |
外形与安装
- 连接器应与隔爆外壳和/或粉尘外壳配套，不可单独用于爆炸性气体或粉尘环境。
- 插座外螺纹与防爆仪表外壳内螺纹连接，插头侧采用电缆布线。
- 维护前断电，再按螺纹锁紧结构拆装；连接后锁紧。
常见问题
SZBSP03不锈钢款可以单独用于爆炸性环境吗？
SZBSP03不锈钢款必须与隔爆外壳和/或粉尘外壳配套使用，不能单独用于爆炸性气体或粉尘环境。
SZBSP03不锈钢款与SZBSP05有何区别？
SZBSP03不锈钢款插座通过外螺纹连接仪表或设备外壳，插头接电缆；SZBSP05为插头和插座两侧电缆连接形式。
SZBSP03不锈钢款的IP68条件是什么？
SZBSP03不锈钢款标注IP66/IP68，其中IP68条件为2m、72小时。
SZBSP03不锈钢款采用什么外壳？
SZBSP03不锈钢款采用不锈钢。订货时注明本款外壳材质及电气配置。
资料下载
SZBSP03 系列选型资料（含不同材质配置）
中文 · PDF · 2 页 · 0.75 MB
上海鑫中兴电器产品选型总册
中文 · PDF · 70 页 · 22.22 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
