隔爆型结构
PPT将产品描述为隔爆型防爆结构，但没有提供防爆合格证编号、发证机构、有效期或证书附件。
SZBD 8226系列防爆LED灯
防爆LED灯方形系列 · 专业防爆电气设备
SZBD 8226 系列 · 方形工业防爆照明
三种规格按资料功率段选择，关键配置须逐项书面确认

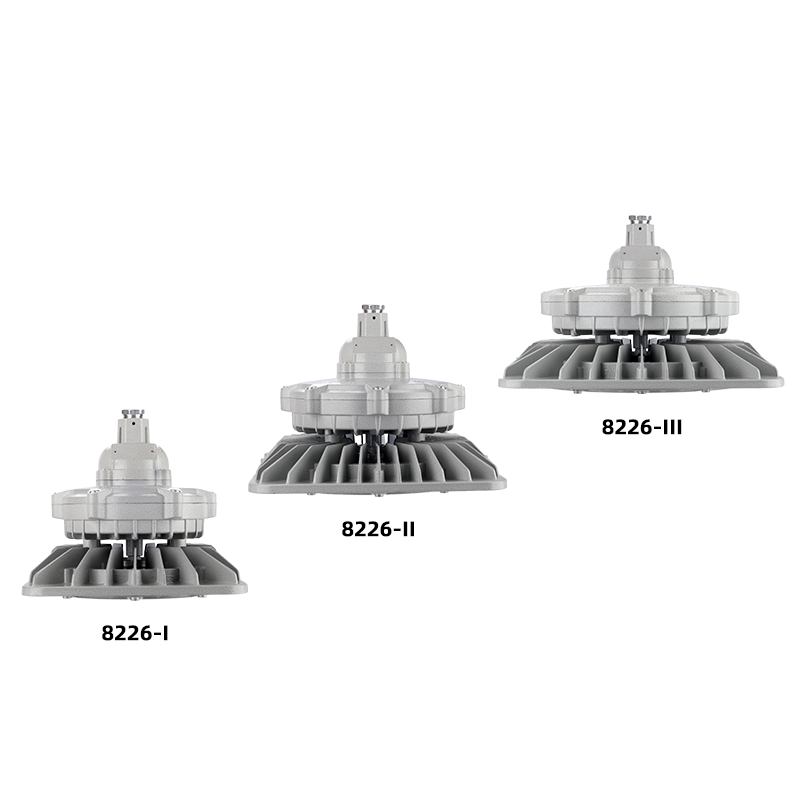

SZBD 8226系列包含I、II、III三种规格，资料分别列示50-100W、110-200W与210-300W。该页面用于工业项目初步选型；最终必须核对危险区域、介质组别、温度组别、电压、配光、进线、安装、证书、尺寸和订单配置。
3种规格
资料：IP66
资料光效：≥130 lm/W
铝合金外壳
3
种资料规格
50-100W
I型资料功率
110-200W
II型资料功率
210-300W
III型资料功率
型号对比与选型
提示：表格可左右滑动查看完整参数。
| 型号 | 资料功率 | 重量 | 外形标注 | 技术表安装 | 配光角原文 | 选型边界 |
|---|---|---|---|---|---|---|

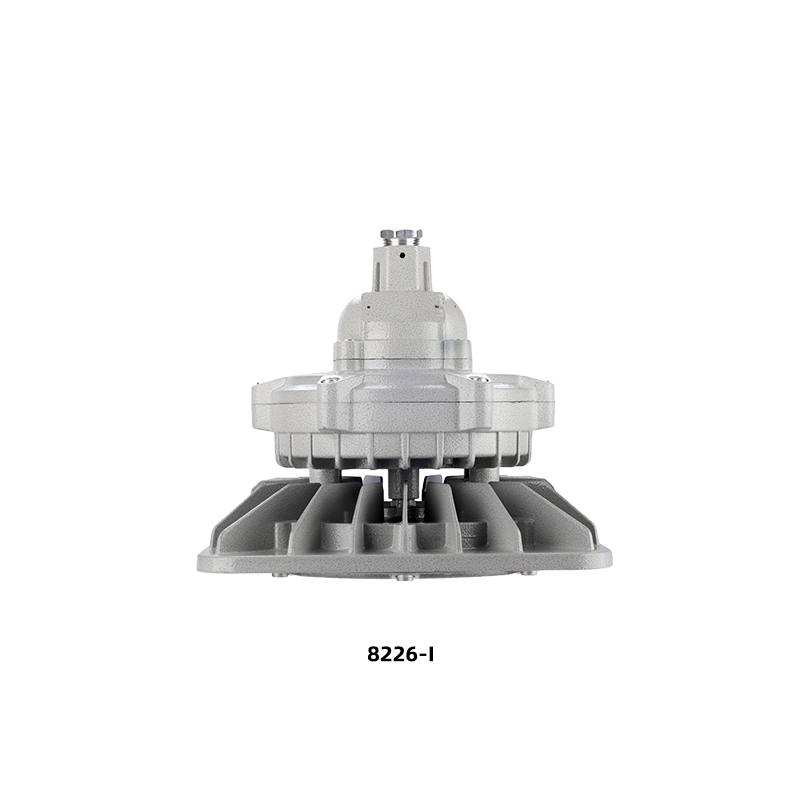

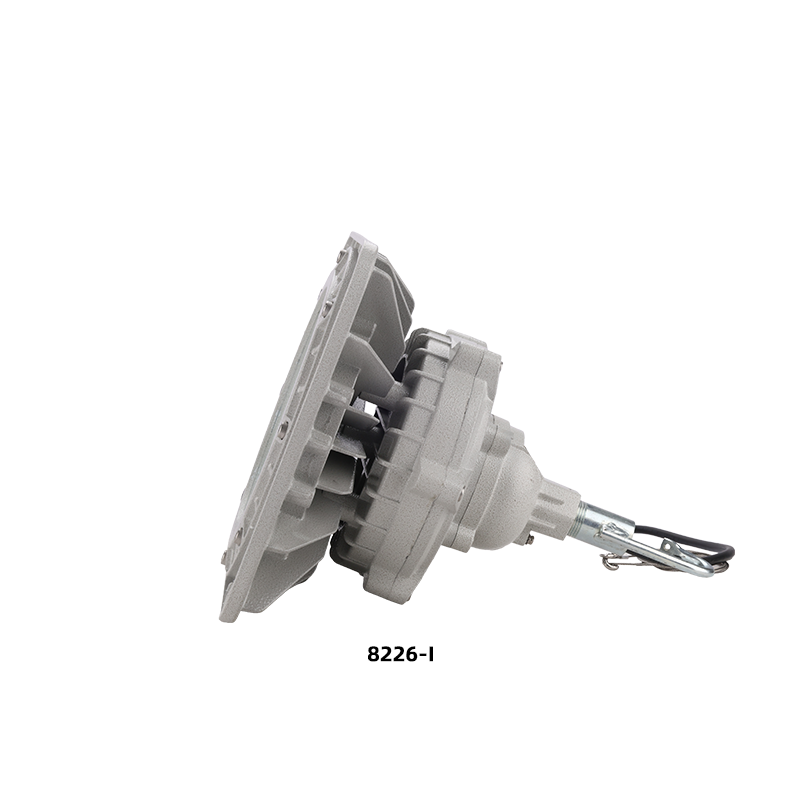

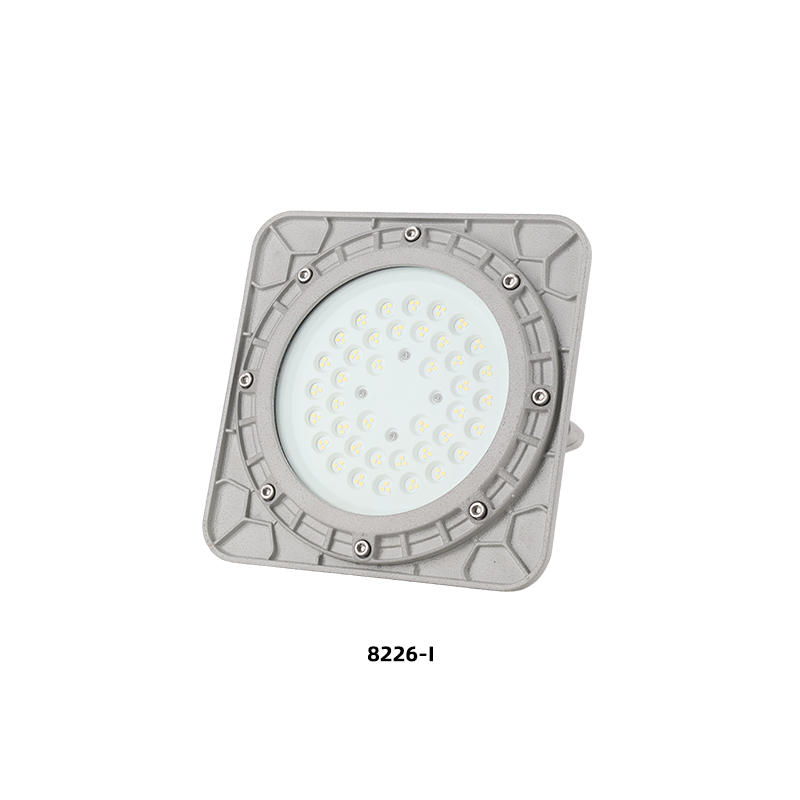

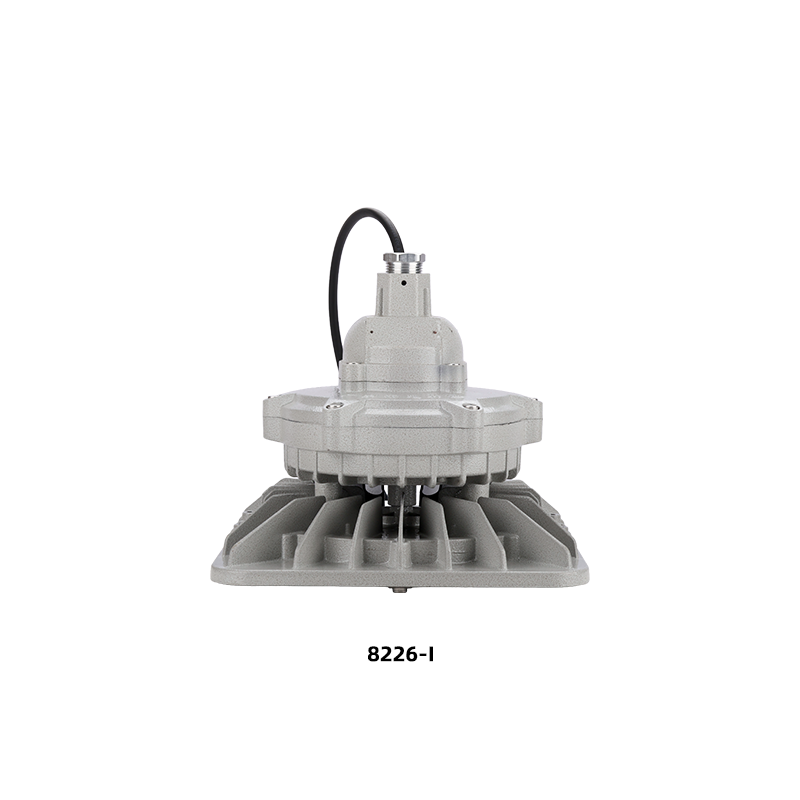

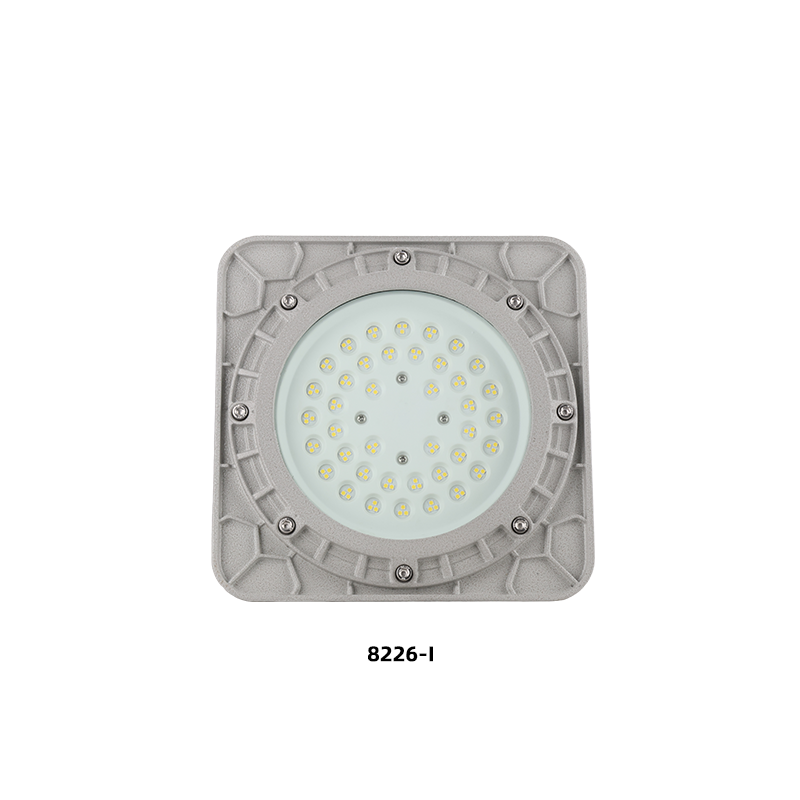

| 8226-I | 50-100W | 4.63kg | 246×246；高207 | 吸顶式X、吊杆式G | 105° | 核对功率、配光和安装条件 |

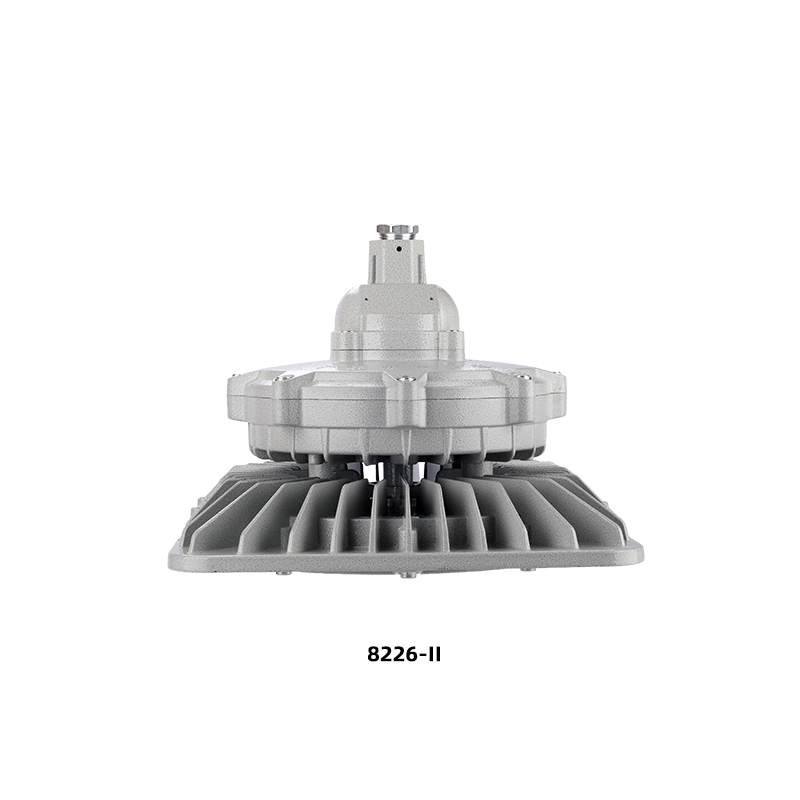

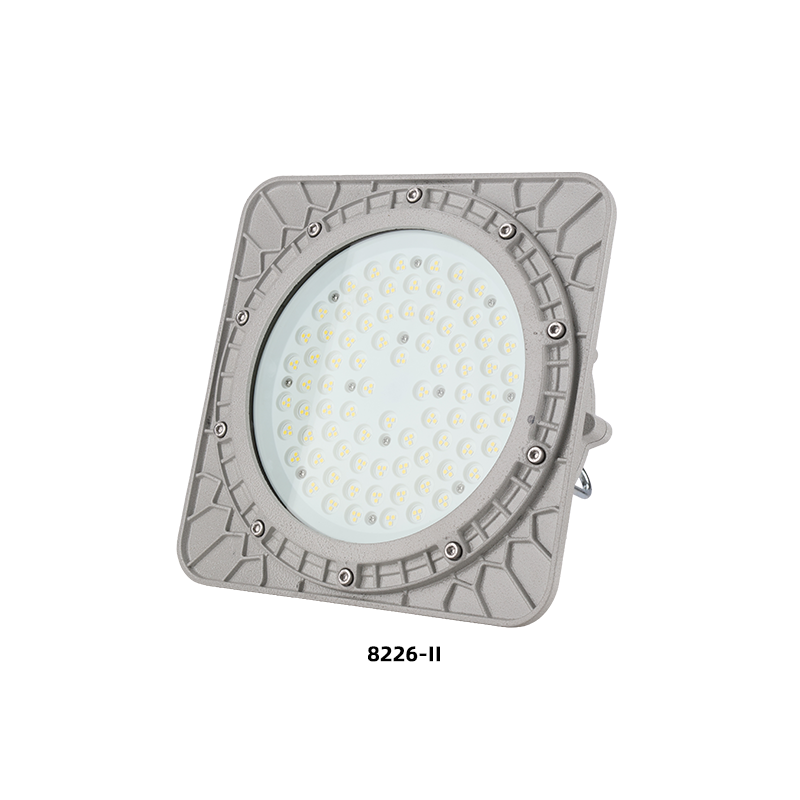

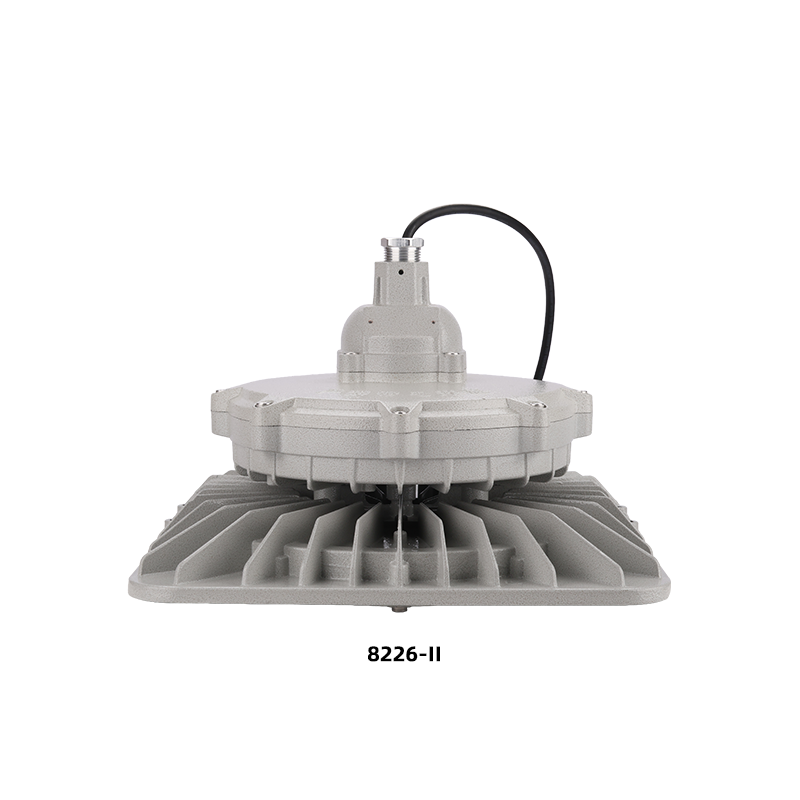

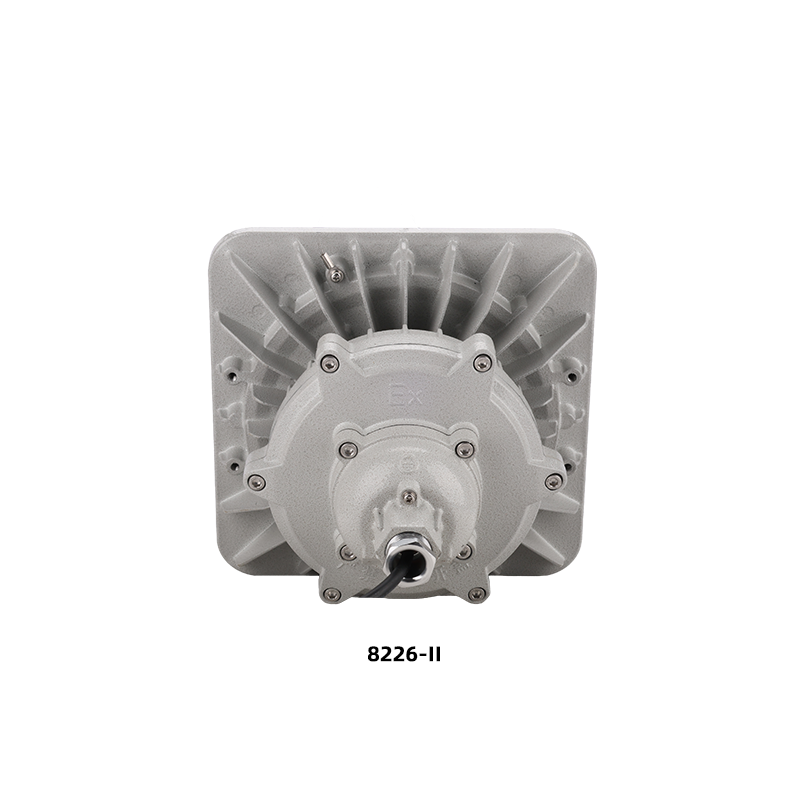

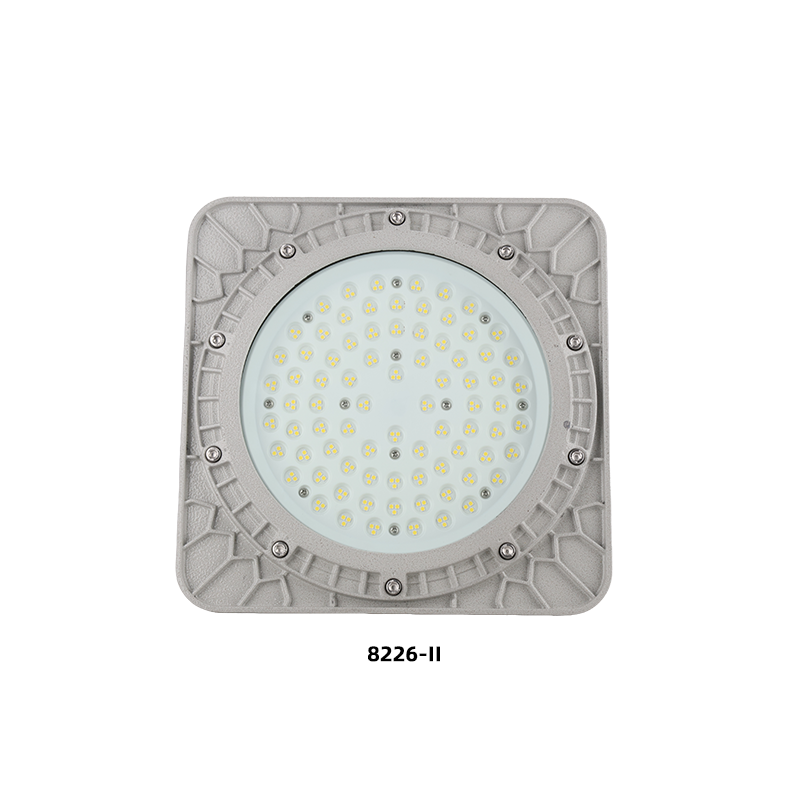

| 8226-II | 110-200W | 6.61kg | 291×291；高212；同组两图中一图标“150W以下” | 吸顶式X、吊杆式G | II(105°90°) | 超过150W时图纸适用关系待确认 |

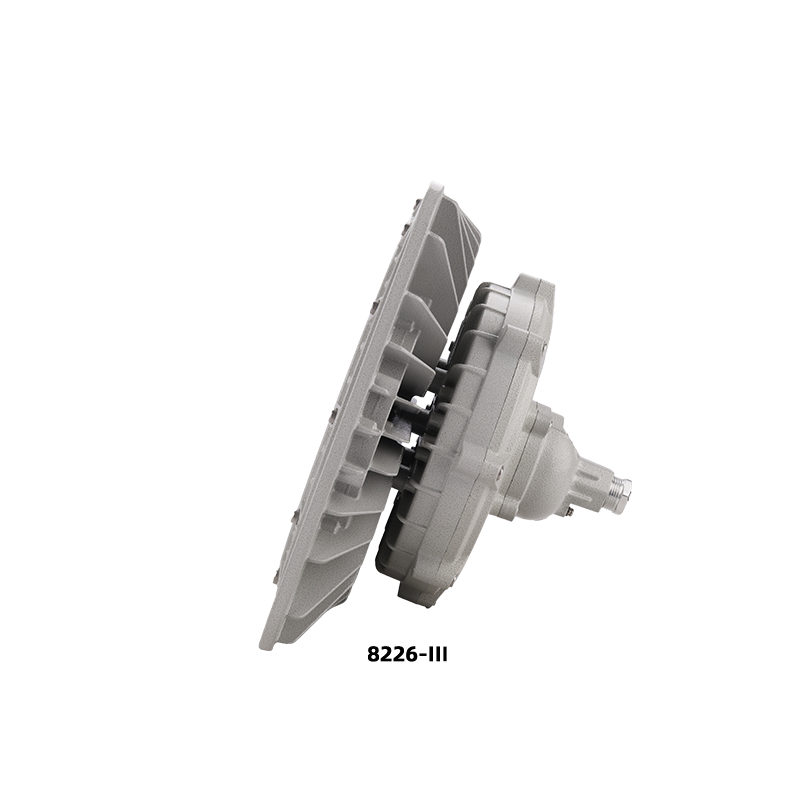

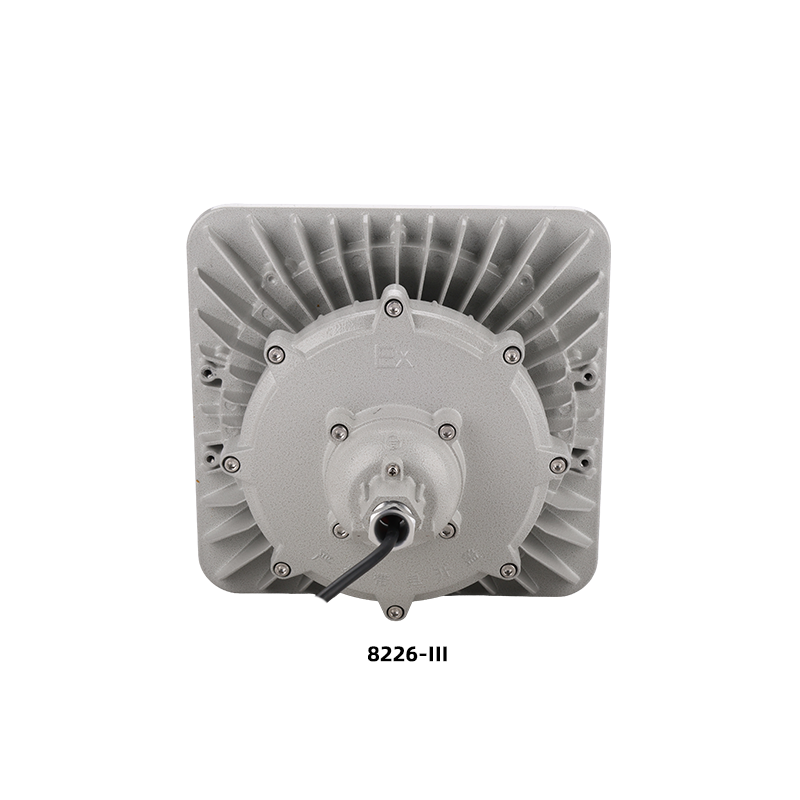

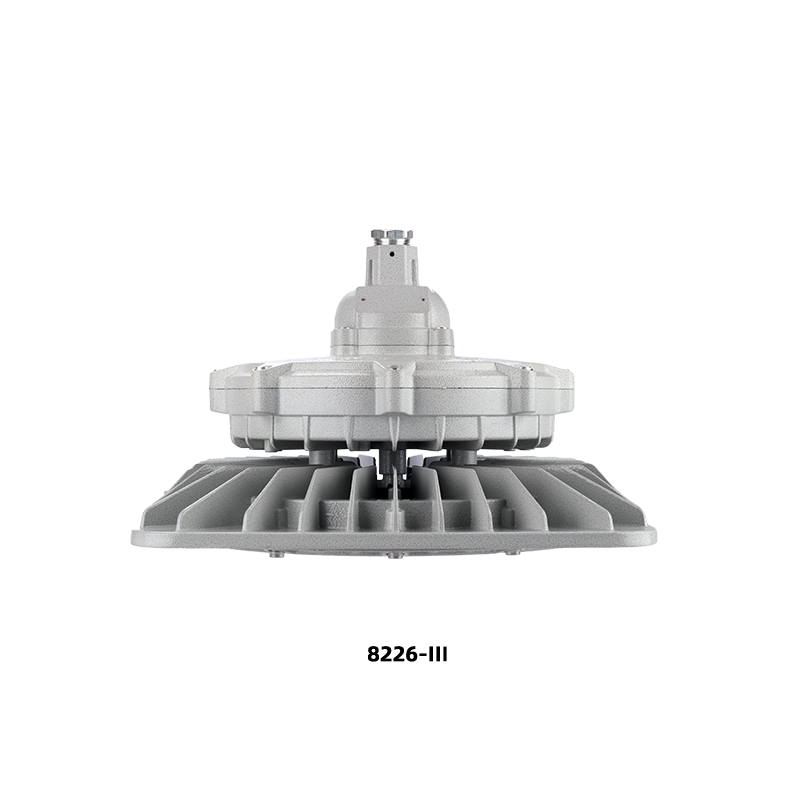

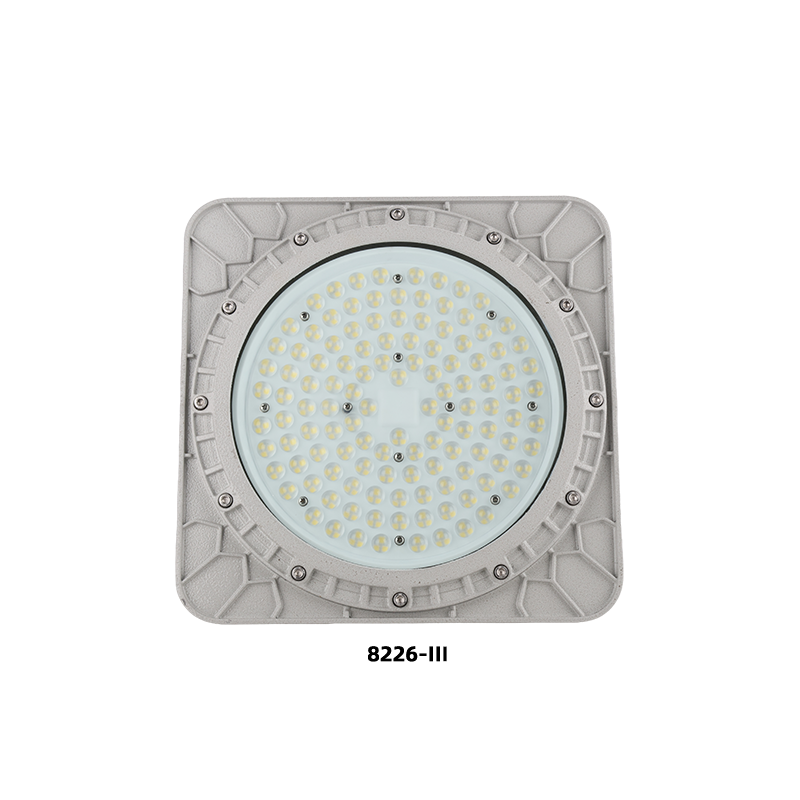

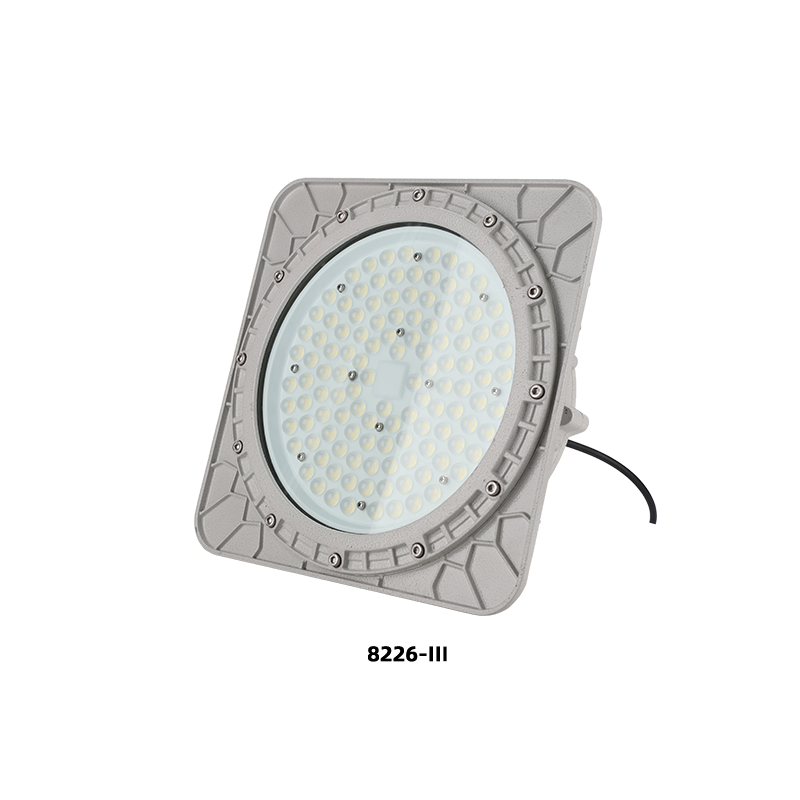

| 8226-III | 210-300W | 8.91kg | 339×339；高212 | 吸顶式X、吊杆式G | III(105°60°) | 配光角写法的分隔与含义待确认 |
尺寸提示：PPT尺寸图没有标明长度单位和公差，上表仅保留原图数字。安装板图还出现12、108和9等数字，但含义、单位及开孔关系不完整，不能直接用于开孔、施工放样或支架制作。
系列共用参数
提示：表格可左右滑动查看完整参数。
| 资料列示电压 | AC220V、DC220V、AC36V、ADC36V、AC24V、DC24V，下单注明。ADC36V为PPT原文，含义待确认 |
|---|---|
| 光效与配光 | 光效≥130 lm/W；I型为105°，II型原文“II(105°90°)”，III型原文“III(105°60°)”。后两项没有说明是多选角度、范围还是其他含义 |
| 防护与防腐 | IP66；WF1，WF2为定制。均为资料列示 |
| 引入装置与电缆 | PPT第1页列示M20×1.5与G3/4，第2页技术参数表列示M25×1.5与G3/4；M20与M25相互冲突，且未说明型号或选配对应关系。资料列示电缆外径8-14mm |
| 防爆标志原文 | Ex db IIC T4/T5/T6 Gb；Ex tb IIIC T130℃/T95℃/T80℃ Db。资料未说明温度组别与具体型号、功率或配置的对应关系 |
| 资料列示标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.31；IEC 60079-0、IEC 60079-1、IEC 60079-31。未附标准年份、证书或检测报告 |
结构、材料与适用边界
铝合金外壳
资料列示铝合金外壳与抗UV、防腐蚀静电粉末涂装，未提供合金牌号、涂层厚度或标准颜色。
玻璃与紧固件
资料列示钢化防眩玻璃灯罩、4J抗冲击表述及高耐腐蚀不锈钢外露紧固件；未给玻璃厚度、紧固件牌号、检测报告或测试条件。
LED光源边界
资料将LM-80表述用于LED光源，但没有给出光源品牌、型号或报告编号，不能理解为整灯已取得LM-80认证。
资料列示适用于石油开采与炼制、化工、军工、电力、冶金等危险场所的一般照明，以及有腐蚀性气体、潮湿和高防护需求的环境；同时列出气体1区、2区、粉尘21区、22区，IIA/IIB/IIC和T1-T6。实际适用性必须以具体介质、区域、环境温度、铭牌、防爆证书和项目规范核对，网页不能替代安全选型。
安装与项目确认
本次技术参数只明确列出吸顶式X和吊杆式G。安装示意标注了（膨胀）螺栓、G3/4″吊管、灯具、防爆接线盒（吊灯盒）和防爆活接头，但没有说明这些部件是否随灯标准供货。
通用型号命名示意还出现法兰式F、护栏式H、支架式K、壁式30°的B1和壁式90°的B2。由于本产品参数表与尺寸页未给出这些安装方式的配置、附件和尺寸，它们只能作为询价线索，不能视为8226系列标准选项。
PPT第4页安装示意的零部件表标题误写为“9226”，与整份资料中的8226型号不一致。本页将其作为源文件排版错号公开说明，不据此新增型号；相关附件名称与适配性仍须按8226确认图核对。
施工前必须确认现场危险区域与介质、型号与功率、供电电压、安装结构与承载、照射范围、检修空间、进线规格、电缆外径、附件供货范围、证书和带单位确认图。安装应由具备资质人员按项目图纸及适用规范执行。
询价前请确认10项信息
提供以下条件后，才能核对具体型号、防爆标志、电压、配光、安装和附件。
- 8226-I、II或III
- 目标功率与数量
- 危险介质、区域和温度条件
- 供电电压及ADC36V是否涉及
- 配光角原文的实际含义
- 吸顶式X或吊杆式G
- M20×1.5、M25×1.5与G3/4对应关系
- 电缆外径与进线方向
- 带单位确认图及II型功率适用图
- 证书、交期、质保和项目资料
常见问题
三种型号可以理解为连续50-300W吗？
不可以。资料分为50-100W、110-200W和210-300W，101-109W与201-209W没有标准档说明，应按具体型号与功率确认。
II型尺寸为何要额外确认？
PPT中II型尺寸图出现两次，数字均为291×291、高212，但其中一图标注“II型（150W以下）”，另一图仅标“II型”。II型资料功率为110-200W，超过150W时应使用哪张图没有说明。
II(105°90°)和III(105°60°)是什么意思？
这是PPT原文，缺少明确分隔及解释。本页不擅自改写为两个可选角度、角度范围或组合配光，必须通过确认图或配光文件核实。
ADC36V是什么意思？
ADC36V是PPT原文，含义不清。本页不擅自修正为AC36V或DC36V，涉及低压供电时必须在下单前书面确认。
M20×1.5、M25×1.5和G3/4如何选择？
PPT第1页列示M20×1.5与G3/4，第2页技术表改列M25×1.5与G3/4，来源存在冲突，也没有说明与型号、安装或选配的对应关系。应结合电缆外径8-14mm、接口方向和订货配置书面确认。
LM-80是否代表整灯认证？
不能这样理解。PPT仅将LM-80用于LED光源描述，且未提供光源品牌、型号、报告编号或整灯认证范围。
网页尺寸可以直接用于施工吗？
不可以。资料没有明确尺寸单位和公差，安装开孔、支架制作和施工出图必须使用经确认的带单位图纸。
