产品概述

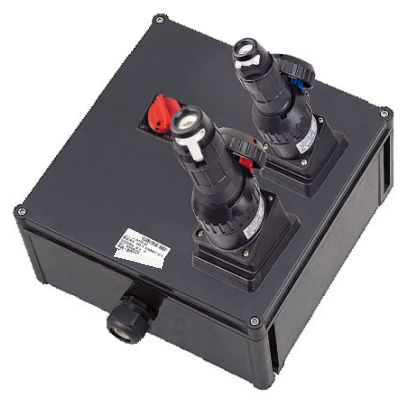

BM(D)X52-S工程塑料防爆电源插座箱用于危险场所的插接供电和动力检修，采用玻纤增强聚酯树脂外壳，插座电流可选16A或32A。可按2、4、6支路及箱式、柜式需求组合，提供不同电压、极数和漏电保护配置。
插座电流
16/32A
支路配置
2/4/6
结构选择
箱式/柜式
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区；按产品防爆标志和所选温度组别匹配使用场所。
- 适用于户内、户外及强腐蚀气体环境；可用于化工、炼油、石油开采、海洋石油平台和油轮等场所。
产品特点
- 增安型外壳内装防爆防腐断路器，箱壁或箱壳上设置面板式防爆插座。
- 按所需支路数、电压、电流和插座数量组合供电方案，可加装漏电保护。
- 开关采用箱外操作，手柄可带挂锁；柜式方案需在订购时注明。
- 壳体与壳盖采用曲路密封结构，配置聚氨酯现浇发泡或硅橡胶密封条，防护等级IP66。
- 外露紧固件采用不锈钢，配合防掉式结构，便于安装和检修。
型号选择
- 选择16A或32A插座，并同时确定额定电压、极数和回路数。
- 需要总开关时按型号标注K及主回路电流；柜式结构、漏电保护和插座数量在方案中注明。
- 根据负载和配电系统图确定断路器与插座的对应关系，按所选插座配置完整供电回路。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 玻璃纤维增强不饱和聚酯树脂模压外壳；不锈钢外露紧固件。 |
| 气体防爆标志 | Ex db eb IIC T6 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.3、GB/T 3836.31 |
| 插座额定电流 | 16A、32A |
| 额定电压配置 | AC220/230/240V；AC380/415V |
| 支路数 | 2、4、6，或按回路要求 |
| 结构选择 | 箱式；柜式需注明 |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2需订购时提出 |
提示：表格可左右滑动查看完整参数。
| 额定电流 | 额定电压 | 极数 |
|---|---|---|
| 16A | AC220/230/240V | 1P+N+PE；3P+PE；3P+N+PE |
| 16A | AC380/415V | 3P+PE；3P+N+PE |
| 32A | AC220/230/240V | 3P+PE；3P+N+PE |
| 32A | AC380/415V | 3P+PE；3P+N+PE |
提示：表格可左右滑动查看完整参数。
| 方案 | 断路器 | 16A或32A防爆插座数量 |
|---|---|---|
| 方案1 | 2P（3P、4P）断路器1个 | 1个或2个 |
| 方案2 | 2P（3P、4P）断路器1个 | 3个或4个 |
| 方案3 | 2P（3P、4P）断路器3个或2个 | 5个或6个 |

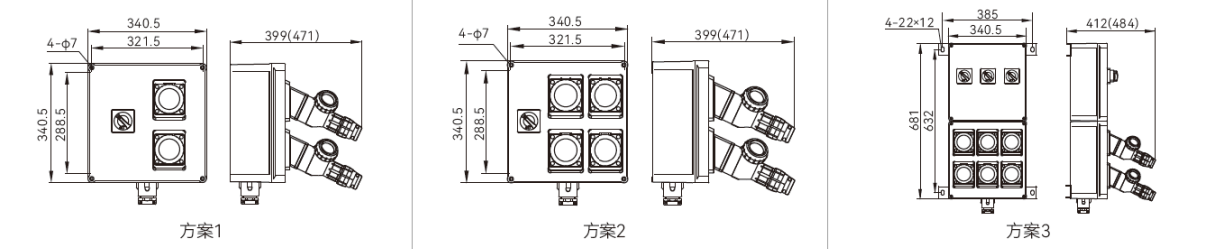

外形与安装
- 方案1与方案2采用340.5×340.5mm箱体示例，4-φ7安装孔，安装孔距321.5×288.5mm。
- 方案3采用纵向组合结构，箱体宽340.5mm、高681mm，外部安装支架宽385mm，安装孔为4个22×12mm长孔；按对应插座深度预留插拔空间。
常见问题
BM(D)X52-S防爆电源插座箱可以选哪些电流？
BM(D)X52-S防爆电源插座箱可选16A或32A插座，额定电压和极数需与负载及插头配合。
BM(D)X52-S防爆电源插座箱可以做成柜式吗？
可以。BM(D)X52-S系列支持柜式方案，订购时需注明柜式结构，并给出支路数、插座数量及配电系统图。
BM(D)X52-S防爆电源插座箱是否支持漏电保护？
BM(D)X52-S可按要求加装漏电保护，保护方式和断路器配置随具体供电回路确定。
资料下载
BM(D)X52-S 工程塑料防爆电源插座箱 产品资料
中文 · PDF · 1 页 · 0.36 MB
上海鑫中兴全塑产品选型总册
中文 · PDF · 39 页 · 9.40 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
