隔爆型结构
资料列示隔爆型结构，I、II型与III、IV型使用不同温度组别，不能跨型号套用防爆标志。
SZBD 8220系列防爆LED灯
防爆LED灯圆形系列 · 专业防爆电气设备
SZBD 8220 系列 · 工业防爆照明
四种结构规格先按功率分档，再核对电压、配光与安装条件
SZBD 8220系列包含I、II、III、IV四种结构规格，资料功率从30W至300W按型号分档列示。选型时先确定结构规格与准确功率，再确认供电电压、配光角、安装方式、电缆引入口、防腐要求及所需防爆证书，不能把30-300W理解为连续任选功率。
4种结构规格
资料：IP66
资料光效：≥130 lm/W
铝合金外壳
4
种结构规格
30-300W
按型号分档列示
≥130 lm/W
资料列示光效
IP66
资料列示防护等级
型号对比与选型
四种结构规格对应不同功率、重量、外形、防爆温度等级及安装范围。A、B为PPT安装示意中的安装尺寸，不是灯体外形长宽。
提示：表格可左右滑动查看完整参数。
| 结构规格 | 资料功率 | 重量 | 防爆标志原文 | 主要外形尺寸 | 安装尺寸A×B | 资料列示安装方式 |
|---|---|---|---|---|---|---|

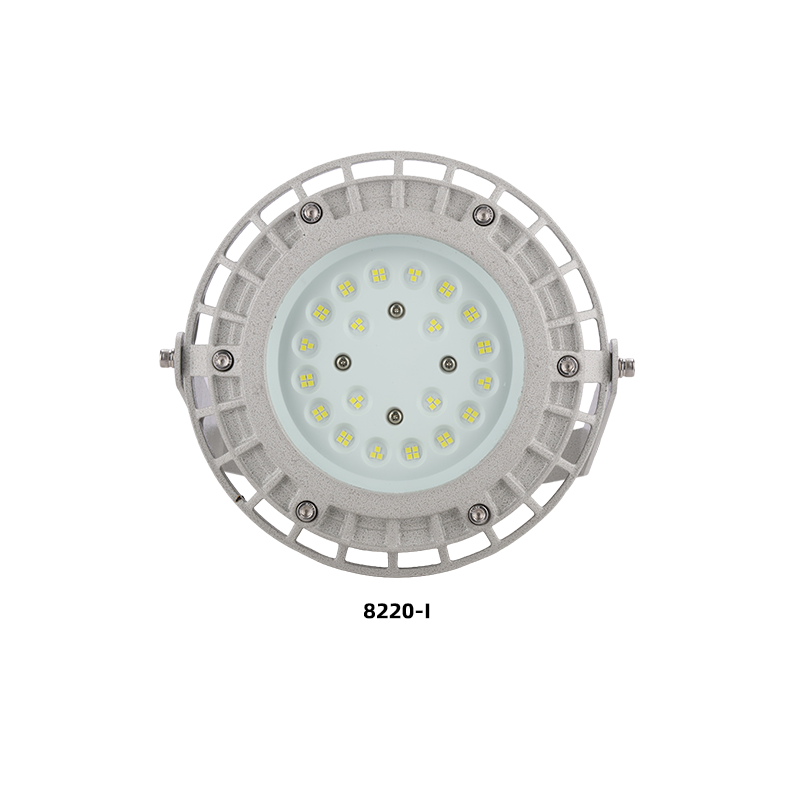

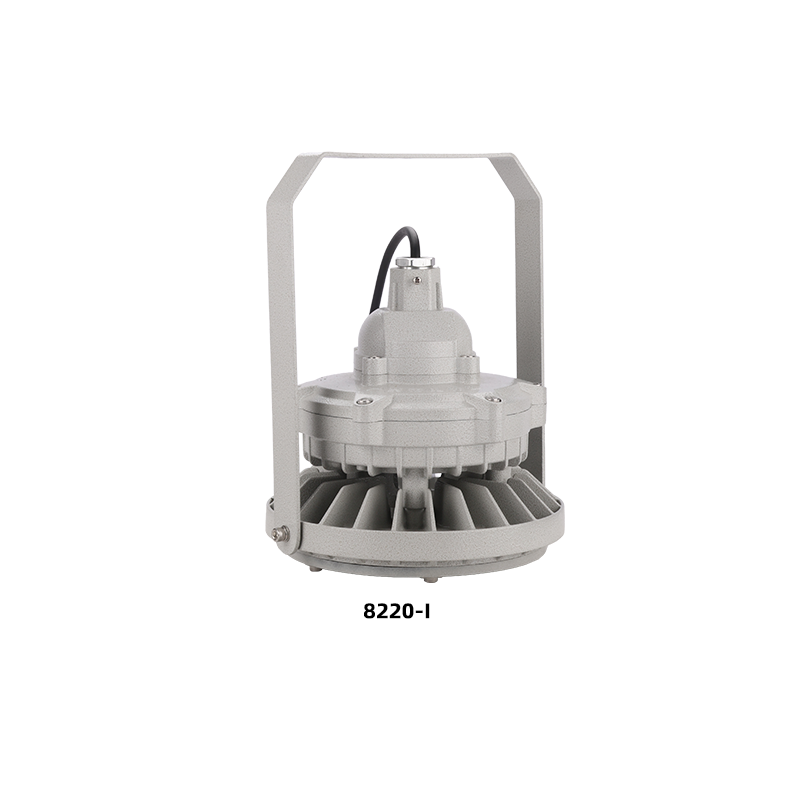

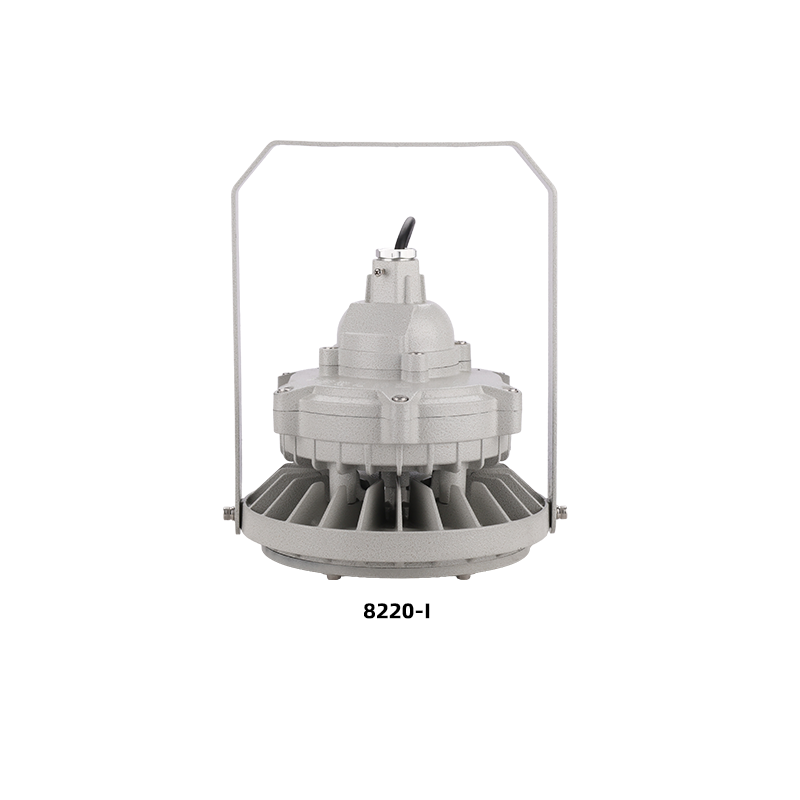

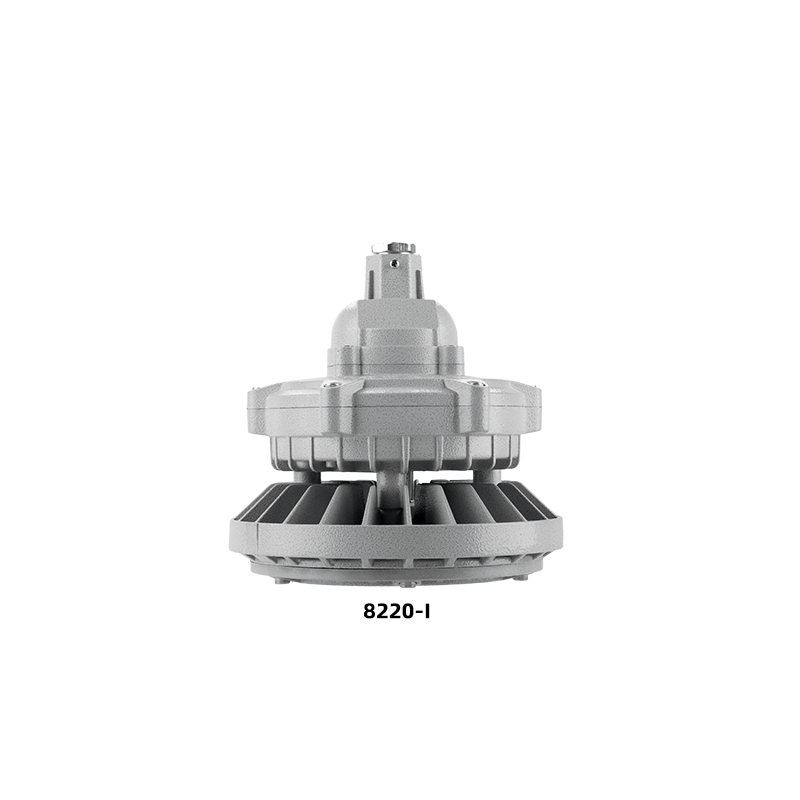

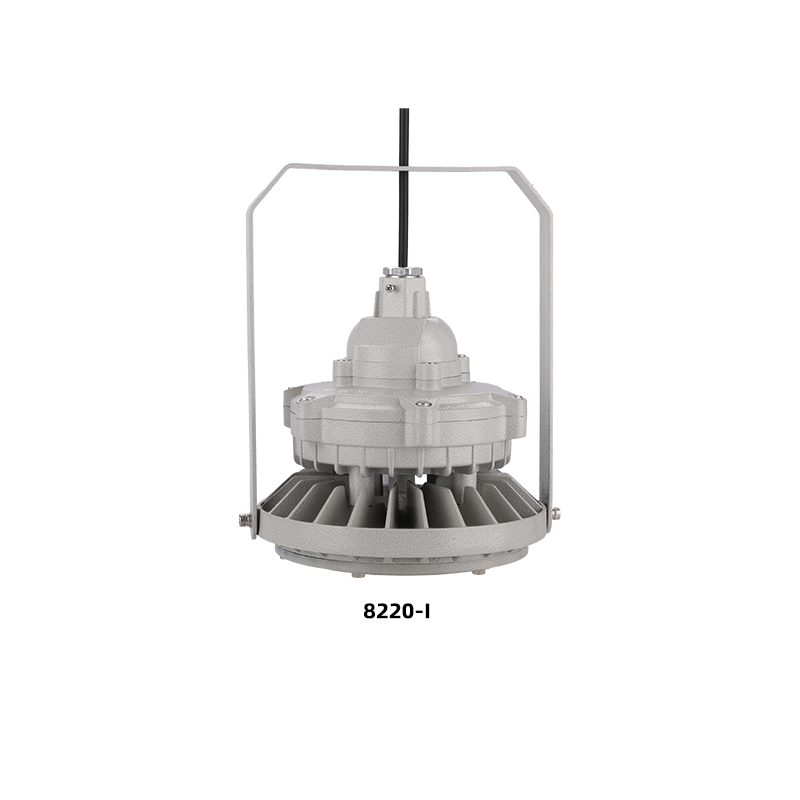

| 8220-I | 30-60W | 4kg | Ex db IIC T6 Gb；Ex tb IIIC T80°C Db | 外宽247mm；灯体Φ223mm；灯体高213mm；含提手总高247mm | 247×100mm | 吸顶、吊杆、壁式、支架、护栏、法兰 |

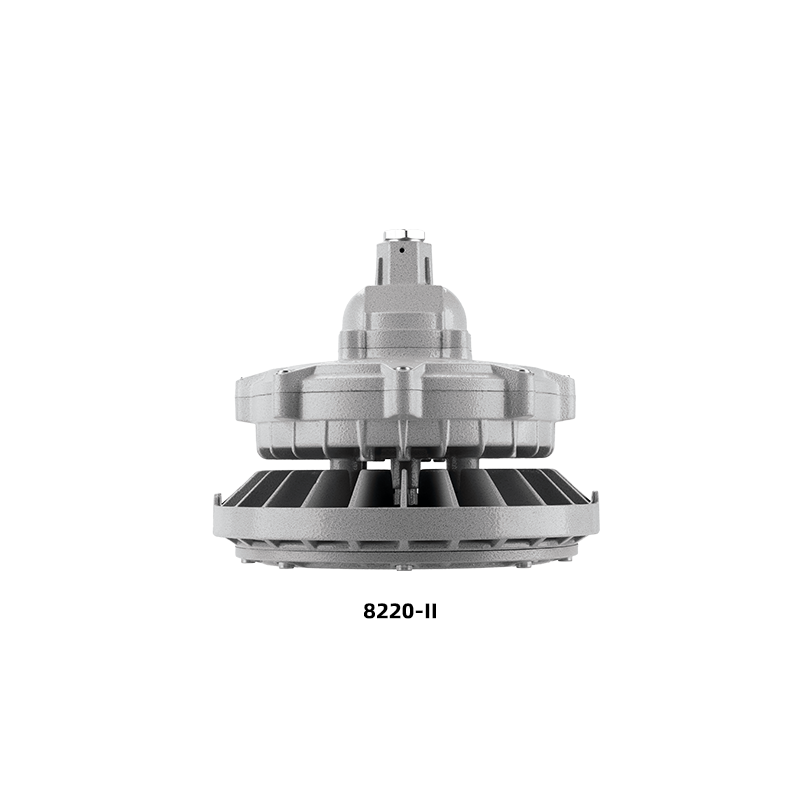

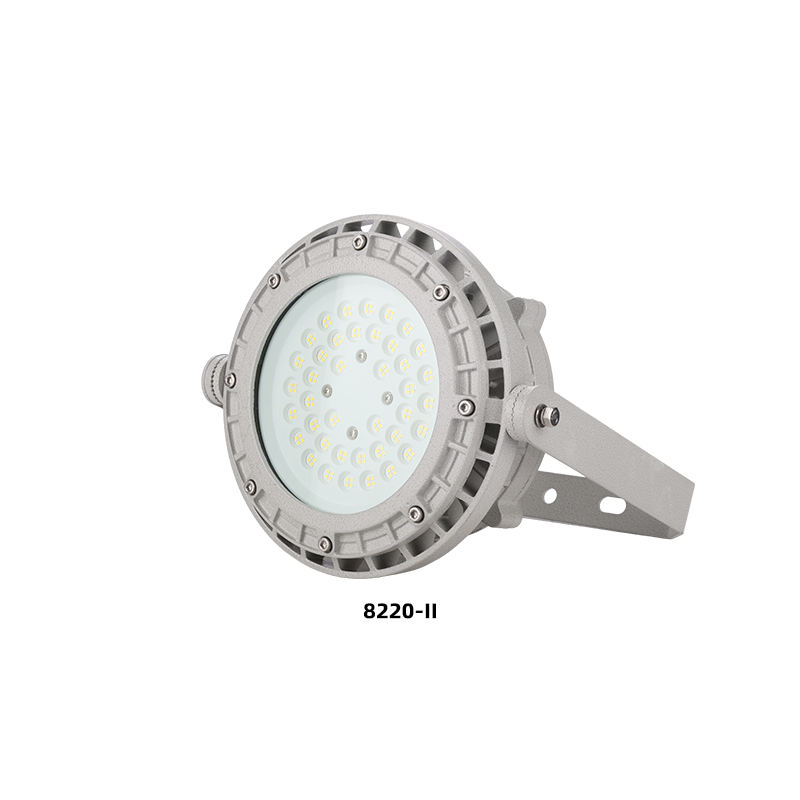

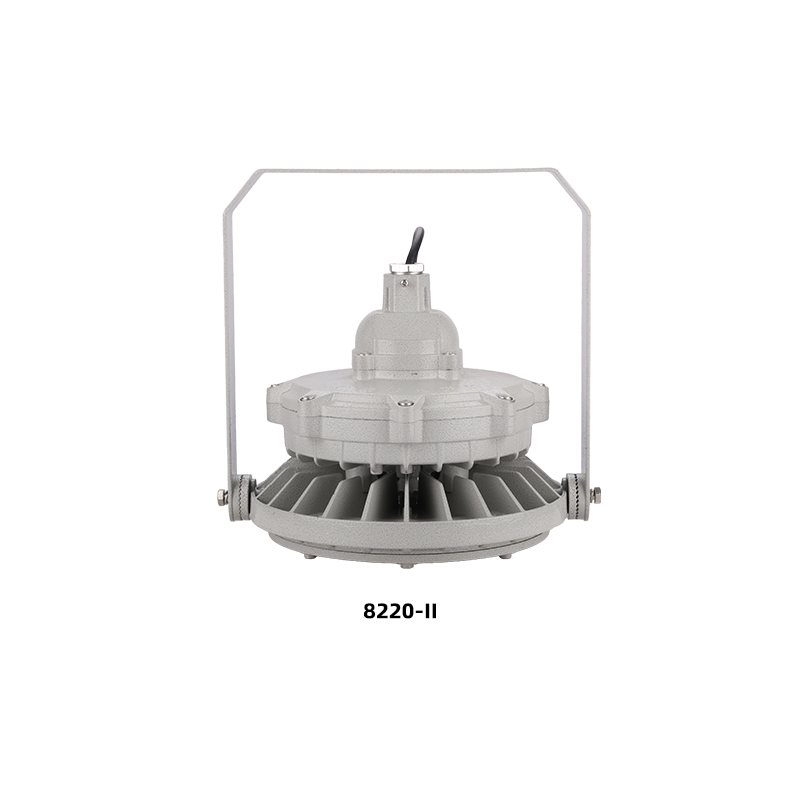

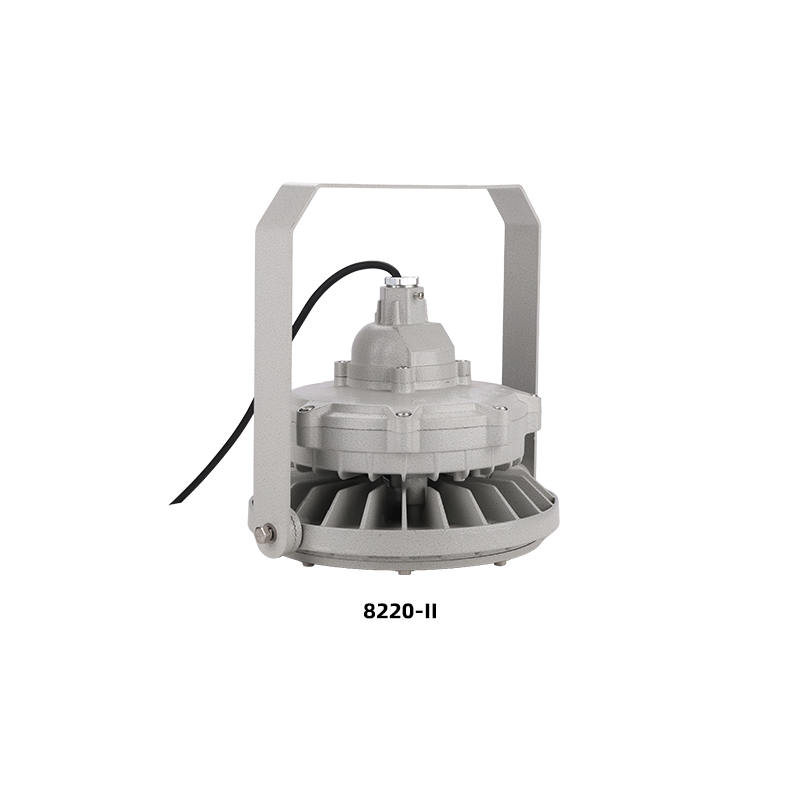

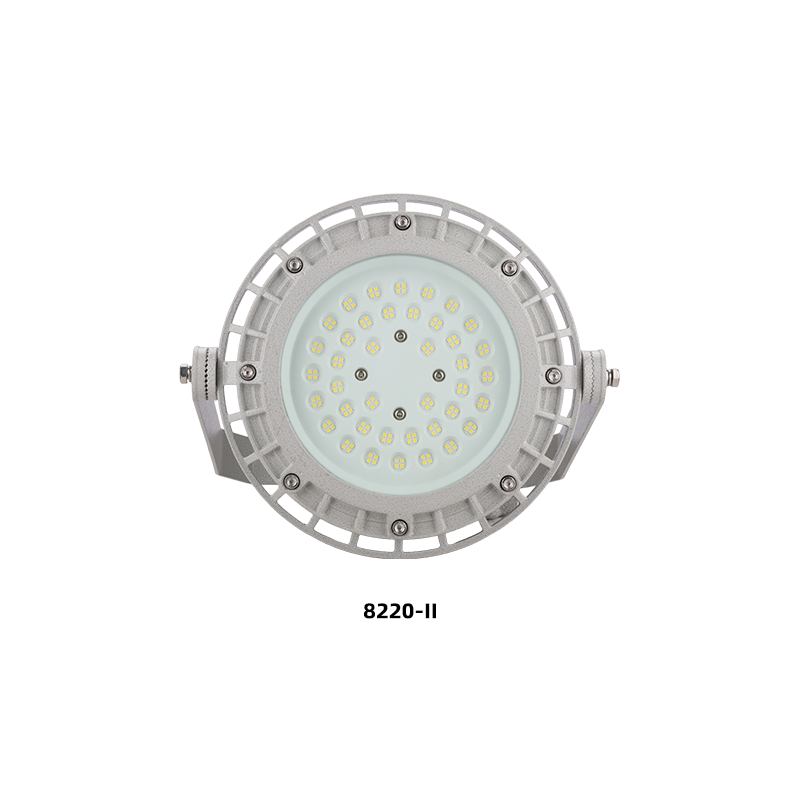

| 8220-II | 70-100W，另列120W | 5.6kg | Ex db IIC T6 Gb；Ex tb IIIC T80°C Db | 外宽297mm；灯体Φ259mm；灯体高216mm；含提手总高249mm | 249×120mm | 吸顶、吊杆、壁式、支架、护栏、法兰 |

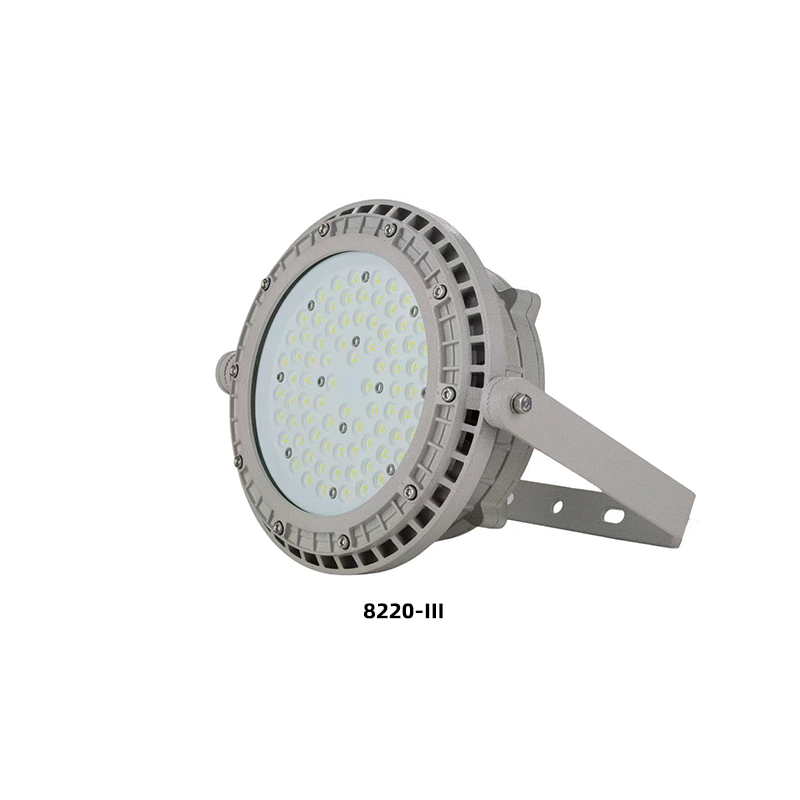

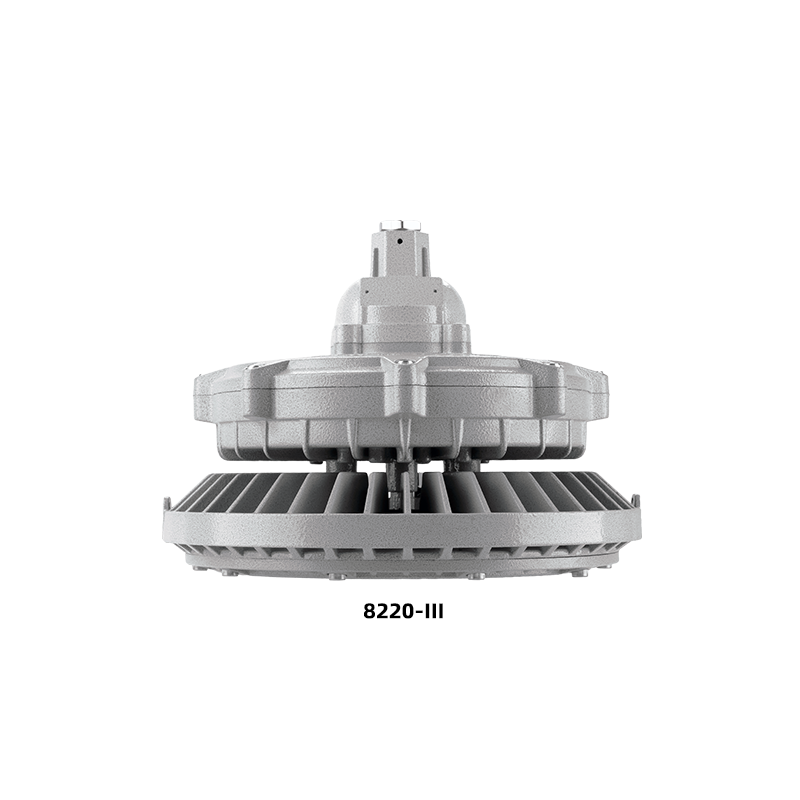

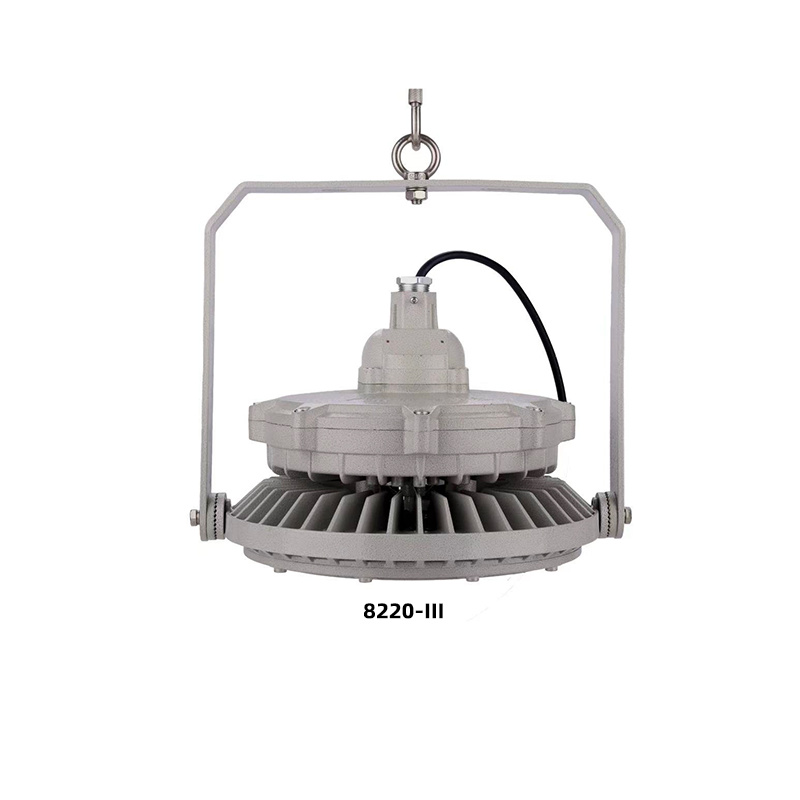

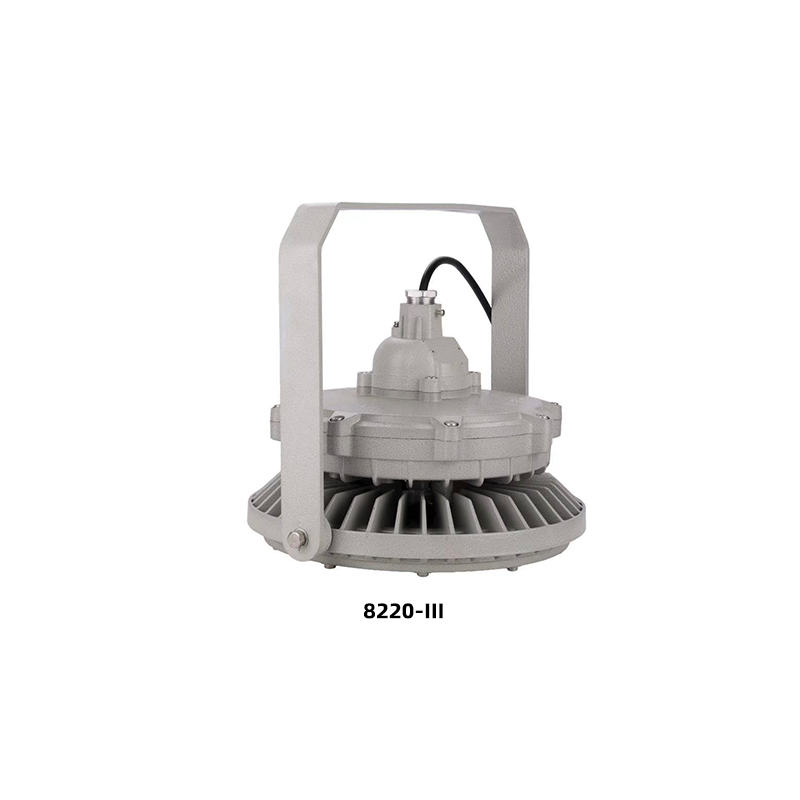

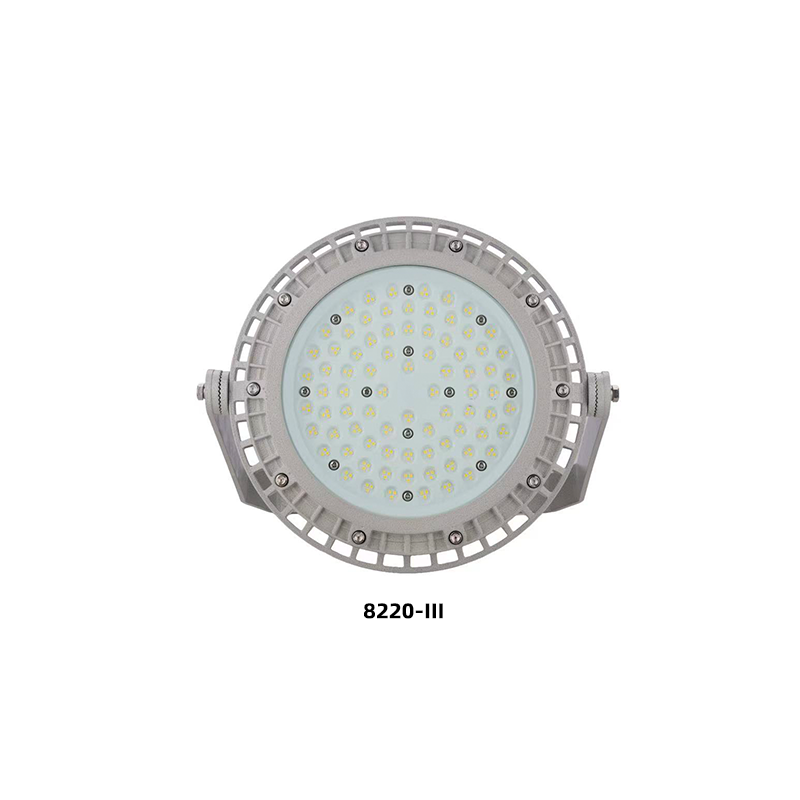

| 8220-III | 150W，另列160-200W | 7.4kg | Ex db IIC T5 Gb；Ex tb IIIC T95°C Db | 外宽341mm；灯体Φ303mm；灯体高216mm；含提手总高251mm | 301×130mm | 吸顶、吊杆、支架 |

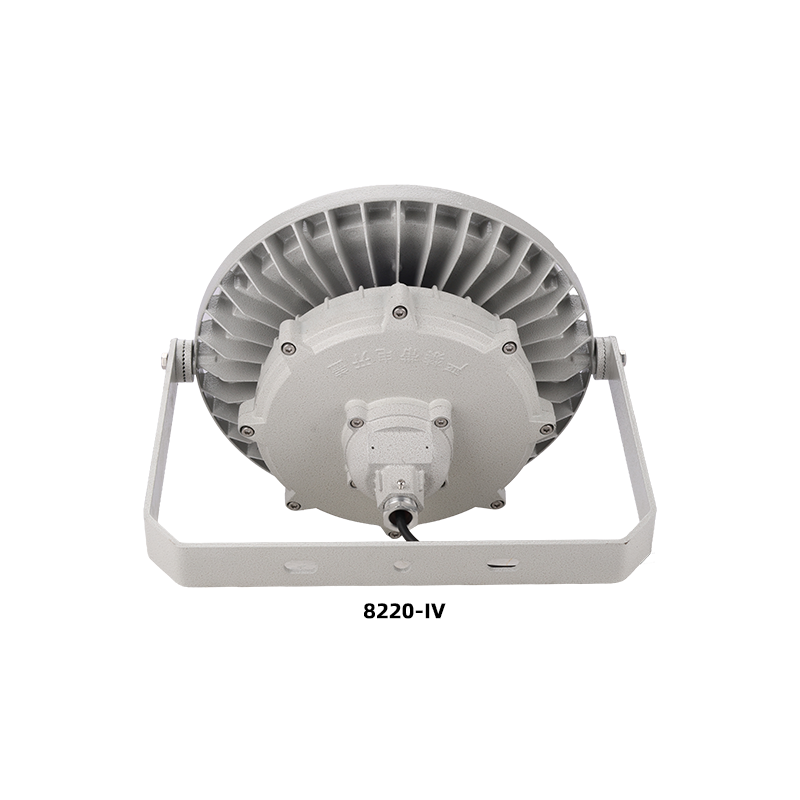

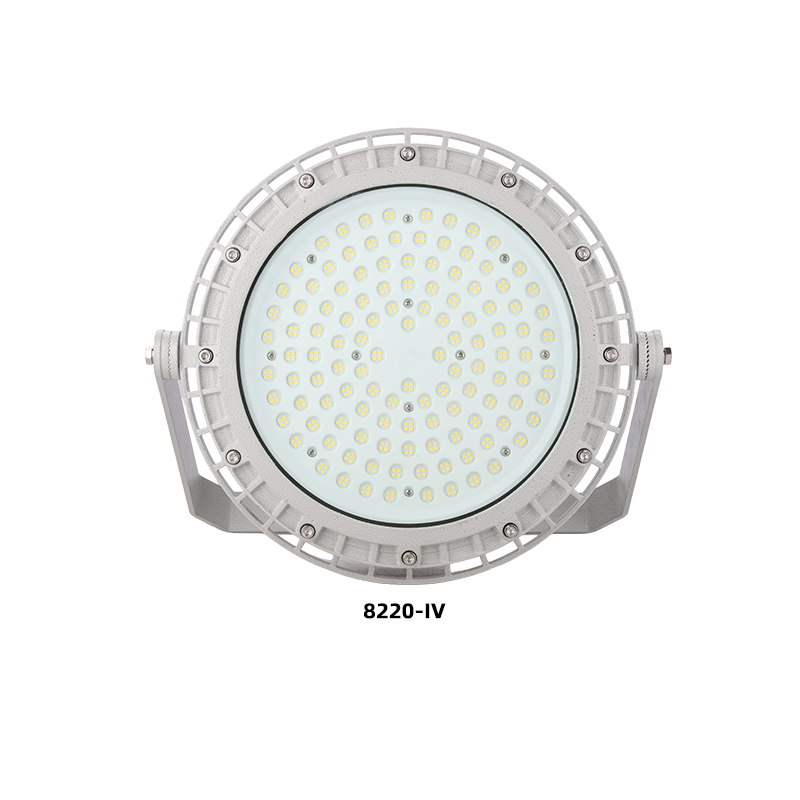

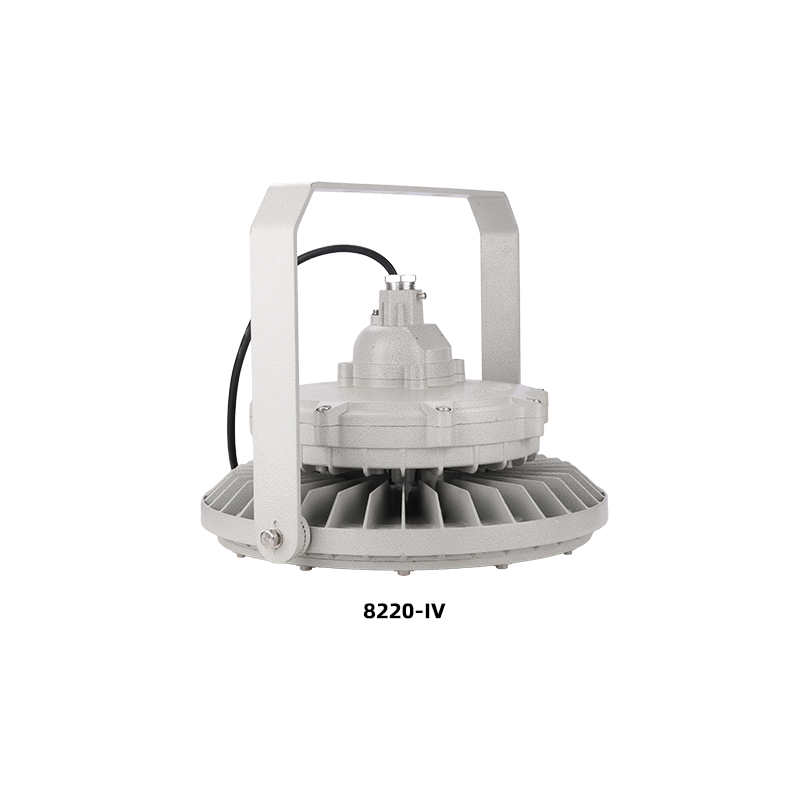

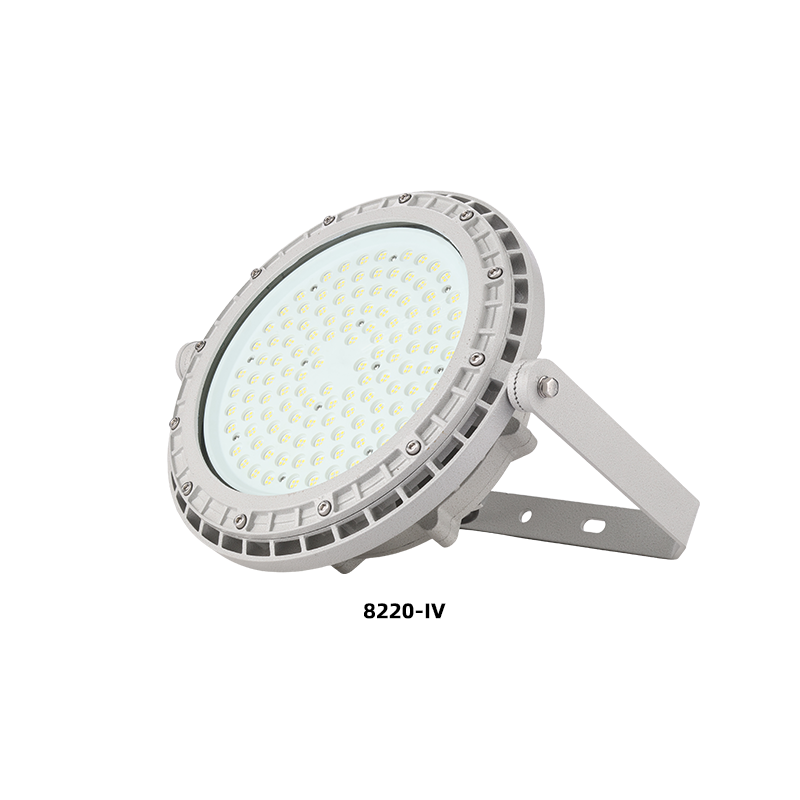

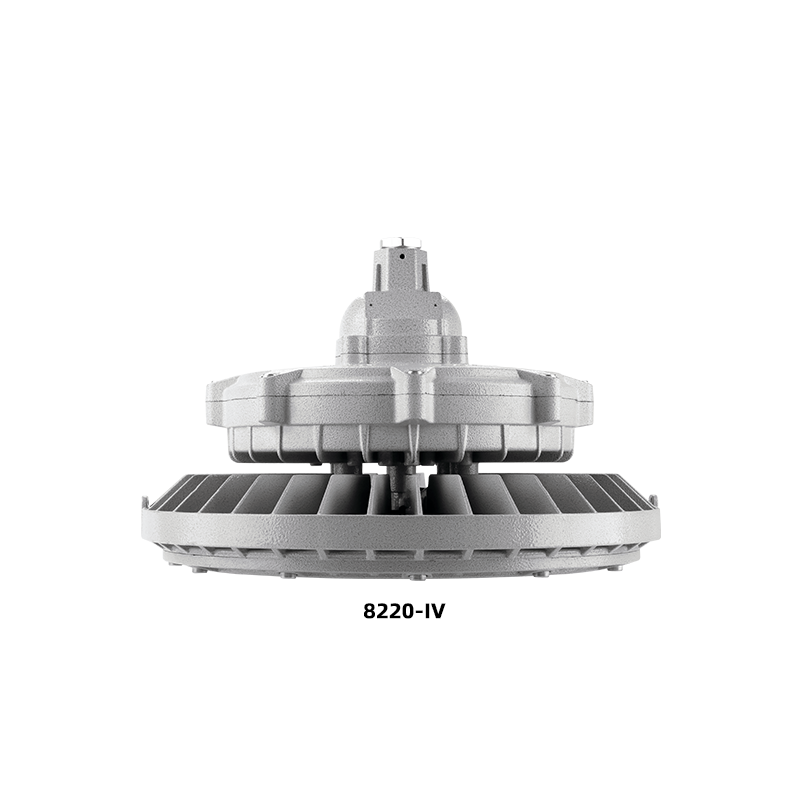

| 8220-IV | 210-300W | 9.5kg | Ex db IIC T5 Gb；Ex tb IIIC T95°C Db | 外宽389mm；灯体Φ351mm；灯体高216mm；含提手总高251mm | 301×150mm | 吸顶、吊杆、支架 |
功率提示：资料功率按结构规格分档列示，并非30-300W之间任意连续可选。应以具体结构、驱动配置、铭牌和订单确认值为准。
系列共用参数
提示：表格可左右滑动查看完整参数。
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.31；IEC 60079-0、IEC 60079-1、IEC 60079-31 |
|---|---|
| 资料列示电压 | AC220V、DC220V、AC36V、ADC36V、AC24V、DC24V。PPT原文“ADC36V”含义不明，不能擅自解释为AC/DC36V |
| 光源与光效 | LED光源；资料列示光效≥130 lm/W。各功率实际光通量未提供 |
| 配光选择 | 105°、90°、60°。本次资料未提供IES、LDT或实测配光曲线 |
| 防护与防腐 | IP66；资料列示WF1，WF2为定制项 |
| 电缆引入口 | 不同页面分别出现G3/4及M20×1.5、G3/4，并列示适配Φ8-14mm电缆；具体螺纹与配置须下单确认 |
| 壳体、透明件与紧固件 | 铝合金外壳、钢化防眩玻璃、不锈钢外露紧固件；资料列示玻璃抗4J冲击 |
结构、材料与适用边界
铝合金外壳
资料列示铝合金外壳与抗UV、防腐蚀静电粉末涂装，未提供铝合金牌号、涂层厚度或标准颜色。
钢化防眩玻璃
资料列示钢化防眩玻璃并标称抗4J冲击，但未提供玻璃厚度、检测报告或完整试验条件。
光源资料边界
PPT把LM-80表述用于LED光源，但未附品牌、报告编号或覆盖范围，不能解释为整灯已取得LM-80认证。
危险区域适用边界源资料列示气体危险区域1区、2区，粉尘危险区域21区、22区，以及IIA、IIB、IIC和T1-T6等范围。具体项目能否使用，必须以所选配置的产品铭牌、防爆证书、环境介质、温度组别及项目规范为准，网页参数不能代替证书判断。
安装与项目确认
PPT展示支架、吸顶、吊杆、壁式90°、壁式30°、护栏和法兰安装。由于不同页面对安装代号的对应关系互相冲突，本页不展示或自动生成X、F、H、G、K、B1、B2、Z等后缀代码。
安装附件
资料展示吊管、防爆接线盒、防爆活接头、弯管、吊链、立杆、U型管夹及安装支架等附件，但未说明是否全部标配。
施工前确认
确认承载结构、检修空间、安装方式、准确孔位、进线位置、电缆外径、附件供货范围及带单位确认图纸，再由具备资质人员按项目规范施工。
询价前请确认10项信息
提供以下条件后，才能核对具体型号、功率、防爆标志、供电、配光、安装结构和附件。
- 8220-I、II、III或IV
- 准确功率，不用笼统范围代替
- 危险区域、介质和温度组别
- 供电电压与“ADC36V”含义确认
- 105°、90°或60°配光
- 安装方式与现场承载条件
- 引入口螺纹及电缆外径
- WF1或WF2防腐要求
- 证书、铭牌和验收资料要求
- 数量、交期、包装与质保
常见问题
四种结构规格主要区别是什么？
主要区别是功率分档、外形尺寸、重量、防爆温度等级及资料列示的安装范围。先按准确功率筛选，再核对环境与安装条件。
30-300W之间是否都能任选？
不能。资料按四种结构规格分档列示，II型另列120W，III型列150W及160-200W，必须按具体结构和订单确认。
I、II型与III、IV型的防爆标志相同吗？
不同。I、II型资料列示T6和T80°C，III、IV型列示T5和T95°C。项目仍需核对对应铭牌和证书。
有哪些配光角可选？
源资料列示105°、90°和60°，但本次没有提供IES、LDT或实测配光曲线，项目光学验证需另行确认。
为什么页面不直接给出完整安装型号？
PPT不同页面中的安装代号对应关系不一致，直接拼接可能造成错误，因此只展示中文安装方式，完整型号由技术人员确认。
“ADC36V”是否表示AC/DC36V？
不能据此判断。“ADC36V”是PPT原文写法，含义不明，必须在选型和下单前向技术人员确认。
网页参数能否替代防爆证书？
不能。网页用于初步选型，最终以对应配置的产品铭牌、防爆合格证、确认图纸、BOM和项目技术文件为准。
