产品概述
BM(D)X51-DIP不锈钢粉尘防爆照明动力配电箱采用不锈钢焊接外壳，用于21区、22区照明与动力回路分配。可选2至12支路及带总开关方案，防护等级IP66，进出线方向和回路数量按项目配置。

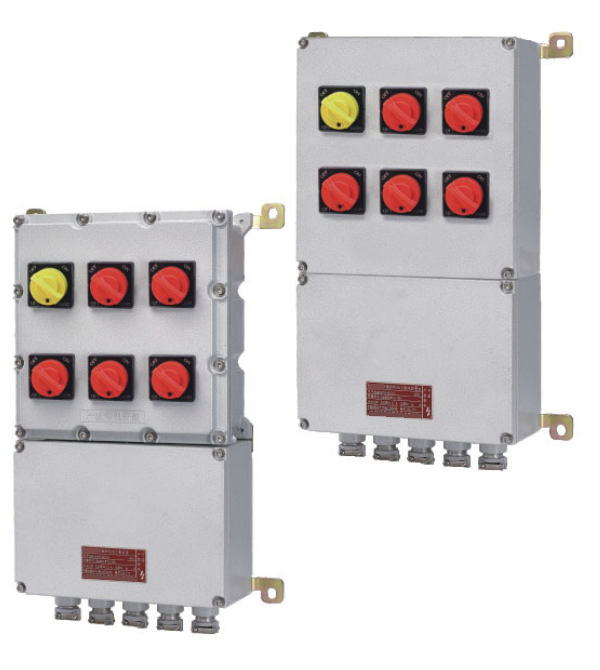

主图为系列外形示意，本款外壳材质为不锈钢；面板元件、安装尺寸及进出线位置按所选配置图确定。
外壳材质
不锈钢
适用区域
粉尘21区 / 22区
回路数量
2–12支路
防护等级
IP66
适用范围
- 适用于可燃性粉尘环境21区、22区，防爆标志Ex tb IIIC T80℃ Db。
- 用于粉尘场所的照明、动力配电，可户内或户外安装。
产品特点
- 不锈钢焊接外壳，表面高压静电喷塑，不锈钢外露紧固件。
- 面向可燃性粉尘环境的照明与动力分配，采用模块化回路方案。
- 内部可配置断路器、接触器、热继电器、电涌保护器、仪表、转换开关及信号控制元件。
- 可按要求选挂锁操作手柄或低温用金属手柄。
- 不同支路数与总开关配置使用不同壳体，便于按安装空间选择。
型号选择
- 本款为不锈钢外壳，询价与订单中注明“BM(D)X51-DIP、不锈钢”及具体配置。
- 按照明M或动力D、支路数量和各回路电流选型；带总开关时使用K配置。
- D表示上进出线、X表示下进出线，订货时明确进出线数量、方向及螺纹。
- 本款不锈钢配电箱采用粉尘防爆配置，用于21区、22区，按粉尘介质与设备表面温度要求选择IIIC T80℃方案。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 不锈钢焊接 |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 交流额定电压 | AC24、36、110、220、230、240、380、415V |
| 直流额定电压 | DC24、36、110、220V |
| 主回路额定电流 | ≤100A / ≤200A，按配置 |
| 支路额定电流 | ≤80A / ≤100A，按配置 |
| 支路数 | 2、4、6、8、10、12 |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2需订购时提出 |
| 环境温度 | -40℃～+55℃ |
| 安装方式 | 箱挂式 |
提示：表格可左右滑动查看完整参数。
| 型号配置 | 宽（mm） | 高（mm） | 深（mm） |
|---|---|---|---|
| BM(D)X51-DIP4K / DIP6 | 300 | 512 | 190 |
| BM(D)X51-DIP6K / DIP8 | 430 | 600 | 249 |
| BM(D)X51-DIP8K / DIP10K | 430 | 860 | 252 |
| BM(D)X51-DIP12 | 560 | 862 | 247 |
| BM(D)X51-DIP12K | 862 | 600 | 252 |
提示：表格可左右滑动查看完整参数。
| 螺纹规格 | 电缆外径（mm） |
|---|---|
| M20×1.5 / G1/2 | φ7–10 |
| M25×1.5 / G3/4 | φ9–14 |
| M32×1.5 / G1 | φ11–18 |
| M40×1.5 / G1¼ | φ14–23 |
| M50×1.5 / G1½ | φ17–30 |
| M63×1.5 / G2 | φ24–38 |
| M75×1.5 / G2½ | φ30–42 |
| M90×1.5 / G3 | φ38–55 |
| M115×1.5 / G4 | φ42–75 |
外形与安装
- 采用箱挂式安装，预留进出线密封件及维护空间。
- 主图和外形表用于说明系列不同支路、总开关组合的布局，所订不锈钢外壳的固定孔、安装距及实际尺寸按对应配置图确定。
- 可采用钢管或电缆布线，型号中的D表示上进出线、X表示下进出线。
常见问题
BM(D)X51-DIP（不锈钢）适用于什么危险区域？
BM(D)X51-DIP 不锈钢粉尘防爆照明动力配电箱适用于可燃性粉尘21区和22区，所列标志为Ex tb IIIC T80℃ Db。
BM(D)X51-DIP不锈钢配电箱带K与不带K有什么区别？
BM(D)X51-DIP不锈钢配电箱型号中的K表示带总开关。总开关和支路组合会影响箱体布局及尺寸，应同时提供各回路电流与现场安装空间。
BM(D)X51-DIP（不锈钢）可以下进下出线吗？
BM(D)X51-DIP 不锈钢粉尘防爆照明动力配电箱：可以按所需方向配置，BM(D)X51-DIP型号中的X表示下进出线；应同时提供进出线数量、螺纹和电缆外径。
资料下载
BM(D)X51-DIP 系列选型资料（含不同材质配置）
中文 · PDF · 2 页 · 0.62 MB
上海鑫中兴电器产品选型总册
中文 · PDF · 70 页 · 22.22 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
