隔爆型结构
资料描述采用隔爆型结构，但两组防爆标志未对应到具体I-IV型号，不能自行分配温度组别。
SZBD 8223系列防爆LED灯
防爆LED灯圆形系列 · 专业防爆电气设备
SZBD 8223 系列 · 工业防爆照明
四种结构规格先按功率分档，再核对防爆、供电与安装条件
SZBD 8223系列包含I、II、III、IV四种结构规格，完整型号表按5-36W、40-70W、80-120W和130-150W分档。选型时先确定结构规格与准确功率，再确认供电电压、防爆标志、安装方式、引入口、带单位图纸及项目所需证书。
4种结构规格
资料：IP66
资料光效：≥130 lm/W
铝合金外壳
4
种结构规格
5-150W
按型号分档列示
≥130 lm/W
资料列示光效
IP66
资料列示防护等级
型号对比与选型
四种结构规格对应不同功率、重量和外形图示值。下列尺寸均来自PPT，原资料未标统一单位、公差和施工要求。
提示：表格可左右滑动查看完整参数。

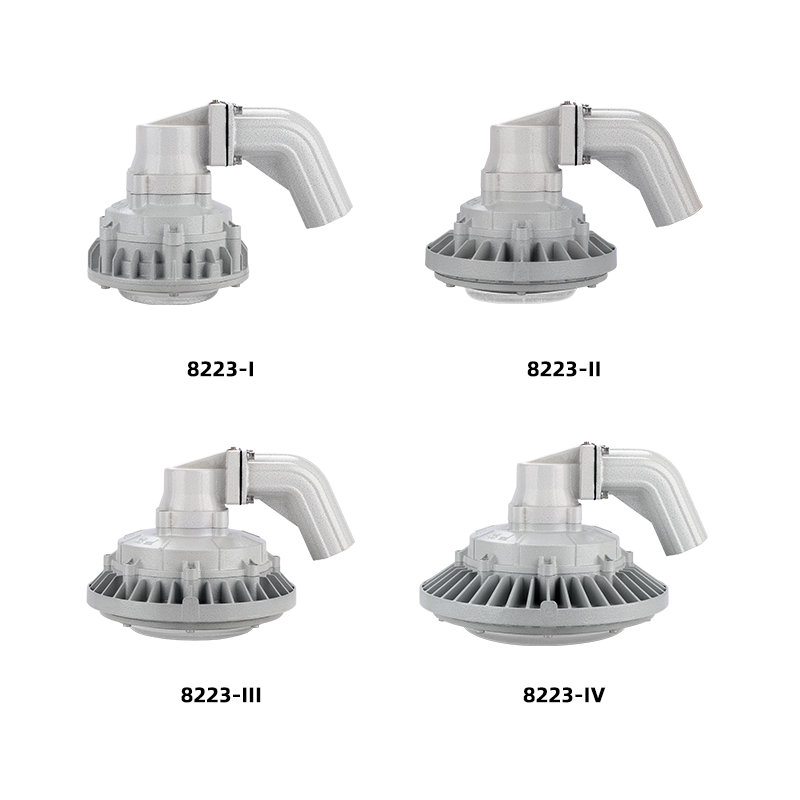

| 结构规格 | 资料功率 | 重量 | 灯体直径图示值 | 整体横向图示值 | 整体高度图示值 | 资料列示安装方式 |
|---|---|---|---|---|---|---|

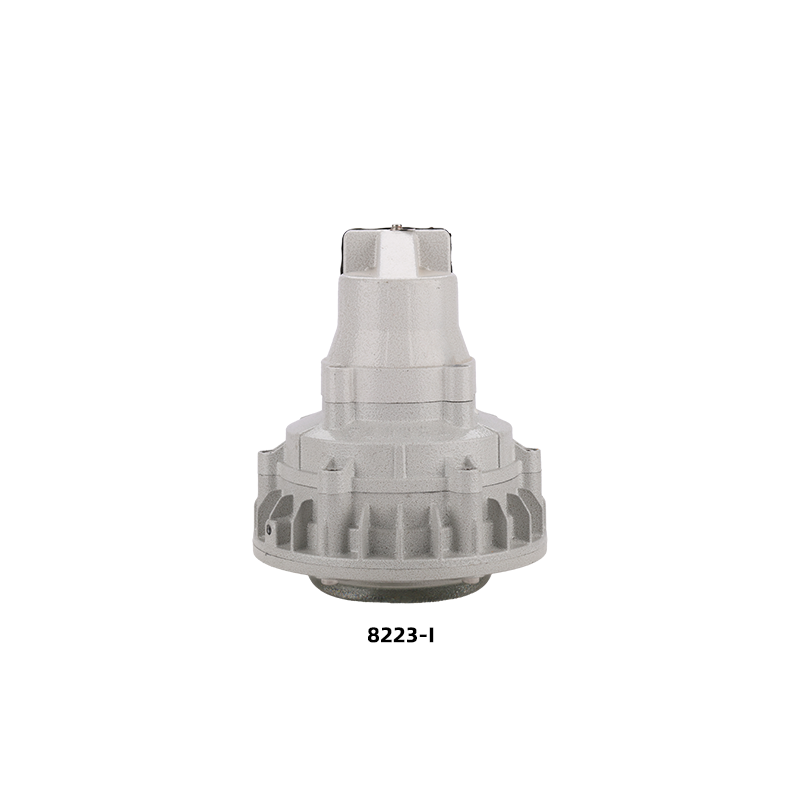

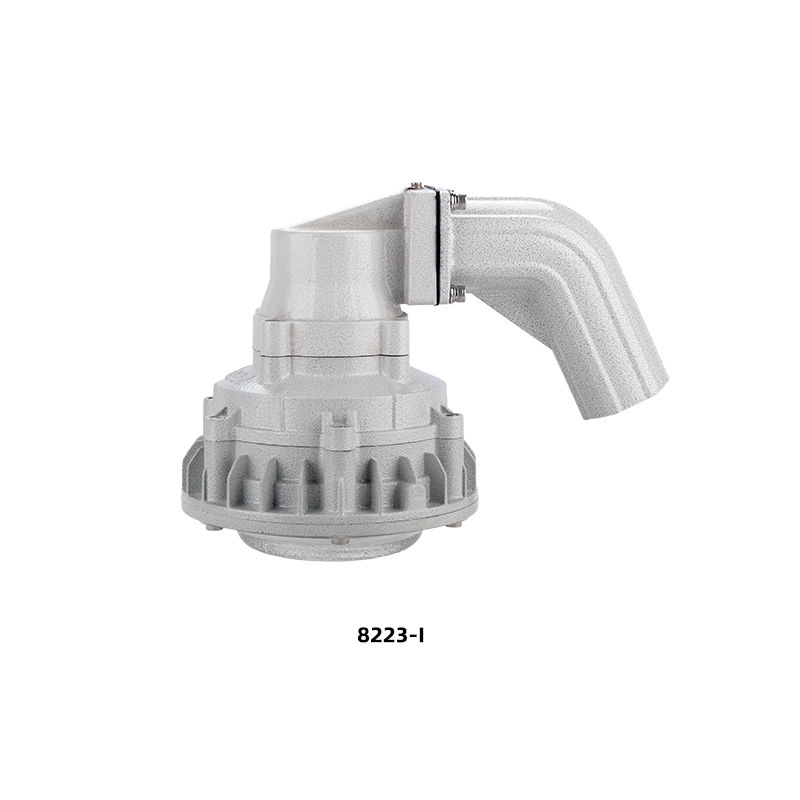

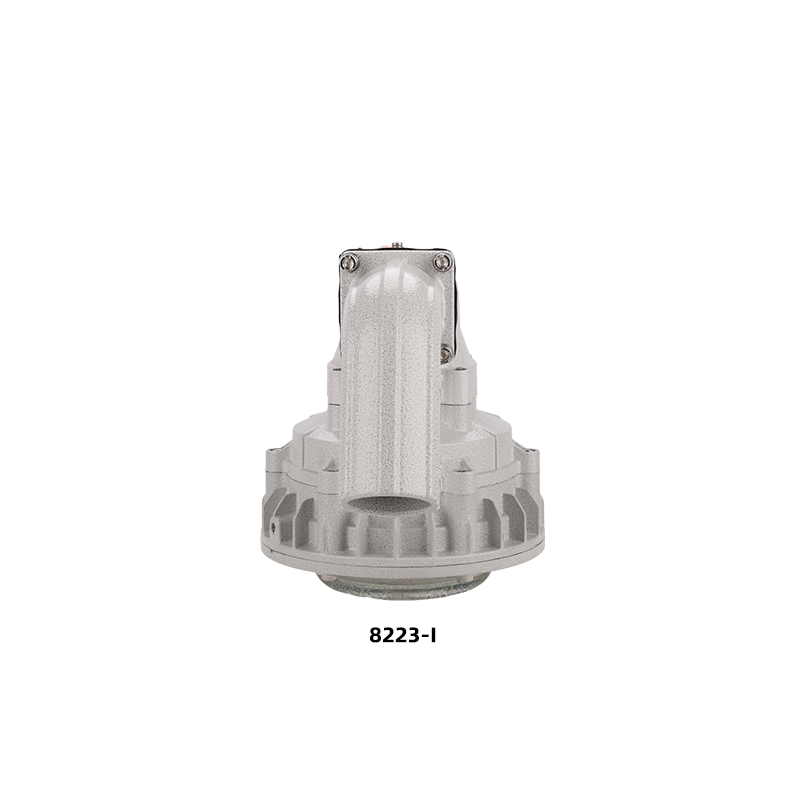

| 8223-I | 5-36W | 3.2kg | Φ174 | 299 | 221 | 吸顶、吊杆、壁式、支架、护栏、法兰 |

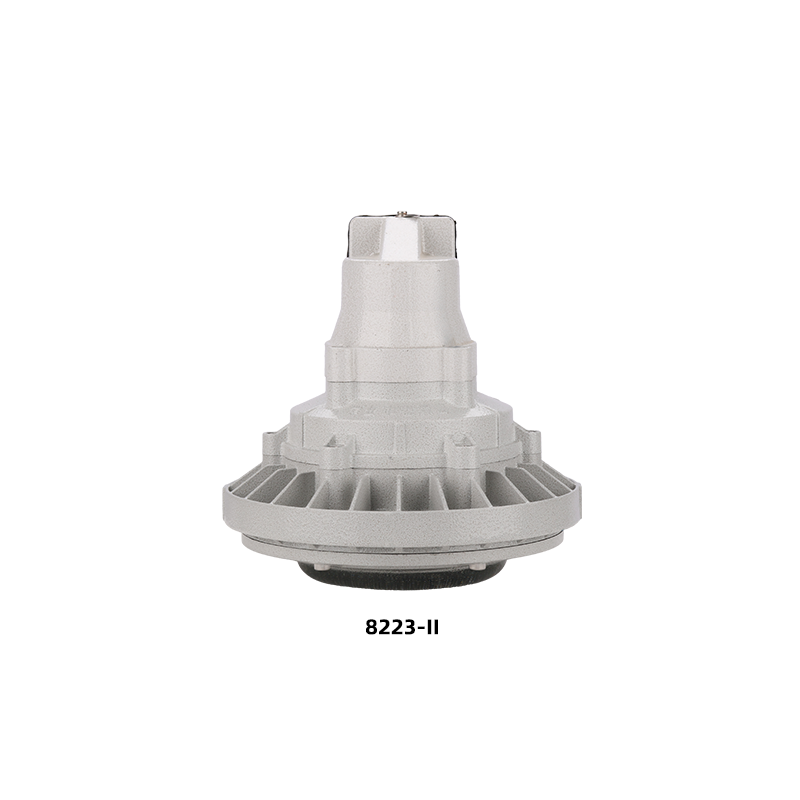

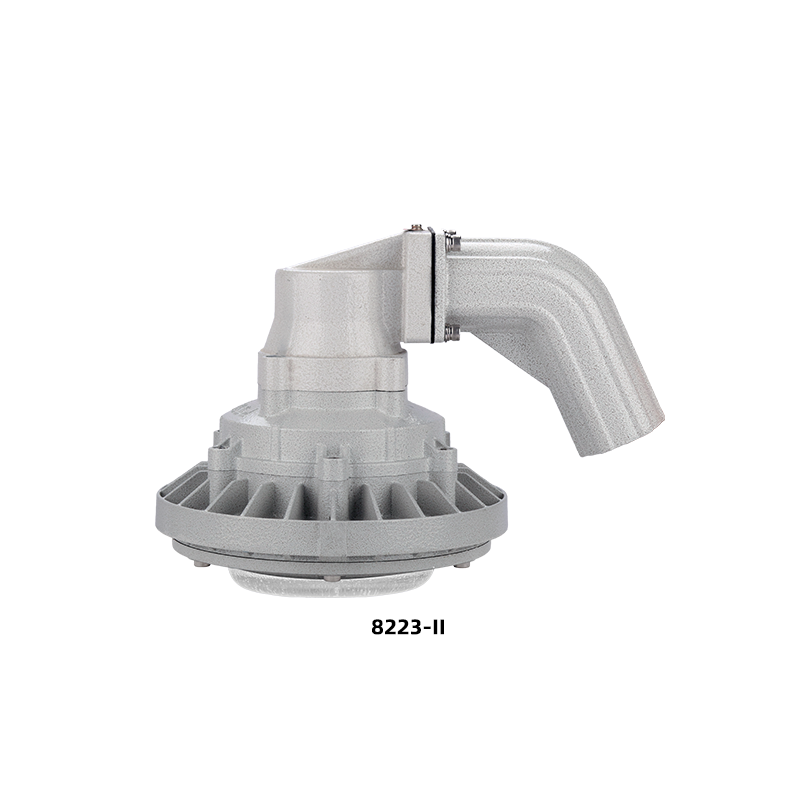

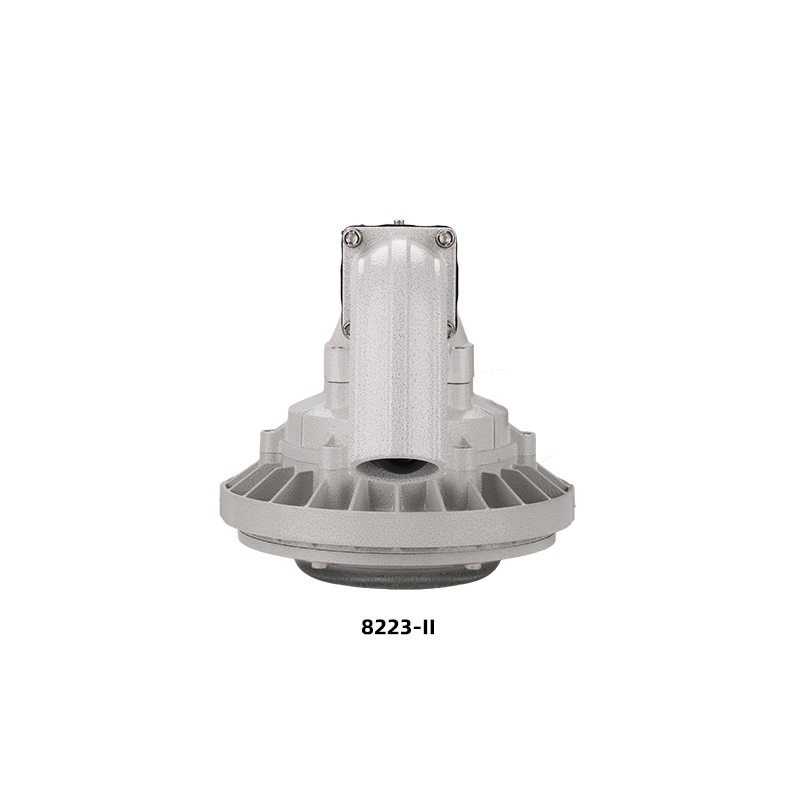

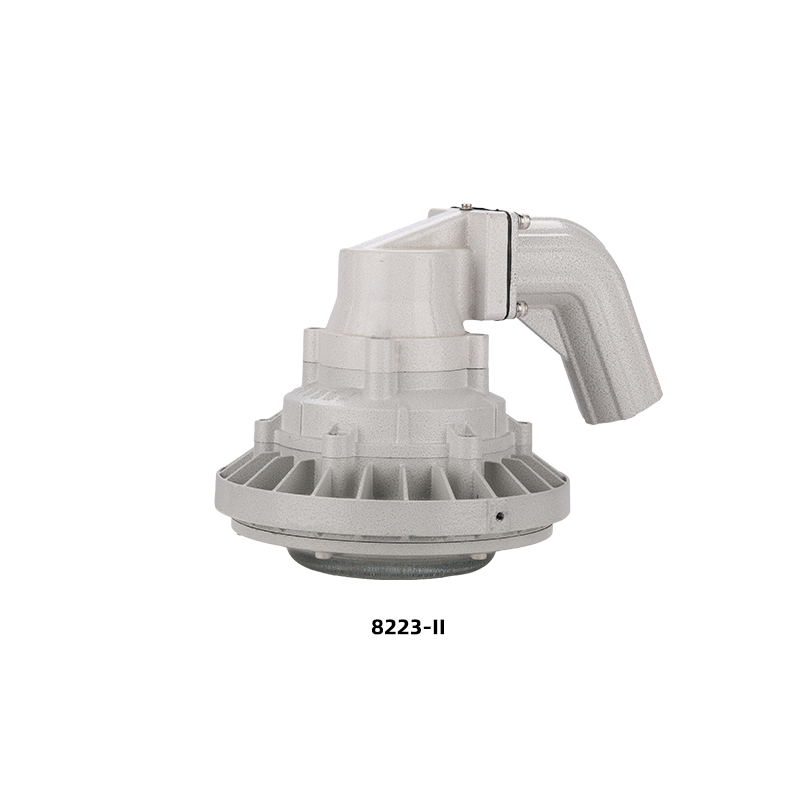

| 8223-II | 40-70W | 4.0kg | Φ215 | 318 | 227 | 吸顶、吊杆、壁式、支架、护栏、法兰 |

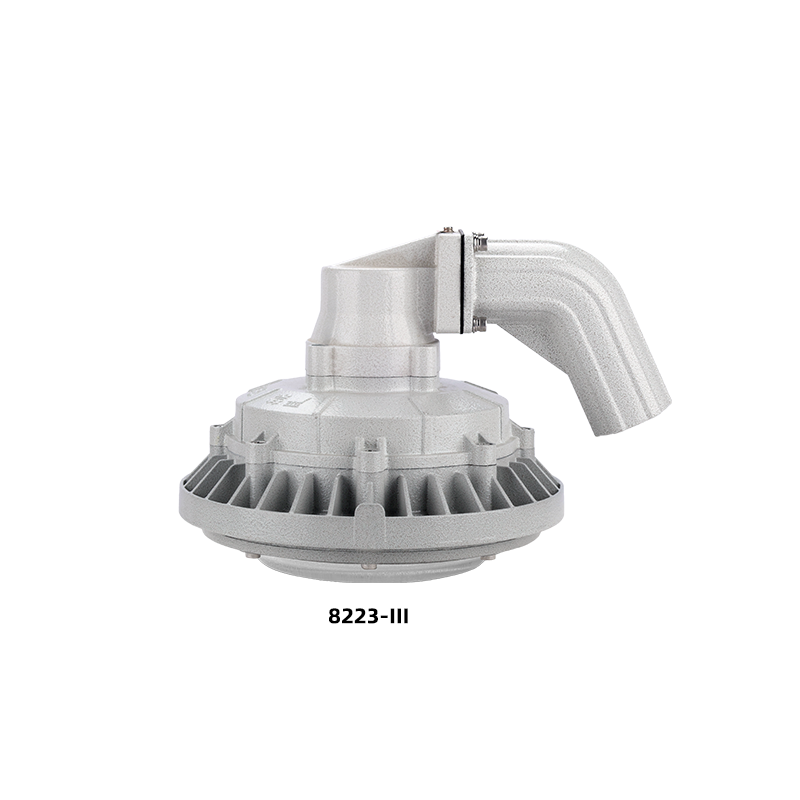

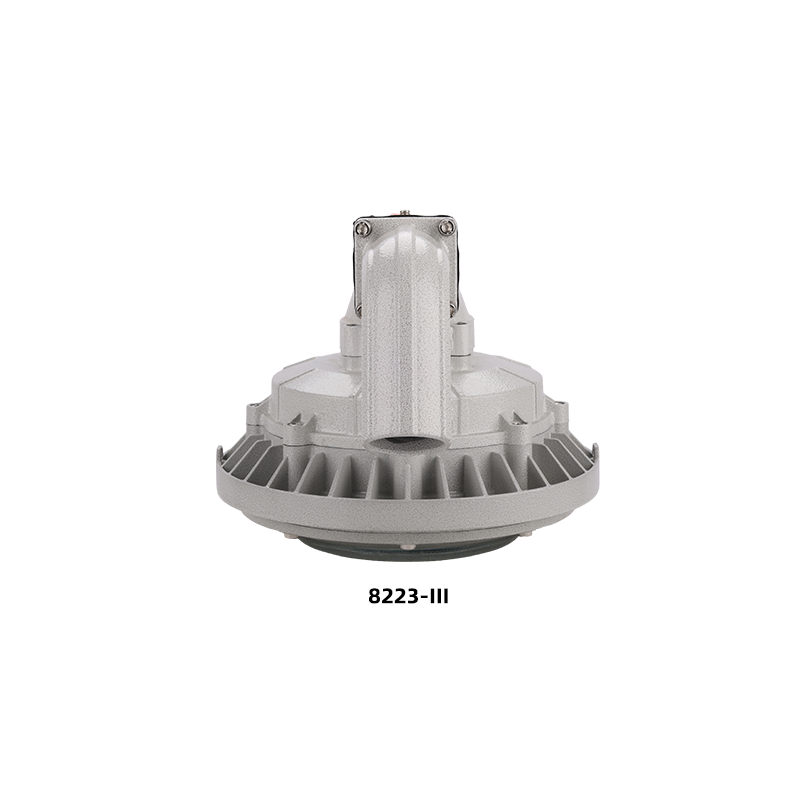

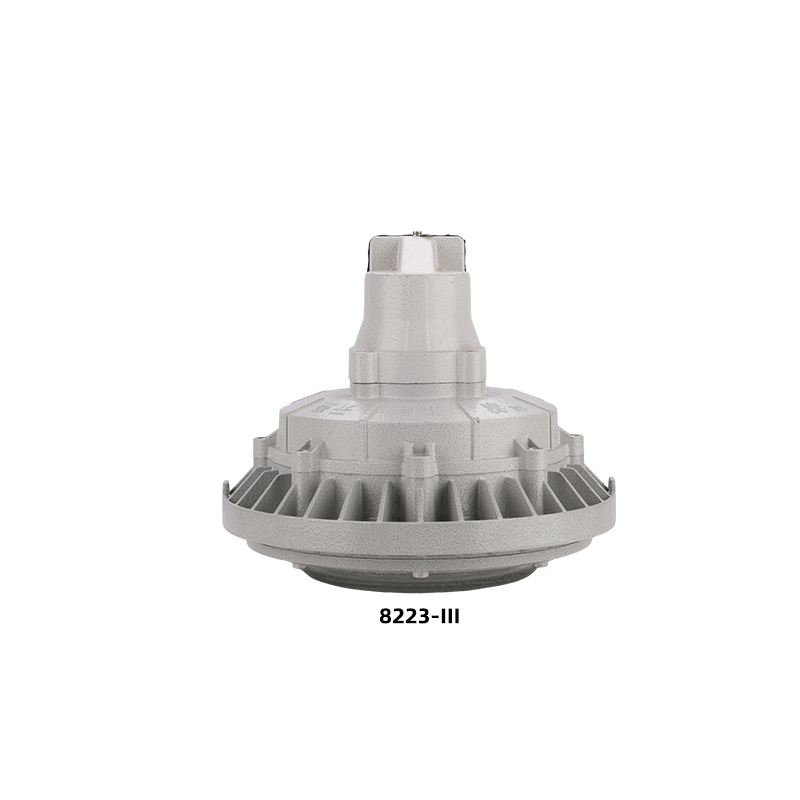

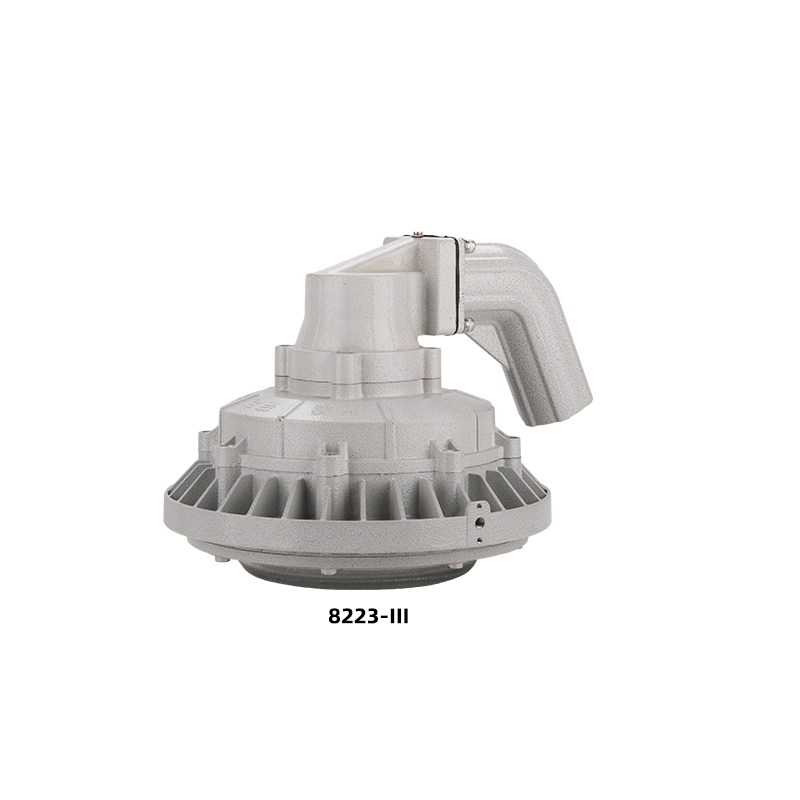

| 8223-III | 80-120W | 5.4kg | Φ260 | 342 | 236 | 吸顶、吊杆、支架 |

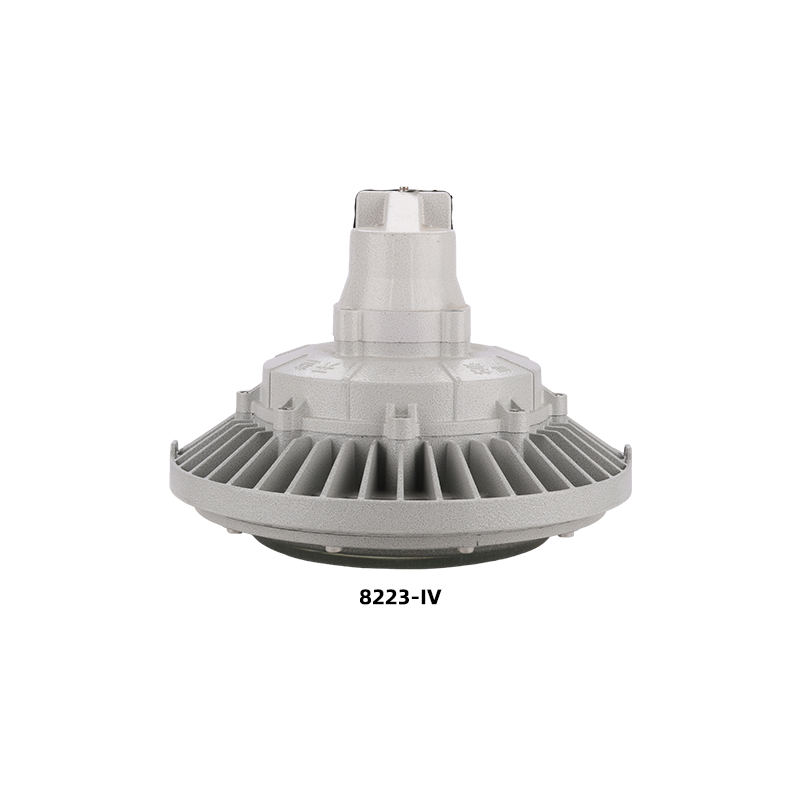

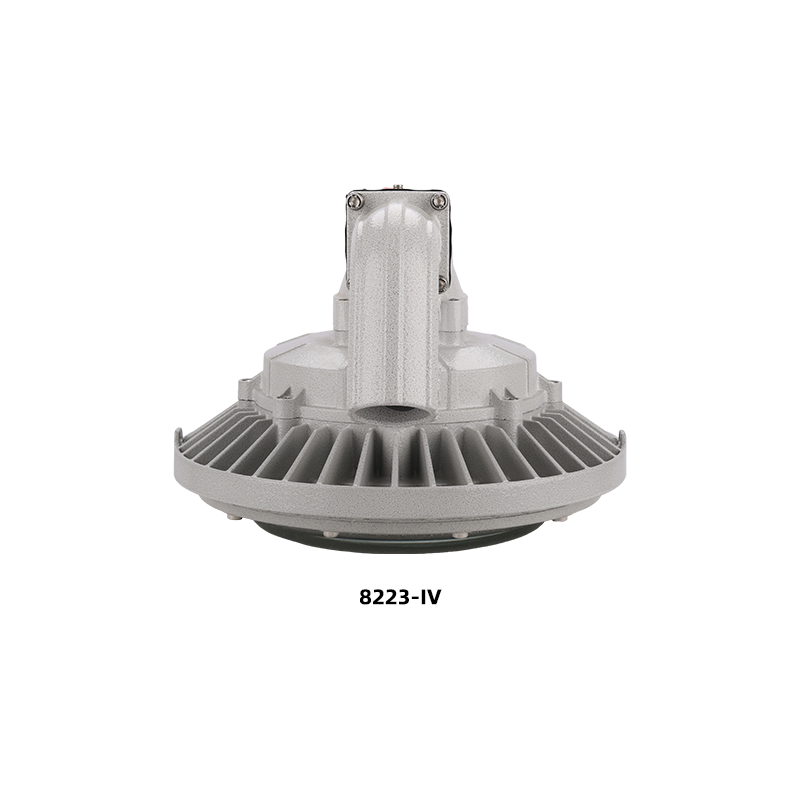

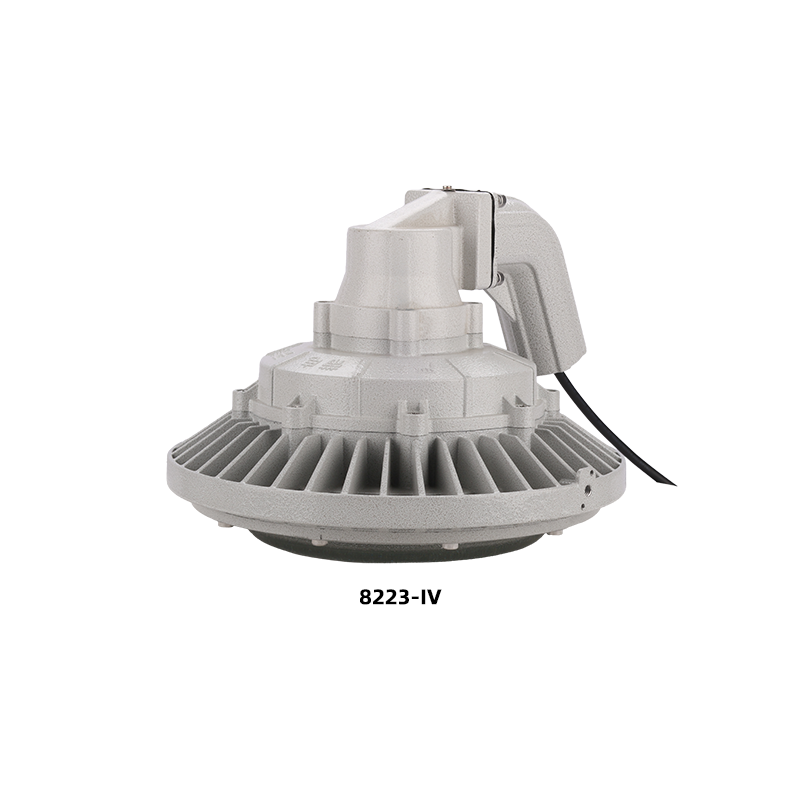

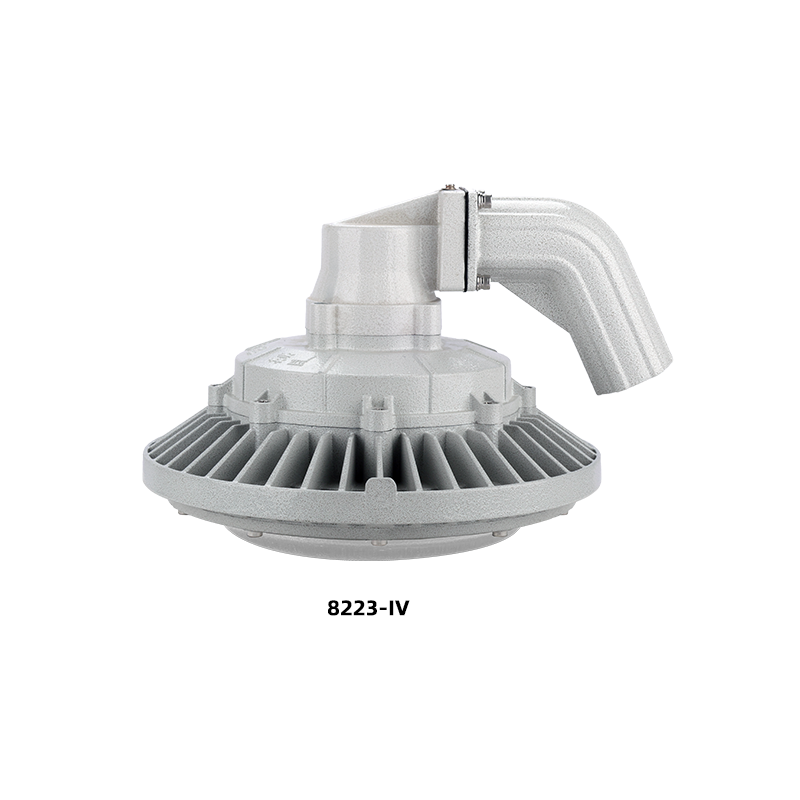

| 8223-IV | 130-150W | 6.9kg | Φ305 | 364 | 242 | 吸顶、吊杆、支架 |
功率与尺寸提示：5-150W是四个型号的分档范围，并非任意连续可选。第1页的5-70W仅对应当页展示的I、II型。所有图示尺寸缺少统一单位和公差，不能直接用于施工开孔、支架制作或安装放样。
系列共用参数
提示：表格可左右滑动查看完整参数。
| 资料列示执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.31；IEC 60079-0、IEC 60079-1、IEC 60079-31。资料未给年份、证书编号或签发机构 |
|---|---|
| 资料列示电压 | AC220V、DC220V、AC36V、ADC36V、AC24V、DC24V，要求下单注明。PPT原文“ADC36V”含义不明 |
| 光源、光效与配光 | LED光源；资料列示光效≥130 lm/W、配光角115°。实际光通量、色温、显色指数及IES、LDT未提供 |
| 防爆标志原文 | Ex db IIC T6 Gb；Ex tb IIIC T80°C Db。另列Ex db IIC T5 Gb；Ex tb IIIC T95°C Db。两组与I-IV型号的对应关系未说明 |
| 防护与防腐 | IP66；资料列示WF1，WF2为定制项 |
| 电缆引入口 | 第1页为M20×1.5，并列8-14mm电缆；第2页参数表及第4页列G3/4。具体型号和安装方案的接口配置必须在订货时确认 |
| 壳体、透明件与紧固件 | 铝合金外壳、钢化防眩玻璃、不锈钢外露紧固件；资料列示玻璃抗4J冲击 |
结构、材料与适用边界
铝合金外壳
资料列示铝合金外壳与抗UV、防腐蚀静电粉末涂装，未提供铝合金牌号、涂层厚度或标准颜色。
钢化防眩玻璃
资料列示钢化防眩玻璃并标称抗4J冲击，但未提供玻璃厚度、检测报告或完整试验条件。
光源资料边界
PPT把LM-80表述用于LED光源，但未附品牌、报告编号或覆盖范围，不能解释为整灯已取得LM-80认证。
危险区域适用边界原资料列示气体危险区域1区、2区，粉尘危险区域21区、22区，以及IIA、IIB、IIC和T1-T6等范围。具体项目能否使用，必须以所选配置的产品铭牌、防爆证书、环境介质、温度组别及项目规范为准，网页参数不能代替证书判断。
安装与项目确认
I、II型资料列示吸顶、吊杆、壁式、支架、护栏和法兰安装；III、IV型列示吸顶、吊杆和支架安装。由于不同页面把支架式分别写成K和Z，壁式又分别使用B1、B2与通用B，F/H和f/h也存在歧义，本页只展示中文安装方式，不自动生成完整型号后缀。
护栏与法兰示意
资料展示护栏、法兰、U型管夹、防爆活接头和防爆接线盒等组件。示意图中的2200、2500、175、202、Φ156及6-Φ13等数值未统一标注单位，附件是否标配也未说明。
施工前确认
确认承载结构、检修空间、安装方式、准确孔位、进线位置、电缆规格、附件供货范围及带单位确认图纸，再由具备资质人员按项目规范施工。
询价前请确认10项信息
提供以下条件后，才能核对具体型号、功率、防爆标志、供电、安装结构和附件。
- 8223-I、II、III或IV
- 准确功率，不用笼统范围代替
- 危险区域、介质和温度组别
- 供电电压与“ADC36V”含义确认
- 防爆标志与证书对应关系
- 中文安装方式及现场承载条件
- M20×1.5或G3/4引入口确认
- 电缆规格及WF1、WF2要求
- 带单位图纸、证书和验收资料
- 数量、交期、包装与质保
常见问题
四种规格如何快速选择？
先按5-36W、40-70W、80-120W和130-150W四个资料功率段筛选，再比较重量、灯体尺寸、安装空间及可用安装方式。功率范围不能当作连续任意可选。
引入口是M20×1.5还是G3/4？
PPT第1页列M20×1.5，并写适配8-14mm电缆；第2页参数表及第4页列G3/4。网页不替资料作出选择，订货前需按具体型号、安装方案、正式BOM和接线方案确认。
为什么第1页只写5-70W？
第1页只展示I、II型，所以功率只到70W；第2页和第3页的完整型号资料还包含III、IV型，系列分档上限为150W。本页以完整型号表为准，并保留该资料边界。
防爆标志能否直接用于项目选型？
不能只凭网页确定。PPT列示T6/T80°C和T5/T95°C两组标志，但未说明各型号或功率的对应关系，也没有提供证书编号，必须结合介质、区域、环境温度、铭牌和证书核对。
“ADC36V”代表什么？
本次PPT原文写作“ADC36V”，没有解释其准确含义。网页保持原文并标记待确认，不擅自改成AC36V、DC36V或AC/DC36V。
LM-80是否代表整灯认证？
不能这样理解。PPT只把LM-80表述用于LED光源，未提供光源品牌、报告编号或整灯认证范围。
网页尺寸能否直接用于施工？
不能。PPT外形和安装示意没有统一长度单位、公差、载荷和完整施工要求，采购、开孔、支架制作和施工出图应使用带单位的确认版图纸。
