70° / 140°来自9311参数表
技术参数表按功率段分别写70°和140°。由于同一张表的产品型号是9311，本页仅保留来源原值，不能将其直接作为8312全部配置的额定角度。

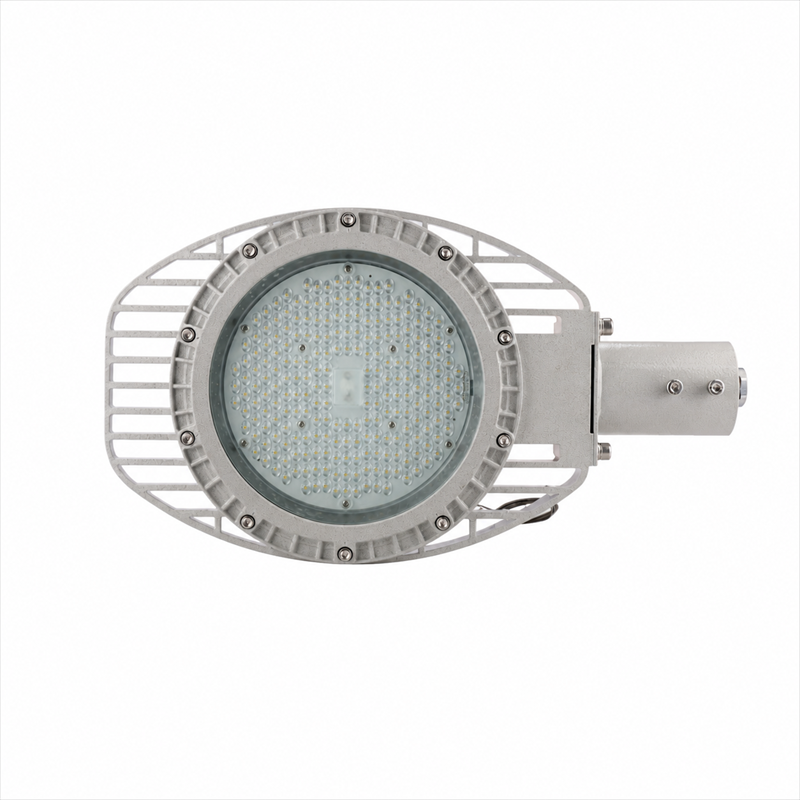

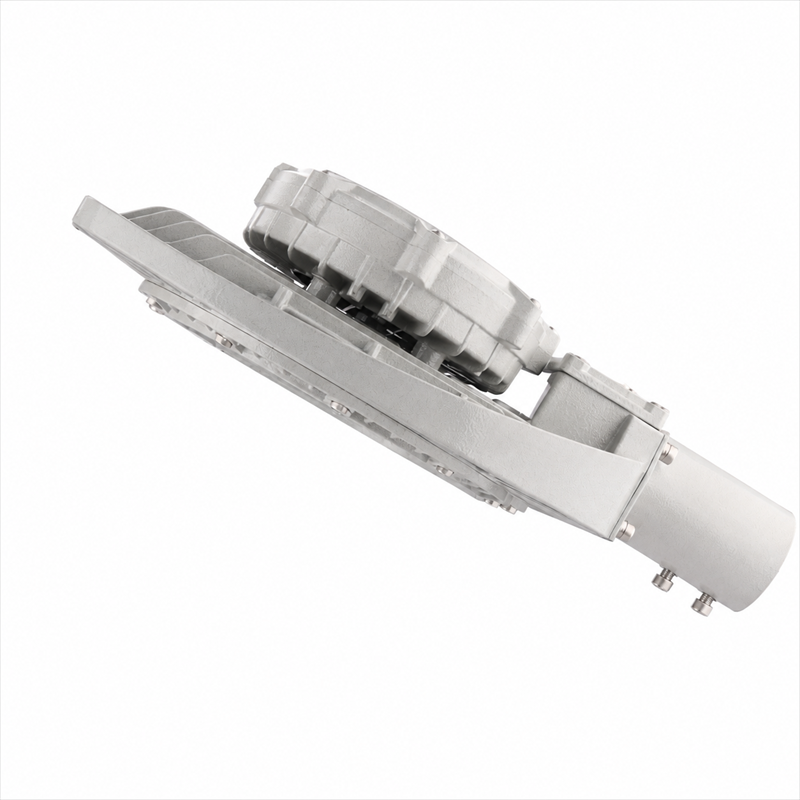

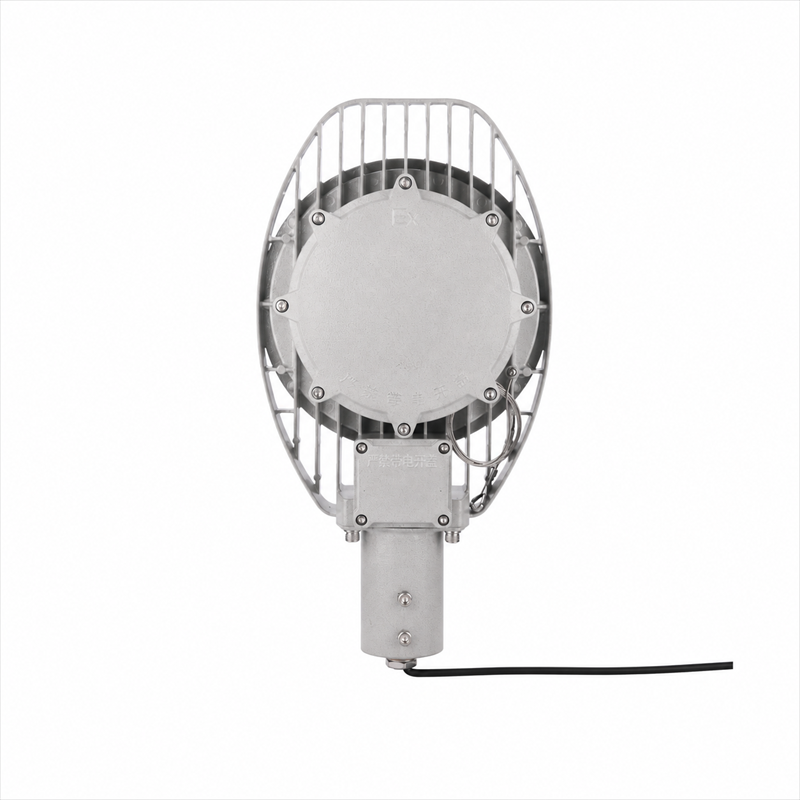

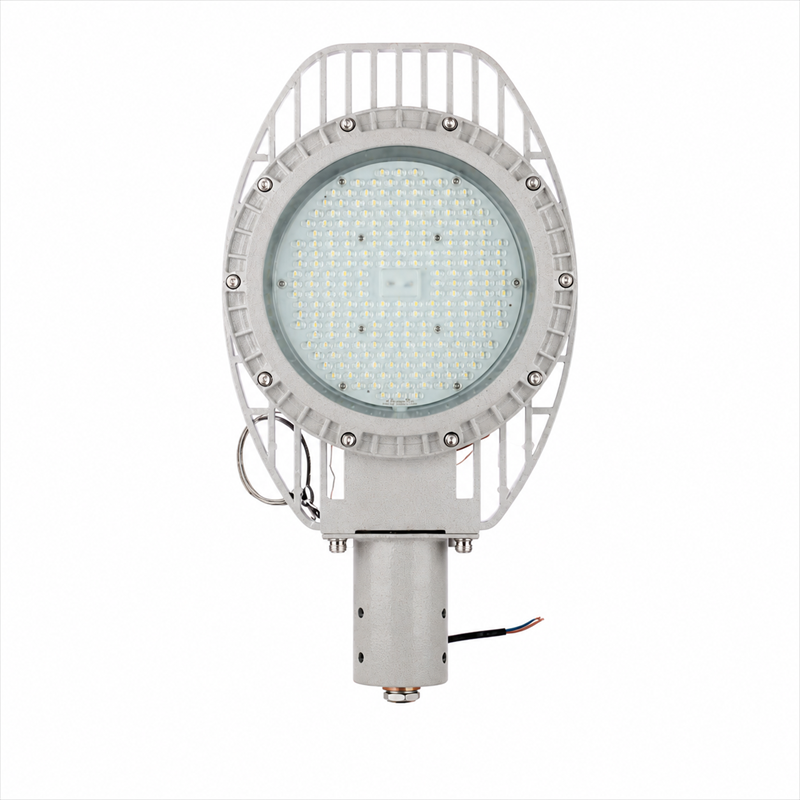

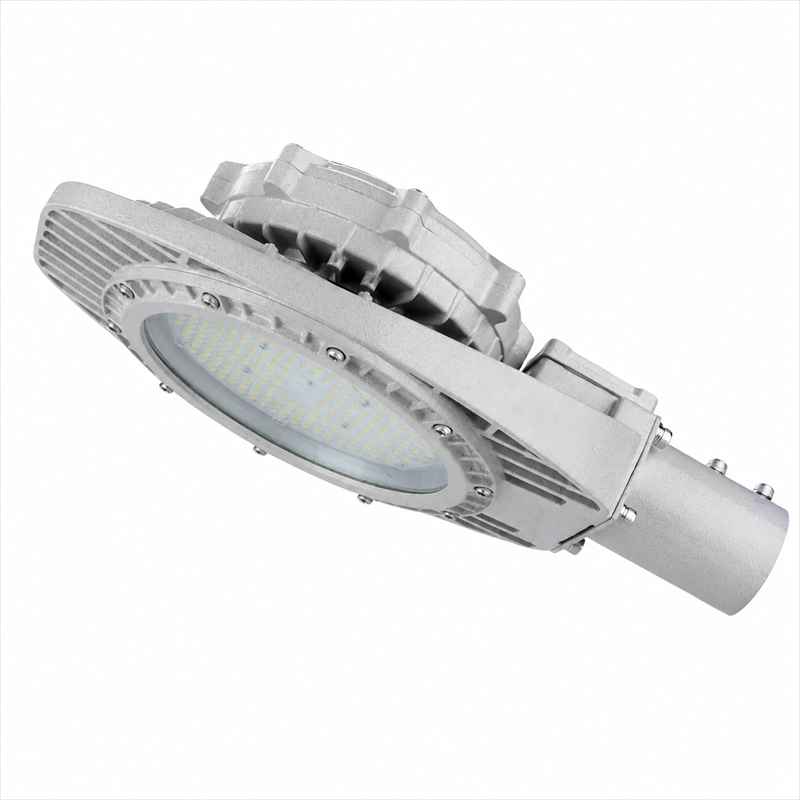

SZBD 8312 防爆LED路灯
防爆LED灯方形系列 · 专业防爆电气设备
SZBD 8312 · 工业危险环境道路照明
可按道路照明结构初选，型号、参数归属与证书必须先确认
SZBD 8312防爆LED路灯用于石油开采、炼油、化工、军工、电力及冶金等危险环境的道路照明。产品图与配光图标注8312，但技术参数表写9311；网页用于初步选型，不能替代铭牌、防爆合格证、确认图纸或技术协议。
路灯杆安装
表列功率：50-150W / 160-200W
表列：IP66
壳体材料未提供
50-150W
160-200W
160-200W
9311参数表列示功率段
AC220V
9311参数表列示电压
>120 lm/W
资料表原值，字段待确认
8.6 / 8.7kg
9311参数表列示重量
型号与选型边界
提示：表格可左右滑动查看完整参数。
| 站内型号 | 前缀来源 | 型号来源 | 表列功率 | 表列电压 | 选型结论 |
|---|---|---|---|---|---|
| SZBD-8312 | 页眉写SZBD；文件名写SZFD8312.pptx | 产品图、配光图写8312；参数表写9311 | 50-150W；160-200W | AC220V | 先统一前缀和型号，再确认功率、配光、证书及安装 |
当前草稿口径：只建立一个SZBD-8312站内SKU，不按两个功率段自行拆分多个SKU。SZFD和9311仅作为来源冲突披露，不新增第二个产品或SKU。
技术参数与资料口径
提示：表格可左右滑动查看完整参数。
| 项目 | PPT参数表列示 | 使用边界 |
|---|---|---|
| 功率与电压 | 50-150W；160-200W；AC220V | 参数表型号为9311；未给频率、电压容差或宽电压范围 |
| 光效字段 | “光通量”栏写>120 lm/W | 单位更像光效，不能当作流明值或换算总光通量 |
| 色温与显色 | 5700K、6300K、5000K、4000K、3500K、3000K；Ra>80 | 具体可供色温、容差及组合需订单确认 |
| 防爆与防护 | Ex db eb IIC T4/T5/T6 Gb；Ex tb IIIC T80°C/T95°C/T130°C Db；IP66 | 参数表型号为9311，且未提供8312证书、标准、编号或IP报告 |
| 发光角度 | 50-150W列70°；160-200W列140° | 8312-200W配光图平均光束角为83.4°，三者不能合并 |
| 连接与重量 | G3/4；8.6kg（50-150W）；8.7kg（160-200W） | 电缆、密封接头配置、净重/毛重口径及参数归属未确认 |
83.4°来自8312-200W配光图
配光图标示平均光束角83.4°，C0/180、C30/210、C60/240和C90/270分别为71.5°、67.6°、77.8°和117.0°。PPT未提供测试机构、样品编号或完整IES/LDT文件。
结构与材料边界
壳体材料未明确
PPT列出电源腔盖、电源腔、壳体、壳圈和路灯头等结构，但没有给出壳体材质、牌号或表面处理；本页不猜测铝合金、压铸铝或任何具体材料。
透明件与紧固件
资料写钢化玻璃灯罩、抗4J冲击和高防腐不锈钢外露紧固件；玻璃厚度、不锈钢牌号、检测报告及“抗热聚变”原文含义均未提供。
光源与内部结构
结构图列出驱动电源、LED聚光模组、钢化玻璃、硅胶垫、接线端子和G3/4电缆引入口。LM-80仅为PPT对LED光源的声明，不代表整灯认证。
尺寸、灯杆与安装确认
灯具尺寸图列出正视最大宽度277.29、整体长度/高度507.2、侧视最大深度132.93，但图中没有标明单位。以上只能称为图示数值，不能直接写成毫米或替代带单位、公差和接口尺寸的确认图。
灯杆示意展示单臂与双臂结构，标注Q235、弯臂R800、灯杆数值9000、壁厚t=3.5mm，并列出320×320、Ø320、4-25×50腰形孔配M20螺栓等法兰信息。除t=3.5mm和M20外，多数图示数值没有统一标注单位。
灯杆、灯臂、法兰和地脚螺栓均为安装示意，资料没有说明它们属于标准供货、选配还是工程参考，也未给安装套筒内径、适配杆径、允许角度、紧固扭矩或风阻面积。
施工前必须确认正式前缀与型号、危险区域和介质、证书匹配、供电、功率、色温、配光、灯具接口、尺寸单位、灯杆结构、基础条件、线缆与密封、附件供货范围及经确认的施工图。安装应由具备资质人员按项目图纸和适用规范执行。
询价前请确认10项信息
提供以下条件后，才能核对8312正式型号、道路配光、防爆配置、灯杆安装和项目资料。
- SZFD/SZBD前缀及8312/9311型号确认
- 目标功率及数量
- 危险介质、区域和温度条件
- AC220V供电条件
- 色温与显色要求
- 70°/140°与项目配光要求
- G3/4进线及电缆规格
- 尺寸单位、灯杆接口与基础条件
- 灯具、灯杆及附件供货范围
- 证书、价格、交期、质保和项目文件
常见问题
产品前缀是SZBD还是SZFD？
PPT两页页眉写SZBD，源文件名则为SZFD8312.pptx。本草稿按页面可见的SZBD建立，但正式发布、报价和报审前必须向资料提供方确认正确前缀。
产品究竟是8312还是9311？
产品图和8312-200W配光图写8312，但PPT参数表写9311。本页按8312建立草稿并公开披露冲突；正式公开前须用铭牌、证书或确认技术表统一型号。
>120 lm/W能否理解为光通量？
不能。PPT把该值放在“光通量”栏，但lm/W是光效单位。本页只按资料原值披露，不将其换算成流明，也不据此推算整灯光通量。
70°、140°和83.4°哪个是正确角度？
9311参数表按功率段列70°和140°，8312-200W配光图给出平均光束角83.4°。PPT未说明透镜版本、测试条件和定义关系，不能任选一个覆盖其他口径。
灯具外形尺寸是多少？
尺寸图列277.29、507.2和132.93，但没有单位。报价、开孔和安装前应取得带单位、公差、套筒尺寸与适配杆径的确认图。
灯杆和法兰是否随灯标配？
资料只给安装示意，没有说明灯杆、灯臂、法兰和M20螺栓属于标准供货。询价时应分别确认灯具本体、灯杆系统、附件与施工范围。
网页参数能否直接用于施工或认证？
不能。施工、基础设计、证书匹配和正式采购必须使用确认后的型号、带单位图纸、铭牌、防爆合格证、BOM和双方技术协议。
