产品概述
BND不锈钢防爆接近开关用于危险场所非接触位置检测，采用不锈钢外壳，材质代号g。可选电感式或电容式、齐平或非齐平安装，以及NPN、PNP输出；R型仅限电感式。额定电压DC10～36V，额定电流500mA，防护等级IP66。
主图为系列外形示意，外壳材质为不锈钢。
供电电压
DC10～36V
额定电流
500mA
防护等级
IP66
外壳材质
不锈钢
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区。
- 可用于化工、炼油、石油开采、海洋石油平台、油轮等危险场所。
- 户内、户外均可使用，按现场介质组别及温度条件选型。
产品特点
- 采用不锈钢外壳，型号中的材质位为g。
- 内置元器件采用贴片加工，整体采用环氧树脂封灌。
- 自带2m PVC电缆，电缆长度可按要求定做。
- 提供齐平T和非齐平M安装，螺纹规格M8、M12、M18、M30。
型号选择
- 本款材质位g表示不锈钢外壳；T表示齐平，M表示非齐平。

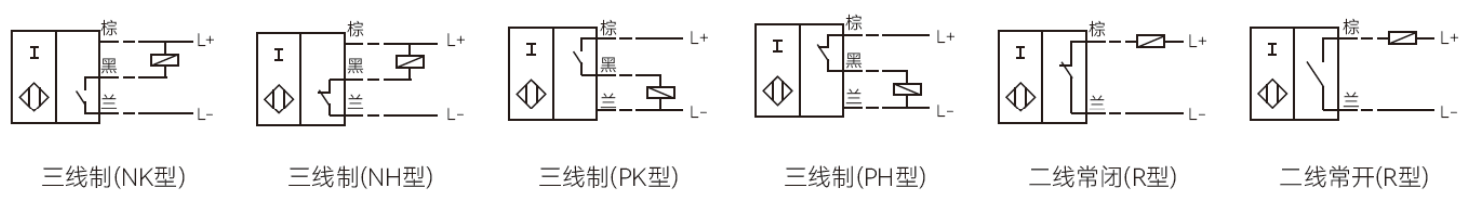

- NK为NPN常开，NH为NPN常闭，PK为PNP常开，PH为PNP常闭；R型仅限电感式，RK常开、RH常闭。
- 选型同时注明检测方式、螺纹规格、工作距离、输出形式和电缆长度。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 不锈钢 |
| 气体防爆标志 | Ex mb IIC T6 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.9、GB/T 3836.31 |
| 额定电压 | DC10～36V |
| 额定电流 | 500mA |
| 电缆外径 | φ3～φ5mm |
| 标配电缆 | 2m PVC电缆，可定制长度 |
| 防护等级 | IP66 |
提示：表格可左右滑动查看完整参数。
| 型号（□为输出代号） | 螺纹 | 工作距离（mm） | 开关频率（Hz） |
|---|---|---|---|
| BND-A30gT1-36□ | M8 | 1 | 1500 |
| BND-A30gT2-36□ | M8 | 2 | 1500 |
| BND-A30gT2-36□ | M12 | 2 | 1000 |
| BND-A30gT4-36□ | M12 | 4 | 1000 |
| BND-A30gT5-36□ | M18 | 5 | 500 |
| BND-A30gT8-36□ | M18 | 8 | 500 |
| BND-A30gT10-36□ | M30 | 10 | 200 |
| BND-A30gT15-36□ | M30 | 15 | 200 |
| BND-A30gM2-36□ | M8 | 2 | 1000 |
| BND-A30gM4-36□ | M8 | 4 | 1000 |
| BND-A30gM4-36□ | M12 | 4 | 800 |
| BND-A30gM8-36□ | M12 | 8 | 800 |
| BND-A30gM8-36□ | M18 | 8 | 500 |
| BND-A30gM16-36□ | M18 | 16 | 500 |
| BND-A30gM15-36□ | M30 | 15 | 200 |
提示：表格可左右滑动查看完整参数。
| 型号（□为输出代号） | 螺纹 | 工作距离（mm） | 开关频率（Hz） |
|---|---|---|---|
| BND-A30gT1-36□ | M8 | 1 | 1500 |
| BND-A30gT2-36□ | M12 | 2 | 1000 |
| BND-A30gT5-36□ | M18 | 5 | 500 |
| BND-A30gT10-36□ | M30 | 10 | 200 |
| BND-A30gM2-36□ | M8 | 2 | 1000 |
| BND-A30gM4-36□ | M12 | 4 | 800 |
| BND-A30gM8-36□ | M18 | 8 | 500 |
| BND-A30gM15-36□ | M30 | 15 | 200 |

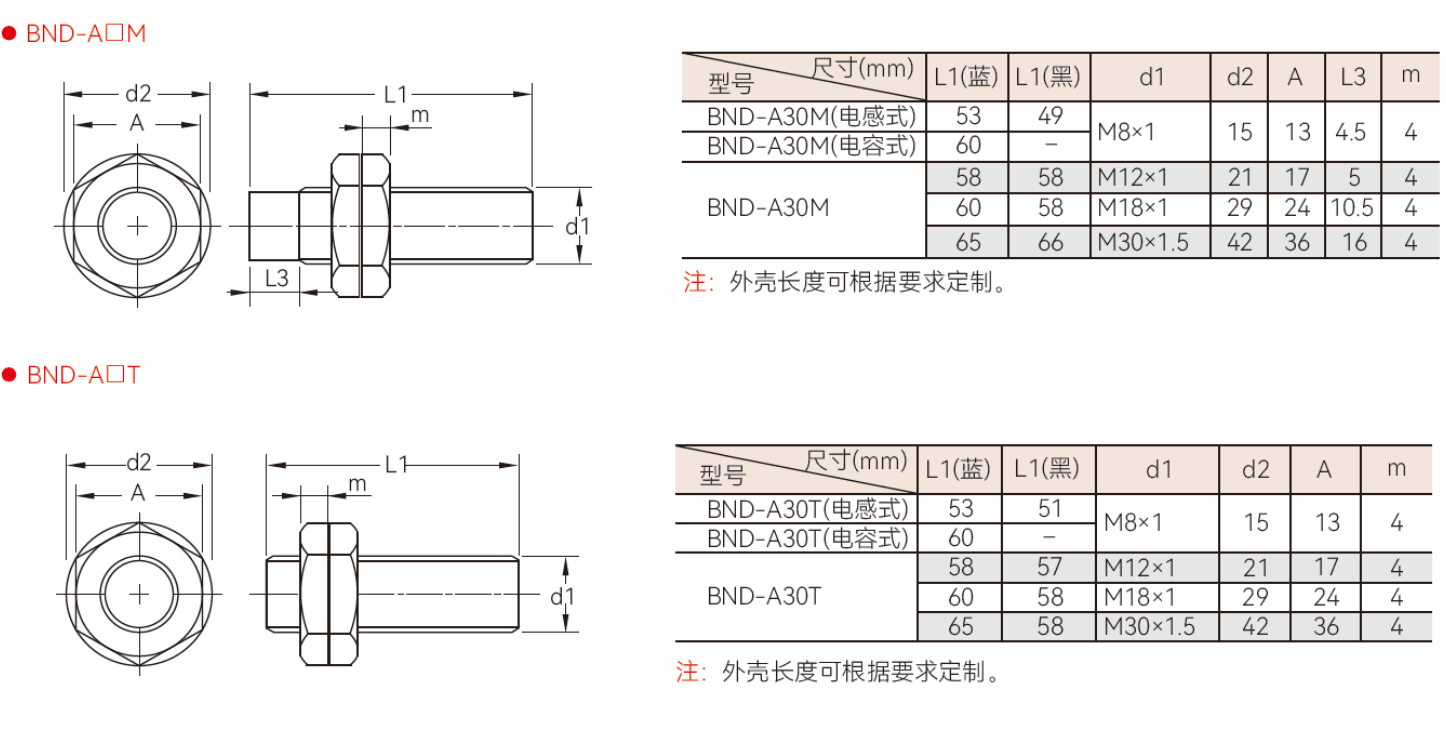

外形与安装
- 检测金属物体宜选电感式。
- 电容式不能直接装在带接地装置的金属外壳上，本款金属外壳产品应采用绝缘支架固定。
- 按齐平或非齐平结构对应外形图安装；外壳长度可按要求定制。
常见问题
BND不锈钢款检测金属物体应选哪种？
BND不锈钢款检测金属物体推荐电感式，不建议选择电容式。
BND不锈钢款有哪些输出形式？
BND不锈钢款可选NPN常开/常闭、PNP常开/常闭；电感式还可选R型，RK为常开、RH为常闭。
BND不锈钢款齐平和非齐平如何表示？
BND不锈钢款型号T为齐平安装，M为非齐平安装；工作距离和安装螺纹应结合对应参数表选择。
BND不锈钢款采用什么外壳？
BND不锈钢款采用不锈钢。型号材质位为g。
资料下载
BND 系列选型资料（含不同材质配置）
中文 · PDF · 2 页 · 0.71 MB
上海鑫中兴电器产品选型总册
中文 · PDF · 70 页 · 22.22 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
