产品概述

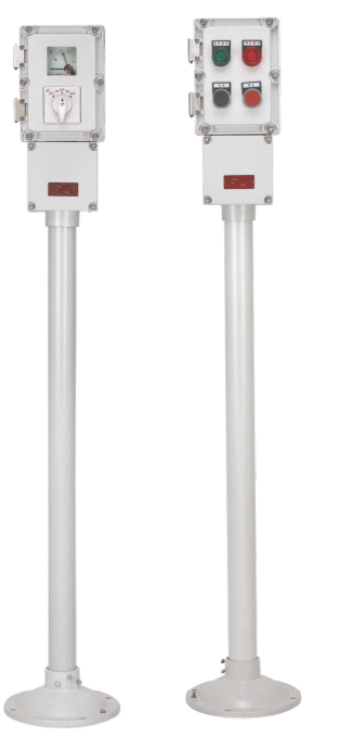

BZC51防爆操作柱用于设备现场启停、切换与运行状态监视，可组合按钮、指示灯、转换开关及仪表。铝合金外壳提供挂式、立柱式安装，额定电压不高于AC690V，防护等级IP66。
额定电压
≤AC690V
额定电流
6 / 10 / 16A
防护等级
IP66
安装方式
挂式 / 立柱式
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区。
- 可用于化工、炼油、石油开采、海洋石油平台、油轮等危险场所。
- 户内、户外均可使用，按现场介质组别及温度条件选型。
产品特点
- 铝合金压铸外壳经高压静电喷塑，外露紧固件采用不锈钢。
- 盖板采用不锈钢合页，隔爆面之外设置发泡密封条。

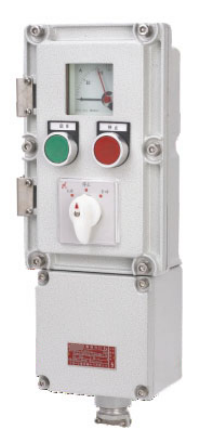

- 内装按钮、指示灯、转换开关、电流表、电压表、频率表、转速表、电位器和接线端子。
- 转换开关提供多种接点功能；急停可选防误操作或挂锁。
型号选择
- A、B、D、K分别表示按钮、电流表、指示灯、开关，后接数量，未装不注。
- 按元件数量选择I、II、III或IV型外壳，并选择挂式或立柱式。
- 开关代号应匹配启停、正反转、自动/手动、锁停或换相测量等目标功能。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 铝合金 |
| 气体防爆标志 | Ex db eb IIB T6 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.3、GB/T 3836.31 |
| 额定电压 | ≤AC690V |
| 额定电流 | 6、10、16A |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2可选，订购时注明 |
提示：表格可左右滑动查看完整参数。
| 安装方式 | 螺纹 | 电缆外径（mm） |
|---|---|---|
| 挂式 | G1/2～G1 1/2 | φ7～φ30 |
| 立柱式 | G3/4、G1 | φ9～φ18 |
提示：表格可左右滑动查看完整参数。
| 代号 | 功能 |
|---|---|
| A | 停止/运行/启动，功能与双按钮相同，自动复位 |
| B | 带锁停档位，启动自动复位 |
| D | 用于小功率负载电源通断 |
| E | 正反转控制，正反启动自动复位 |
| F | 自动/停止/手动选择 |
| U | 自动/手动双控选择 |
| V | 电压换相测量 |
| e | 急停使用，向左或向右均断开 |
外形与安装

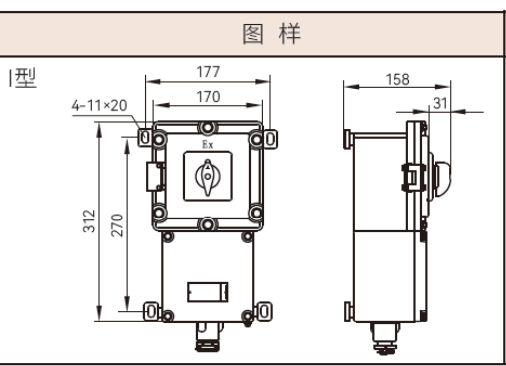

- 挂式按对应安装孔布置；立柱式总高度为立柱加操作柱头高度。

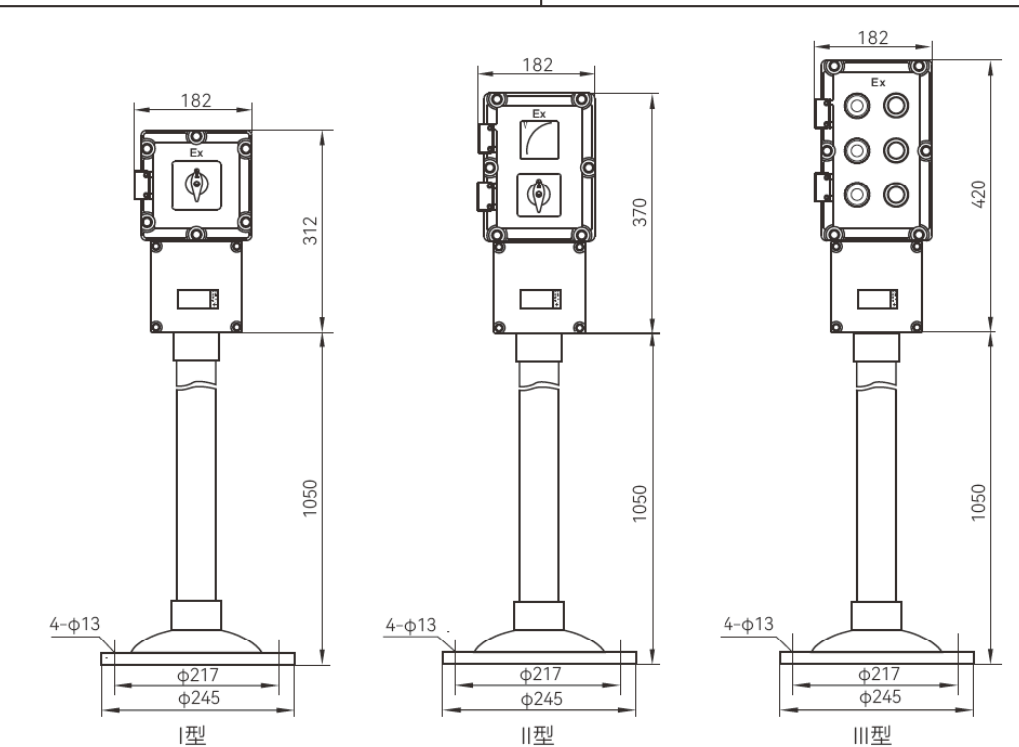

- 图示立柱高度1050mm，底座外径φ245mm、安装孔圆φ217mm，安装孔4-φ13mm。
- 订货提供原理图、元件配置、开关代号、安装方式及进线要求。
常见问题
BZC51挂式和立柱式的进线口有何区别？
BZC51挂式进线螺纹G1/2～G1 1/2，适配φ7～φ30mm电缆；立柱式为G3/4或G1，适配φ9～φ18mm电缆。
BZC51可以控制电机正反转吗？
BZC51可选E代号转换开关，功能与三按钮相同，用于电机正反转控制，正反启动均自动复位，需配合对应控制回路。
BZC51立柱式的高度如何计算？
BZC51图示立柱为1050mm，整机高度还需加上所选操作柱头高度。
