弯头连接结构，适合护栏与法兰安装方案

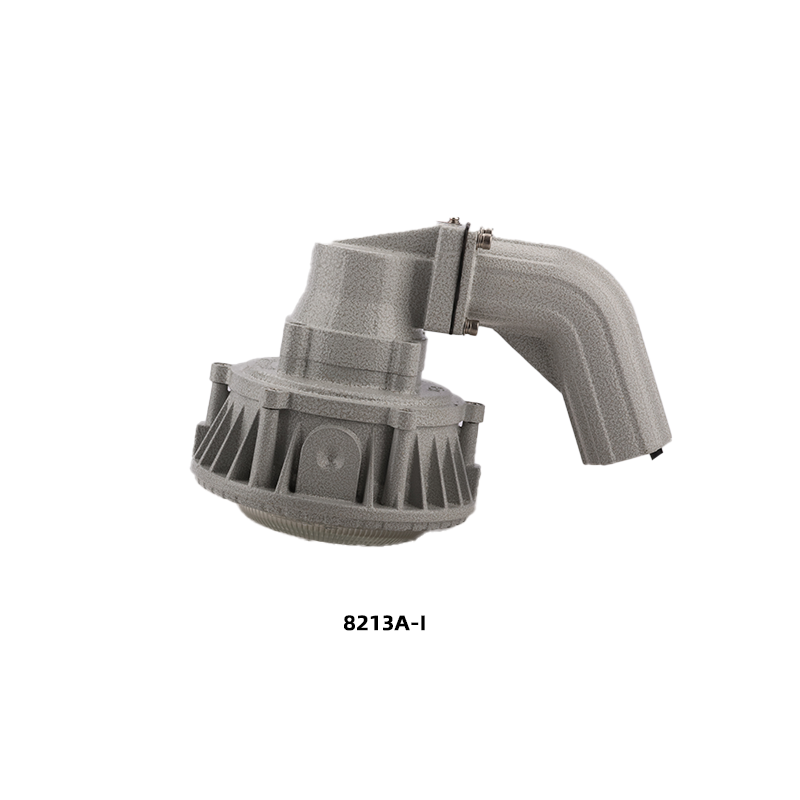

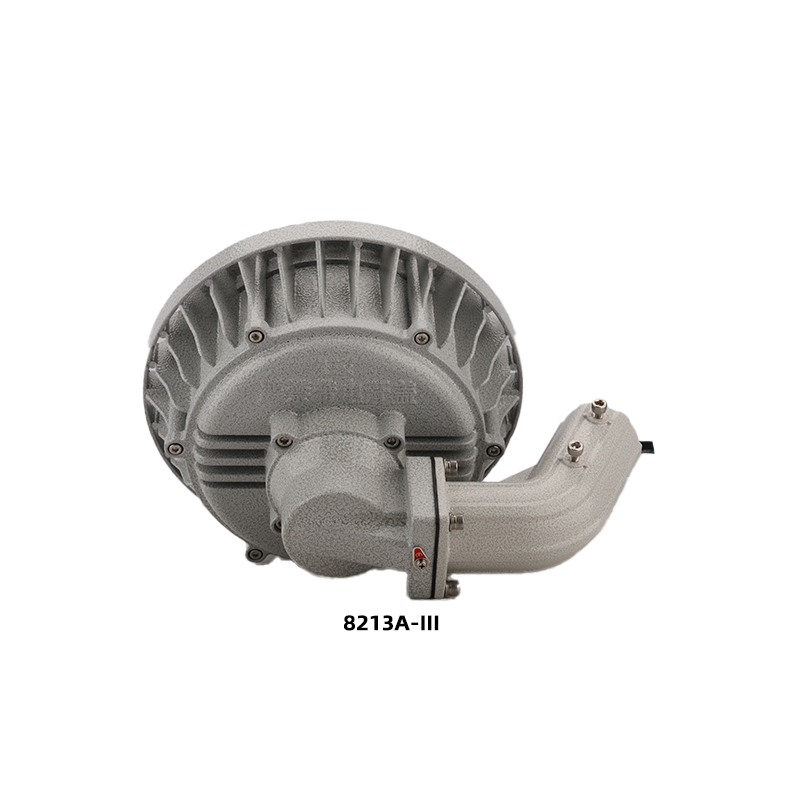

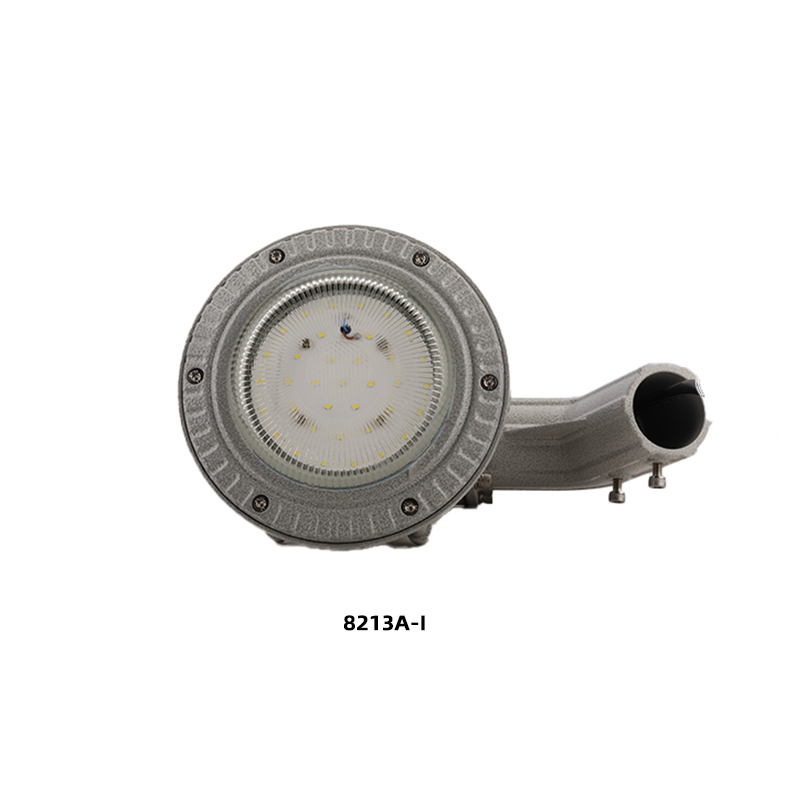

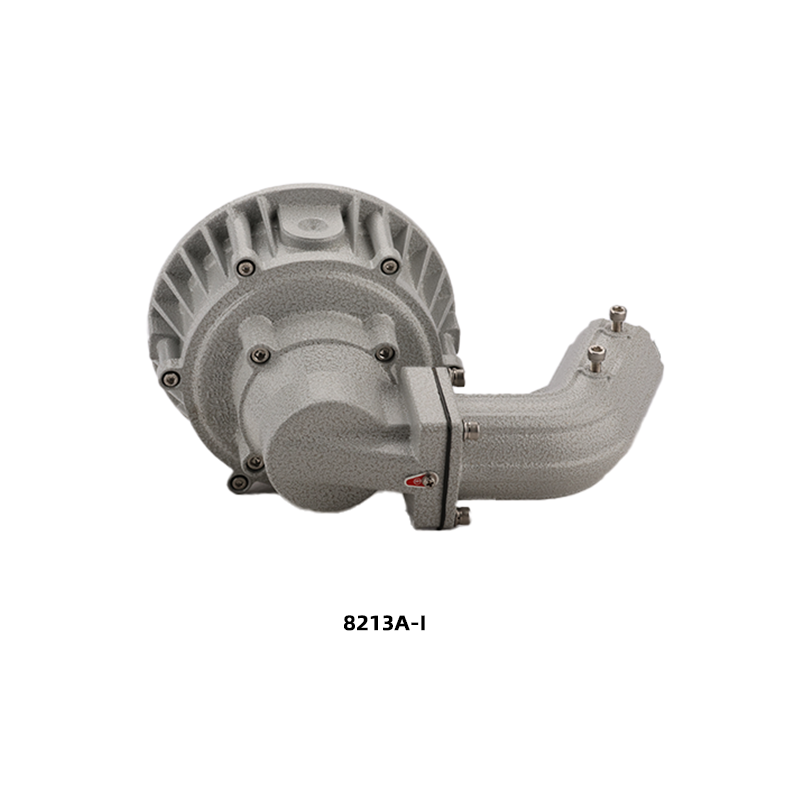

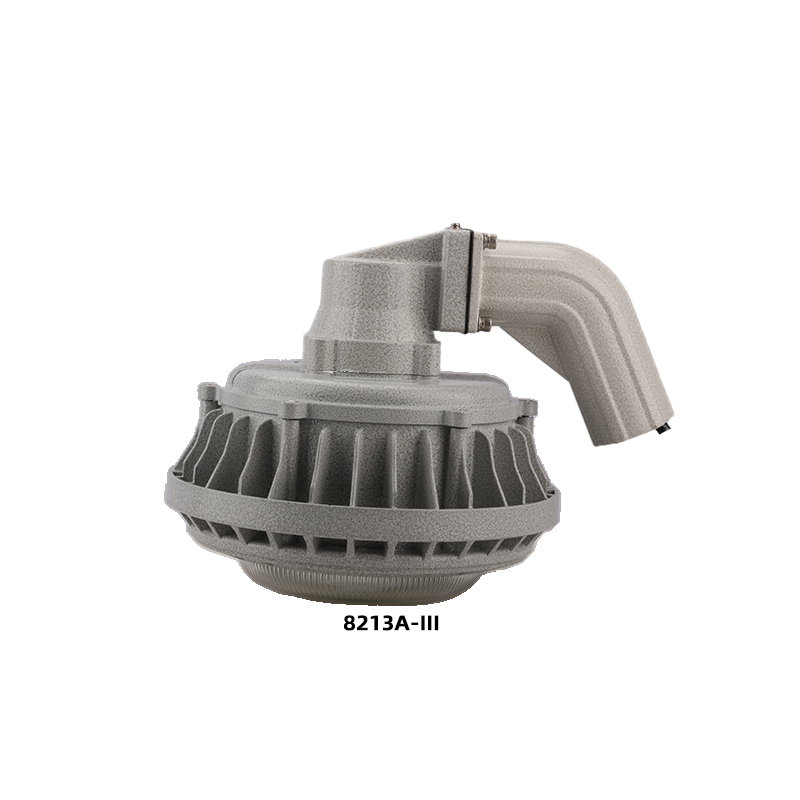

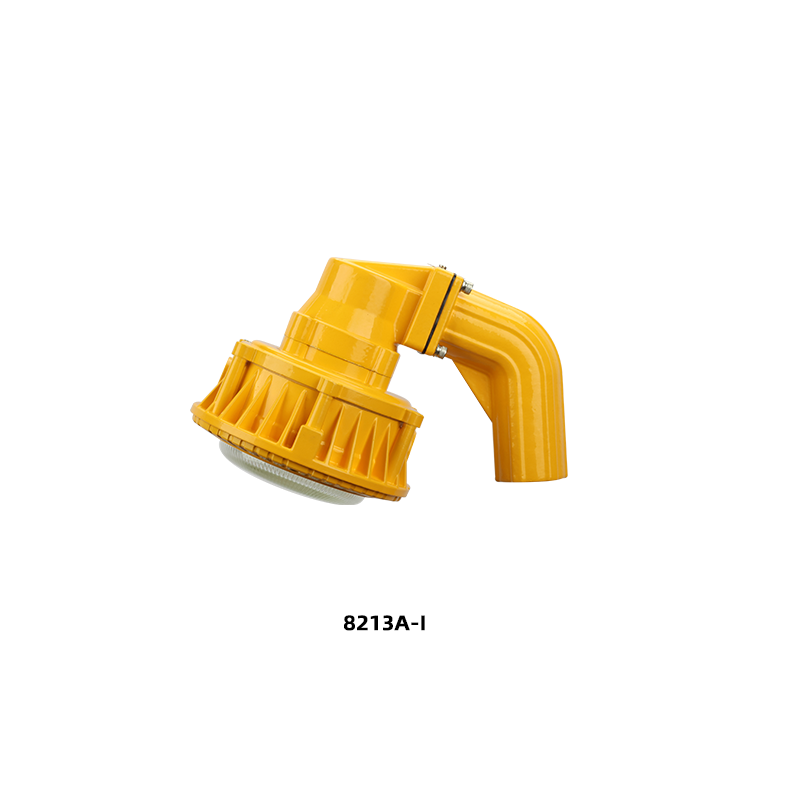

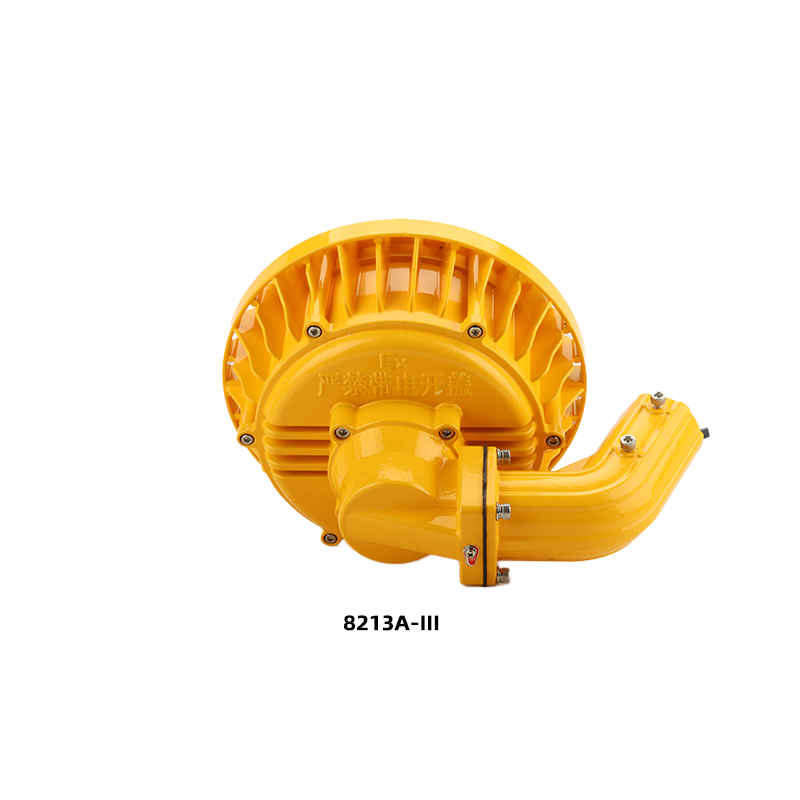

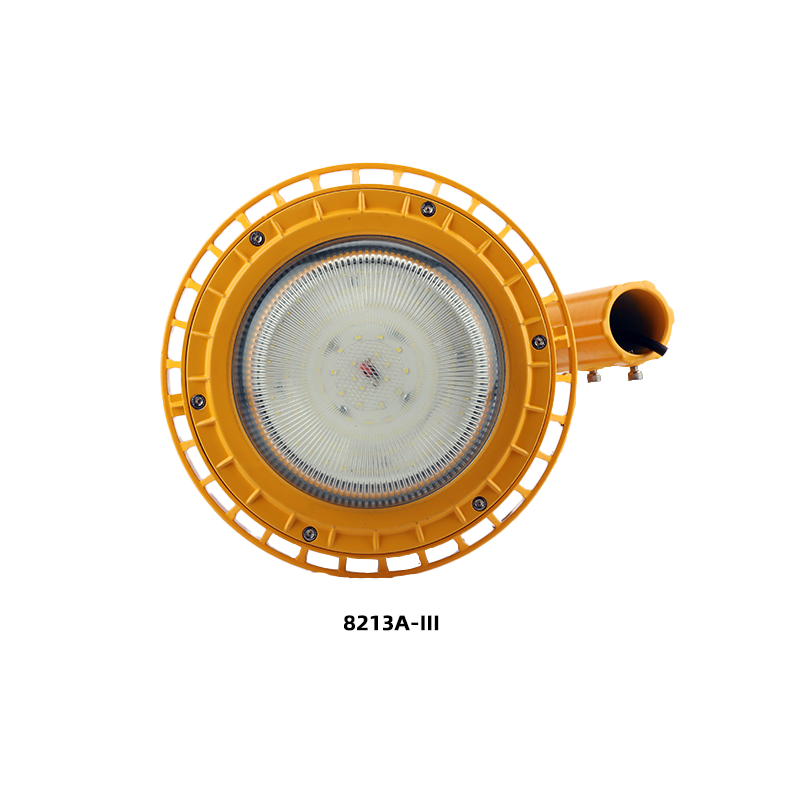

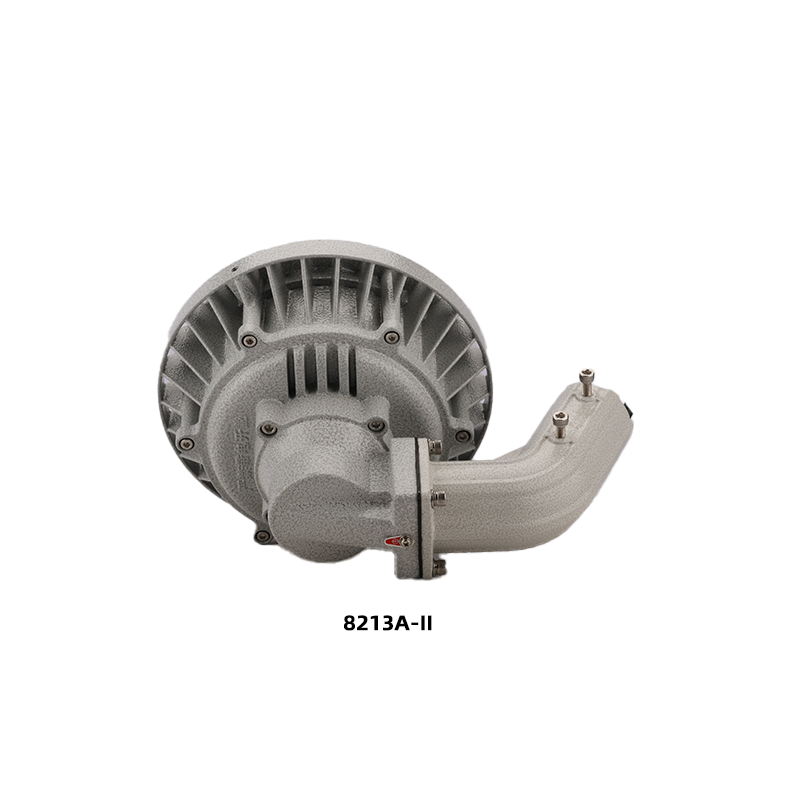

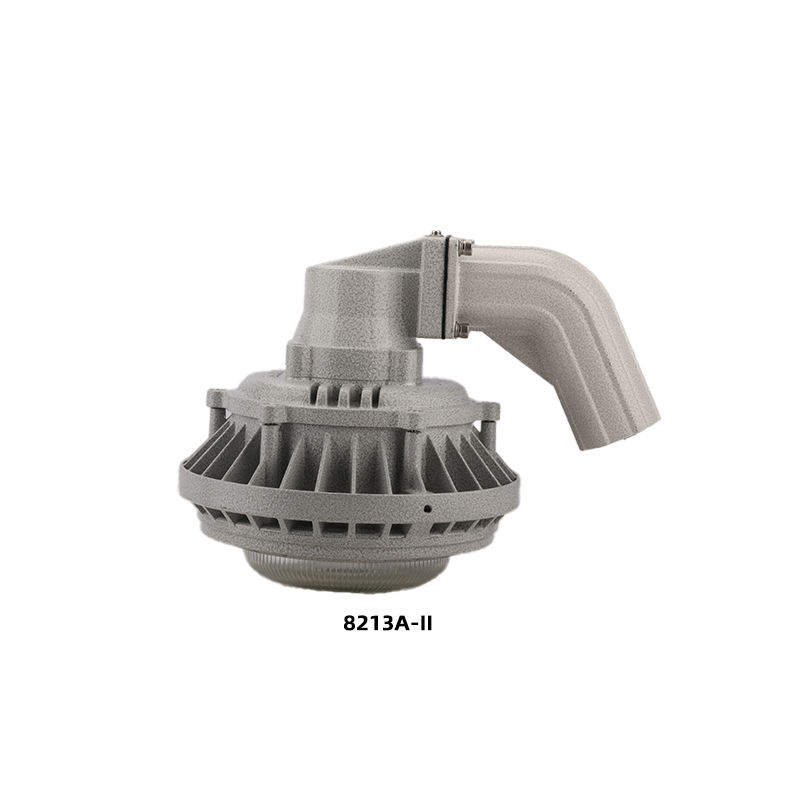

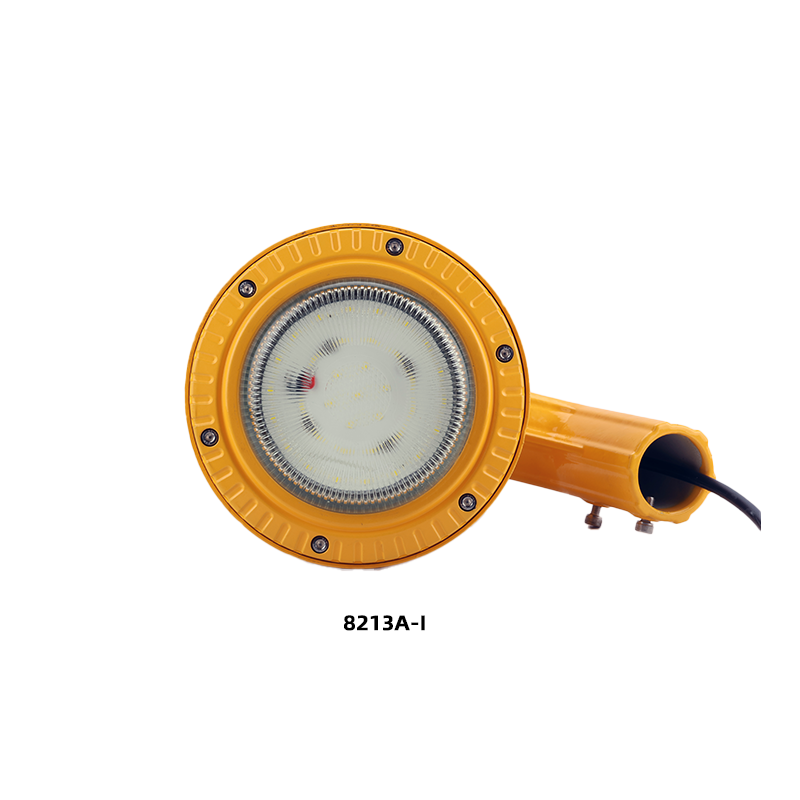

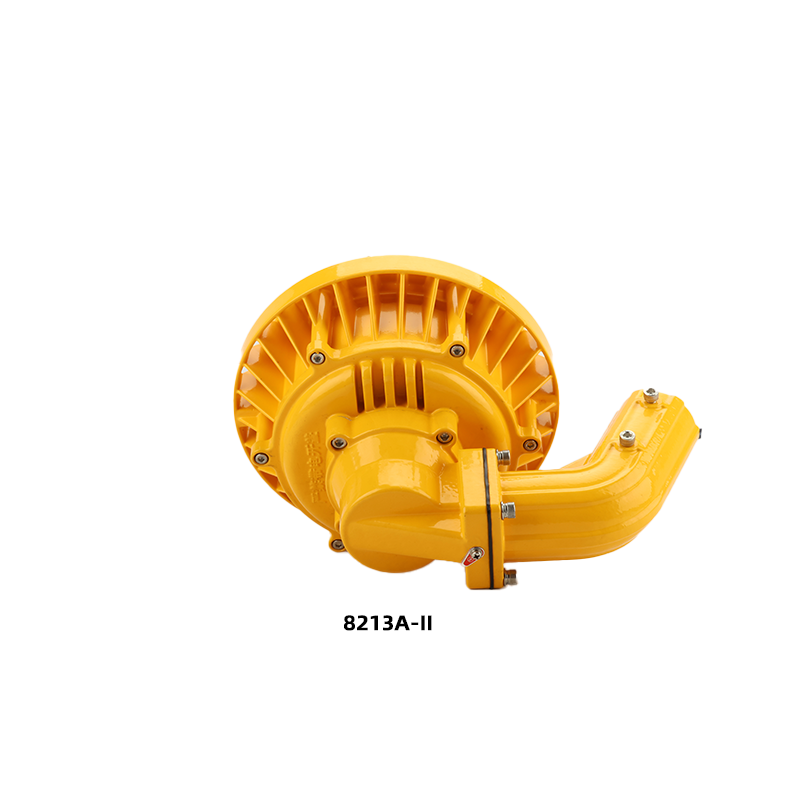

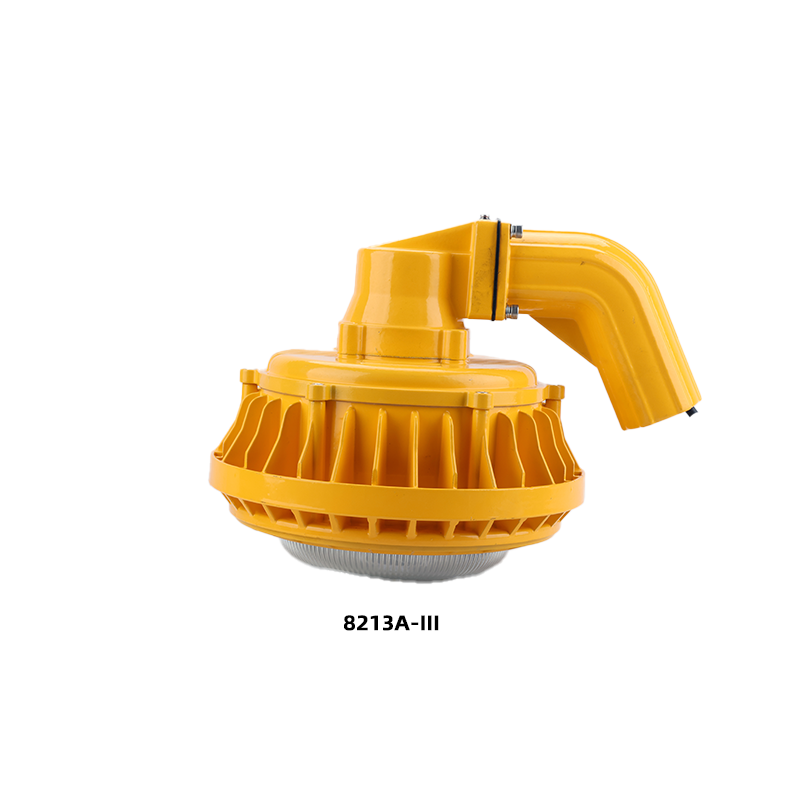

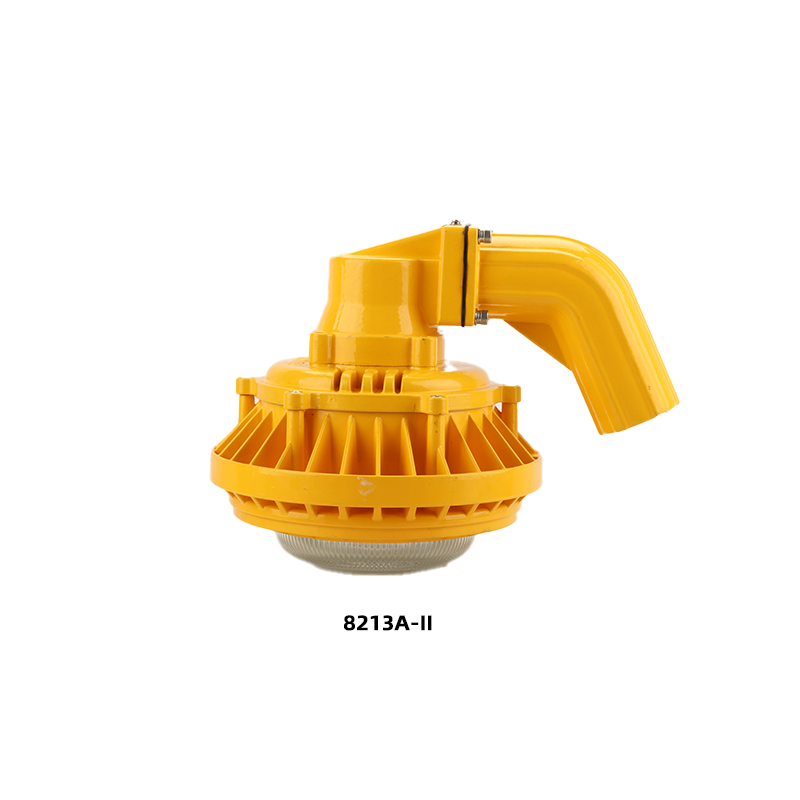

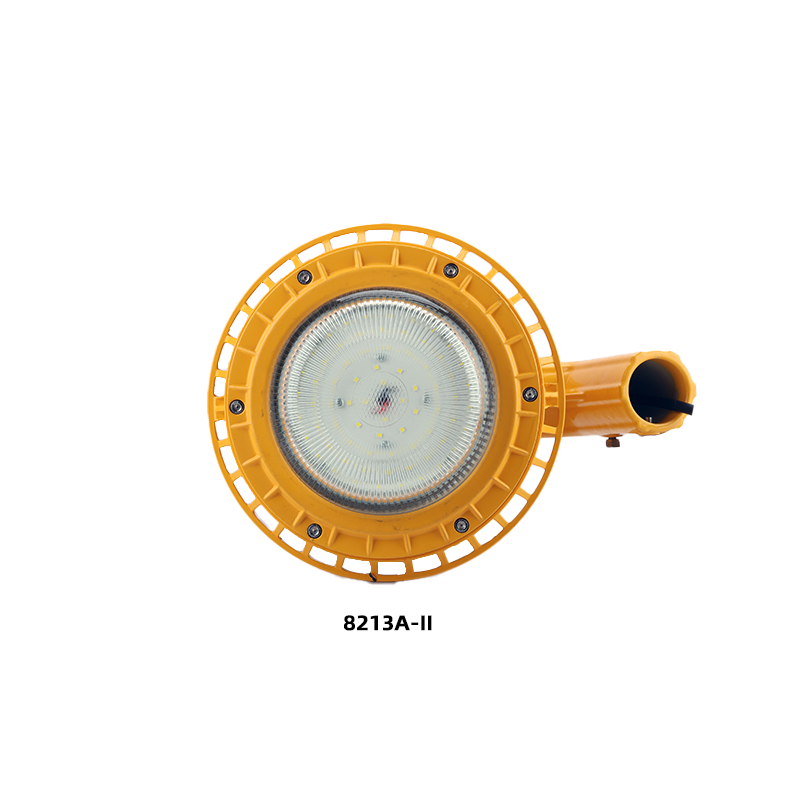

SZBD8213A是上海鑫中兴提供的弯头连接防爆LED灯系列，采用圆形灯体、100°标称配光和G3/4进线口。SZBD8213A提供10-30 W、40-60 W和70-120 W三种规格，可结合护栏式或法兰式方案进行安装。
适用范围
用于需要把灯具与立杆、护栏或法兰安装结构连接的防爆照明项目。弯头结构改变灯体与杆件的连接方向，选型时同时考虑横向占用空间。
用于危险环境时，所选配置的防爆标志、温度等级和有效合格证须与现场条件匹配。
产品特点
- 灯体结构
- 采用隔爆型结构，灯体由壳体、驱动电源、LED光源与钢化玻璃等部件组成。
- 铝合金外壳
- 外壳采用铝合金，表面采用抗UV、防腐蚀静电粉末涂装。
- 超白钢化玻璃
- 采用超白钢化玻璃，抗冲击能量4 J。
- 光学反光结构
- 内置反光板，配合LED光源与钢化玻璃形成光学系统。
SZBD 8213A 型号与规格
先按功率选择三种规格，再按现场固定结构选护栏式或法兰式。弯头灯体需要横向安装空间，改造替换时应与原立杆接口一并核对。
提示：表格可左右滑动查看完整参数。
| 型号 | 功率范围 | 重量 |
|---|---|---|
| 8213A-1 | 10-30 W | 3.3 kg |
| 8213A-2 | 40-60 W | 4.2 kg |
| 8213A-3 | 70-120 W | 5.3 kg |
SZBD8213采用顶部连接和120°标称配光，与SZBD8213A的弯头结构和100°配光适合直接比较。 对比SZBD8213防爆LED灯（120°配光）。
SZBD 8213A 技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数 |
|---|---|
| 额定电压 | AC 220 V |
| 光效 | >120 lm/W |
| 色温选择 | 3000 K、3500 K、4000 K、5000 K、5700 K、6300 K |
| 显色指数 | Ra > 80 |
| 发光角度 | 100° |
| 防护等级 | IP66 |
| 电缆引入口 | G3/4 |
| 防爆标志 | Ex db IIC T6 Gb；Ex tb IIIC T80°C Db |
| 安装方式 | 护栏式、法兰式 |
配光与照明效果
系列标称发光角为100°；50 W和80 W配光曲线可供对应样本参考。用于照度计算时，以具体功率和光学配置的配光文件为准。
- 单灯控制
- 可选单灯控制器，用于所需的灯光控制方案；控制接口按现场系统配套。
- 应急照明
- 可选应急装置；在订货时写明应急功率和持续时间。
外形结构与安装方式
护栏式利用立杆与U型管夹固定；法兰式利用法兰立杆固定在安装面。配套方案涉及防爆活接头及防爆接线盒，杆件和附件在报价清单中分别列明。
外形尺寸、支架孔位和附件接口按所选型号提供对应尺寸图；施工开孔及附件加工使用经确认的图纸。
SZBD 8213A 选购常见问题
SZBD8213A的三种型号功率和重量是多少？
SZBD8213A-1为10-30 W、3.3 kg；SZBD8213A-2为40-60 W、4.2 kg；SZBD8213A-3为70-120 W、5.3 kg。SZBD8213A的系列标称发光角为100°。
SZBD8213A的弯头怎样与现场安装结构配合？
SZBD8213A可通过弯头结合护栏式或法兰式方案连接杆件。安装SZBD8213A时，应预留弯头横向空间，并按所选功率匹配固定结构与安装承载。
SZBD8213A与SZBD8213功率相同，能直接替换吗？
SZBD8213A标称配光100°并采用弯头连接；SZBD8213标称配光120°并采用顶部连接结构。两款即使功率相同，仍需比较配光、连接方向、灯体重量和固定空间后确定替换方案。
资料下载
资料提供：上海鑫中兴防爆科技有限公司。下载SZBD 8213A中文产品资料，查看完整介绍、技术参数及外形安装图。
订货与询价信息
询价时提供以下信息，便于按实际需求形成产品与附件报价清单。
- 产品配置
- 型号、功率、数量、电压、色温或配光需求
- 使用环境
- 安装场所、危险区域、介质及环境条件
- 安装配套
- 固定方式、现场空间、电缆与接口要求
- 选配与项目要求
- 所需选配功能、附件范围、项目文件和期望到货时间
技术参数用于产品选型；具体供货配置、附件、价格和交期以双方确认的技术文件与报价单为准。
