产品概述

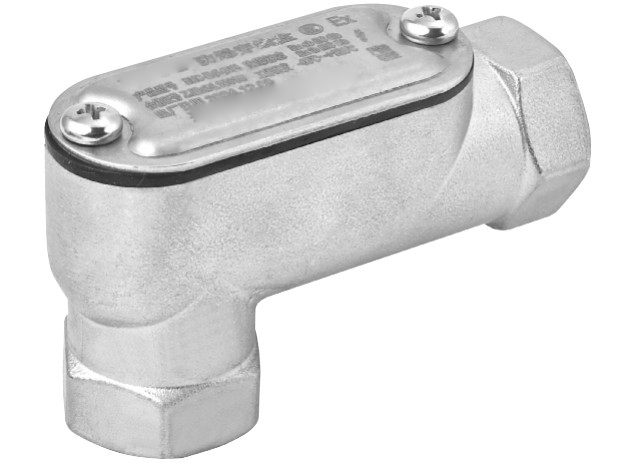

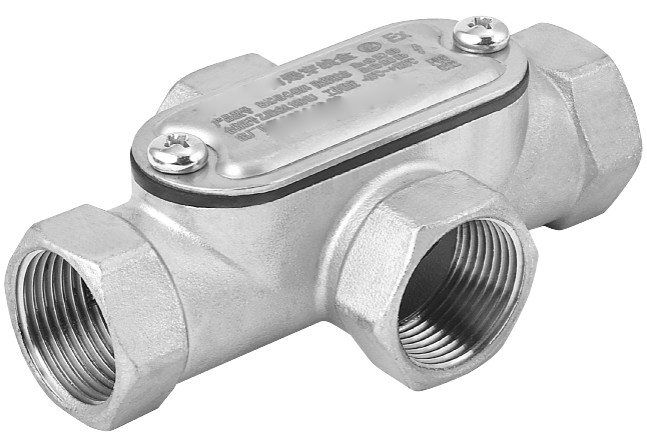

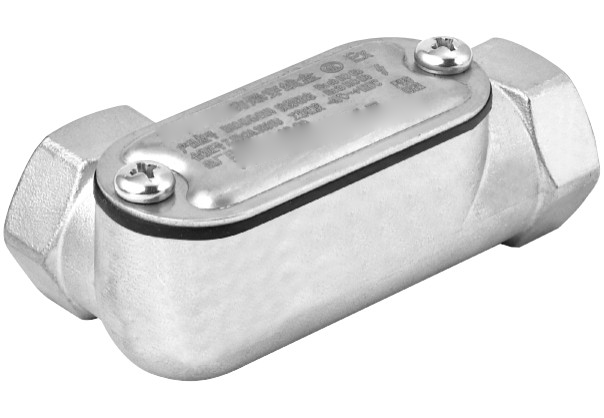

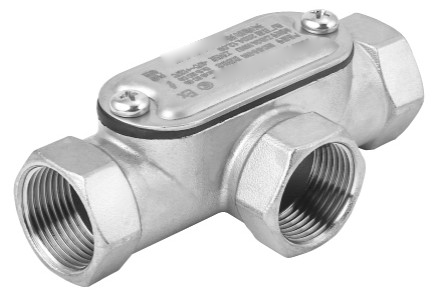

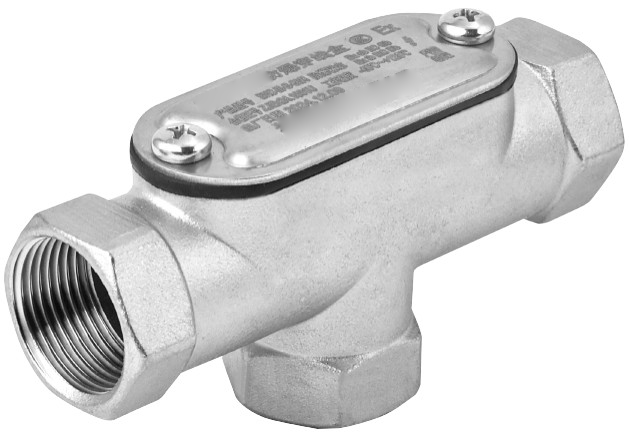

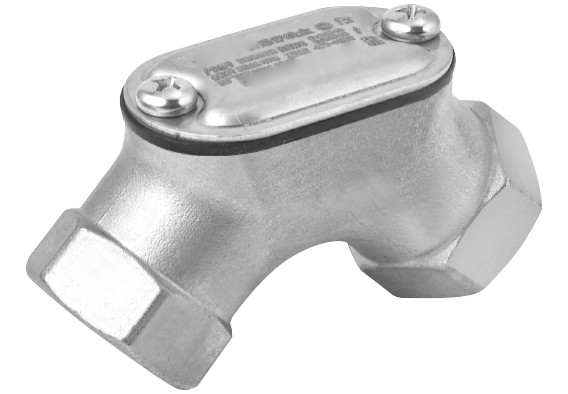

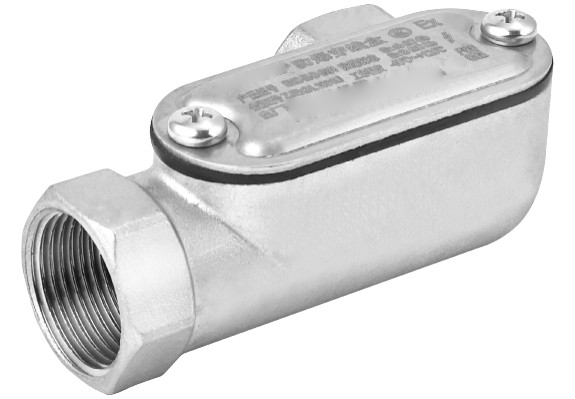

SZ-BHC-III 不锈钢防爆穿线盒用于管线穿引、转向及分支，提供A至H八种结构。引入口提供G1/2至G4及对应NPT规格，可按管口方向和螺纹形式选型，防腐等级为WF2。
结构形式
A、B、C、D、E、F、G、H
防护等级
IP65 / IP66
外壳材质
不锈钢
用途
线路穿引、转向及分支
适用范围
- 用于石油采炼、存储、化工、医药等场所的管线布线。
- 适用爆炸性气体环境1区、2区，以及可燃性粉尘环境21区、22区；选型应与现场条件及产品实际防爆标志一致。
产品特点
- 通过不同结构形式满足线路直通、转向及分支需要。
- 壳体设置可开启盖板，便于穿线操作。
- 采用不锈钢外露紧固件。
- G与NPT两种螺纹规格在选型表中逐行列出。
型号选择
- 先选择A至H结构与所需管口方向，再确定G或NPT螺纹类型及规格。
- 订货写明不锈钢型、结构代码及完整螺纹规格。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 不锈钢 |
| 用途 | 线路穿引、转向及分支 |
| 防护等级 | IP65 / IP66 |
| 外露紧固件 | 不锈钢 |
| 执行标准 | GB 3836.1、GB 3836.3、GB 3836.31 |
| 防腐等级 | WF2 |
| 引入口规格 | G1/2～G4及对应NPT规格 |
| 结构形式 | A、B、C、D、E、F、G、H |
结构形式选择
提示：表格可左右滑动查看完整参数。
| 结构代码 | 原图型号 |
|---|---|
| A | SZ-BHC-III-A |
| B | SZ-BHC-III-B |
| C | SZ-BHC-III-C |
| D | SZ-BHC-III-D |
| E | SZ-BHC-III-E |
| F | SZ-BHC-III-F |
| G | SZ-BHC-III-G |
| H | SZ-BHC-III-H |
引入口螺纹选项
提示：表格可左右滑动查看完整参数。
| G管螺纹 | NPT螺纹 |
|---|---|
| G1/2" | NPT1/2 |
| G3/4" | NPT3/4 |
| G1" | NPT1 |
| G1 1/4" | NPT1 1/4 |
| G1 1/2" | NPT1 1/2 |
| G2" | NPT2 |
| G2 1/2" | NPT2 1/2 |
| G3" | NPT3 |
| G4" | NPT4 |
外形与安装
- 连接前核对管线与穿线盒的螺纹类型和规格。
- 按所选结构安排管口方向，安装空间依据对应配置的配套图纸核对。
常见问题
SZ-BHC-III 不锈钢型 不锈钢款有哪些结构可选？
SZ-BHC-III 不锈钢型：提供A至H八种结构，相应实物图和外形图展示各结构的管口方向，可按管线连接需求选择。
SZ-BHC-III 不锈钢型 有哪些螺纹规格？
SZ-BHC-III 不锈钢型：选型表列出G1/2、G3/4、G1、G1 1/4、G1 1/2、G2、G2 1/2、G3和G4，以及对应NPT规格。
SZ-BHC-III 不锈钢型 同一螺纹规格的各结构可以互换吗？
SZ-BHC-III 不锈钢型：不同结构的管口方向和外形不同，应按所需结构及配套图纸核对安装位置，不能只按螺纹规格直接替换。
资料下载
SZ-BHC-III 所属系列产品资料
中文 · PDF · 21 页 · 5.25 MB · 本款从第 2 页开始
上海鑫中兴防爆管件产品总册
中文 · PDF · 196 页 · 20.32 MB · 本款从第 177 页开始
产品询价
询价时请提供型号、数量、接口规格及所需配置，便于核对选型与报价。
