产品概述

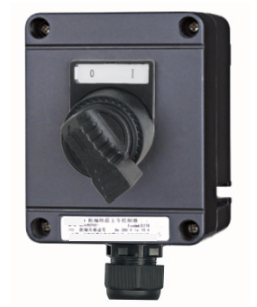

SZBX05-K工程塑料防爆照明开关用于危险场所照明回路控制，额定电压AC220V，额定电流可选10A或16A。提供旋转式和翘板式操作，以及双极、双控两种接触形式；外壳采用玻纤增强聚酯树脂，防护等级IP66。
额定电压
AC220V
额定电流
10/16A
操作方式
旋转式/翘板式
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区；按产品防爆标志和所选温度组别匹配使用场所。
- 适用于户内、户外及强腐蚀气体环境；可用于化工、炼油、石油开采、海洋石油平台和油轮等场所。
产品特点
- 增安型外壳内装防爆防腐开关元件，定位导轨便于元件安装。
- 默认采用旋转式操作；翘板式需在订购时说明。
- 双极代码01、双控代码02，按照明回路控制方式选择。
- 旋钮式可按要求加装挂锁。
- 壳体与壳盖采用曲路密封结构，配置聚氨酯现浇发泡或硅橡胶密封条，防护等级IP66。
- 外露紧固件采用不锈钢，配合防掉式结构，便于安装和检修。
型号选择
- 按实际照明控制回路选择01双极或02双控接触形式。
- 默认旋转式，需要翘板式时明确注明；同时选择10A或16A额定电流。
- 注明上进线D或下进线X，以及螺纹代码I（G3/4）或II（M25×1.5）。
- 完整型号含壳体代号、开关及数量和C国内销售代号，示例为SZBX05-03K1C。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 玻璃纤维增强不饱和聚酯树脂模压外壳；不锈钢外露紧固件。 |
| 气体防爆标志 | Ex db eb IIC T6 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.3、GB/T 3836.31 |
| 额定电压 | AC220V |
| 额定电流 | 10A、16A |
| 操作方式 | 旋转式；翘板式 |
| 接触形式 | 双极01；双控02 |
| 进线口螺纹 | G3/4；M25×1.5 |
| 电缆外径 | φ12.5-φ17mm |
| 环境温度配置 | -40℃至+50℃或+65℃，按具体配置 |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2需订购时提出 |
提示：表格可左右滑动查看完整参数。
| 项目 | 代码 | 含义 |
|---|---|---|
| 开关类型 | 01 | 双极 |
| 开关类型 | 02 | 双控 |
| 进线方向 | X | 下进线 |
| 进线方向 | D | 上进线 |
| 螺纹 | I | G3/4 |
| 螺纹 | II | M25×1.5 |
提示：表格可左右滑动查看完整参数。
| 操作方式 | 宽×高×图示深度（mm） | 安装孔距 | 固定孔 |
|---|---|---|---|
| 旋转式 | 85×107×105 | 74×67mm | 2-φ5.5 |
| 翘板式 | 85×105×115 | 74×67mm | 2-φ5.5 |

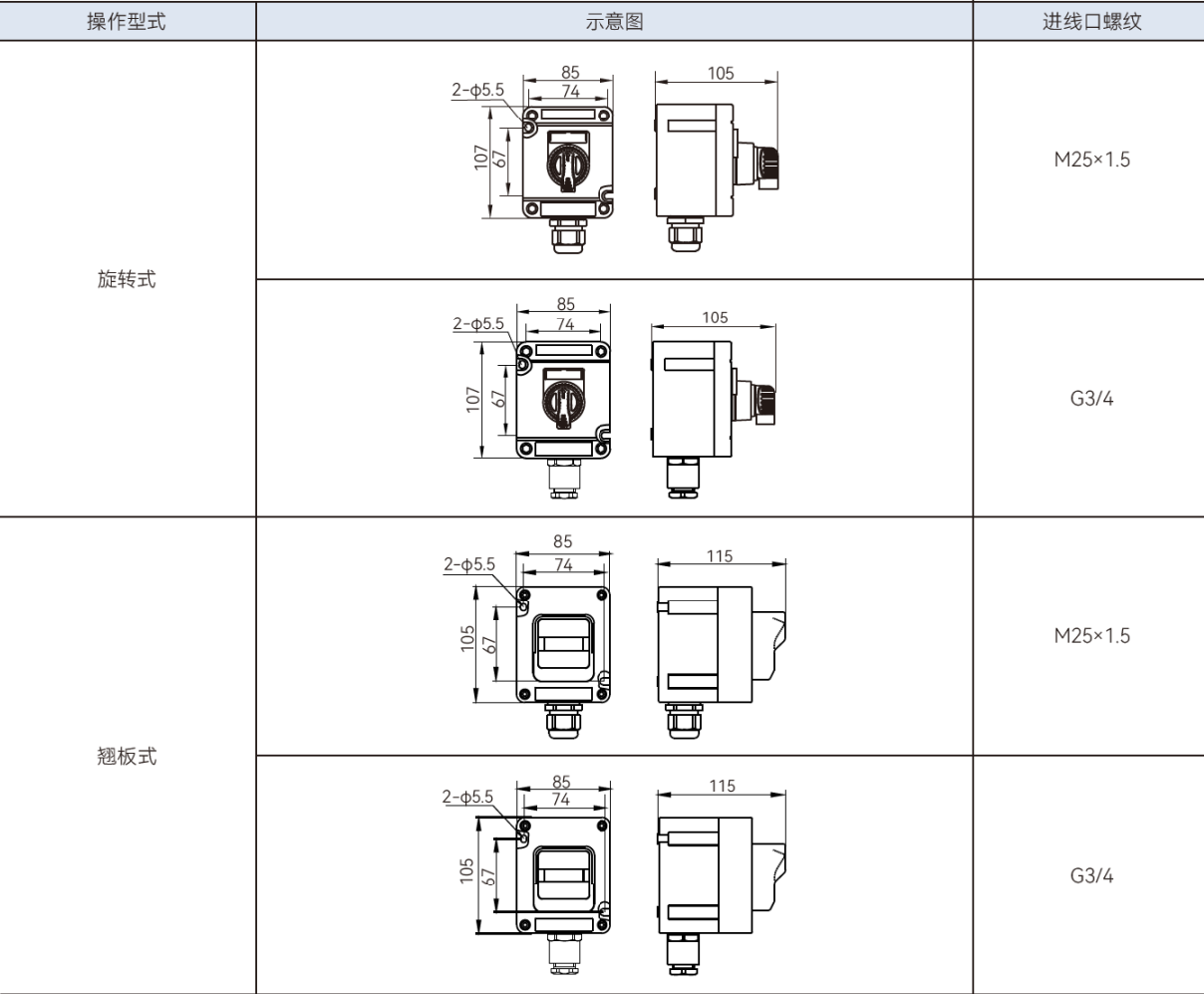

外形与安装
- 旋转式与翘板式采用不同外形深度，安装孔距均为74×67mm，固定孔为2-φ5.5。

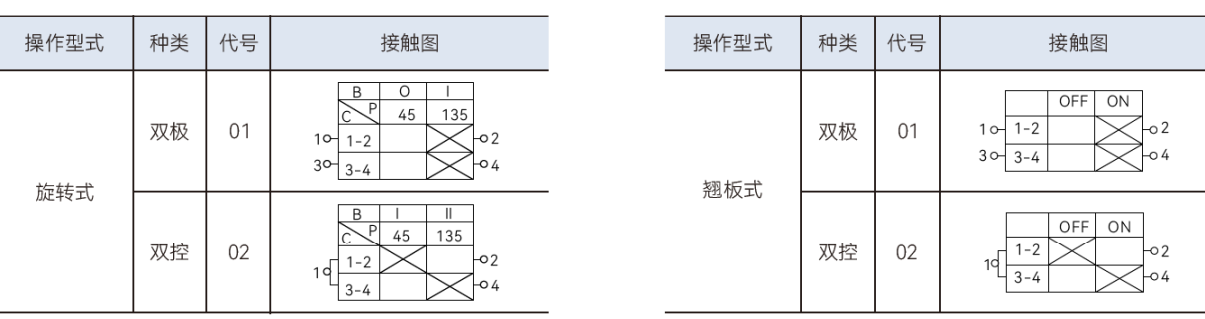

- 按双极或双控接触图接线，保持进线方向和所选螺纹相符；为操作和电缆弯曲预留空间。
常见问题
SZBX05-K能选择翘板式操作吗？
可以。SZBX05-K默认旋转式操作，需翘板式时在订购时说明，两种操作形式均有对应的安装和接触图。
SZBX05-K的01与02有什么区别？
SZBX05-K的01表示双极，02表示双控；应按照明回路需要选用对应接触形式。
SZBX05-K支持什么电压和电流？
SZBX05-K列明额定电压为AC220V，额定电流有10A和16A两种配置。
资料下载
SZBX05-K 工程塑料防爆照明开关 产品资料
中文 · PDF · 2 页 · 0.45 MB
上海鑫中兴全塑产品选型总册
中文 · PDF · 39 页 · 9.40 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
