产品概述

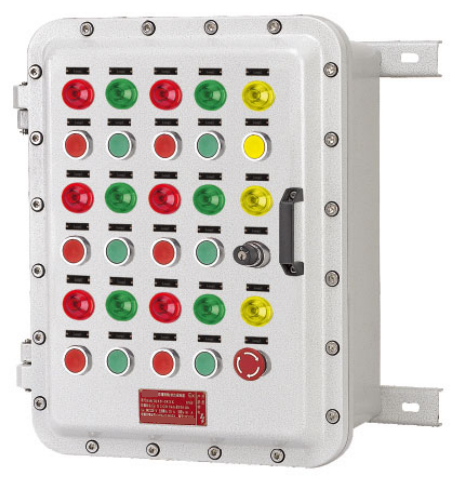

SZDP07-C防爆控制箱用于危险场所的设备控制与运行状态指示，可按控制回路组合按钮、指示灯、电流表、转换开关和电位器。铝合金隔爆外壳支持挂式或立式安装，额定电流6A、10A或16A，防护等级IP66。
额定电流
6 / 10 / 16A
防护等级
IP66
外壳材质
铝合金
安装方式
挂式 / 立式
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区。
- 可用于化工、炼油、石油开采、海洋石油平台、油轮等危险场所。
- 户内、户外均可使用，按现场介质组别及温度条件选型。
产品特点
- 铝合金铸造外壳，表面高压静电喷塑，外露紧固件采用不锈钢。
- 内装指示灯、电流表、转速表、电位器、控制按钮、转换开关、接线端子及安全栅，可按控制要求排列。
- 采用隔爆型电缆引入装置直接引入，支持钢管或电缆布线。
- 急停按钮可选防误操作机构或挂锁。
型号选择
- A为按钮、B为电流（压）表、D为指示灯、K为开关、P为电位器，其后标注数量，未装不注。
- D为上进线，X为下进线；写明进线口数量和螺纹规格。
- G为挂式，L为立式；按回路数量及布局选择箱体。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 铝合金 |
| 气体防爆标志 | Ex db IIB(IIB+H₂) T6 Gb；带本安关联配置：Ex db [ia/ib] IIB(IIB+H₂) T6 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.4、GB/T 3836.31 |
| 额定电压 | AC220、230、240、380、415V |
| 额定电流 | 6、10、16A |
| 使用类别 | AC-15、DC-13 |
| 进出线口螺纹 | NPT1/2～2；M16～M63×1.5 |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2可选，订购时注明 |
| 环境温度选项 | 下限-40℃或-20℃；上限+40℃或+60℃，按订购配置确定 |
提示：表格可左右滑动查看完整参数。

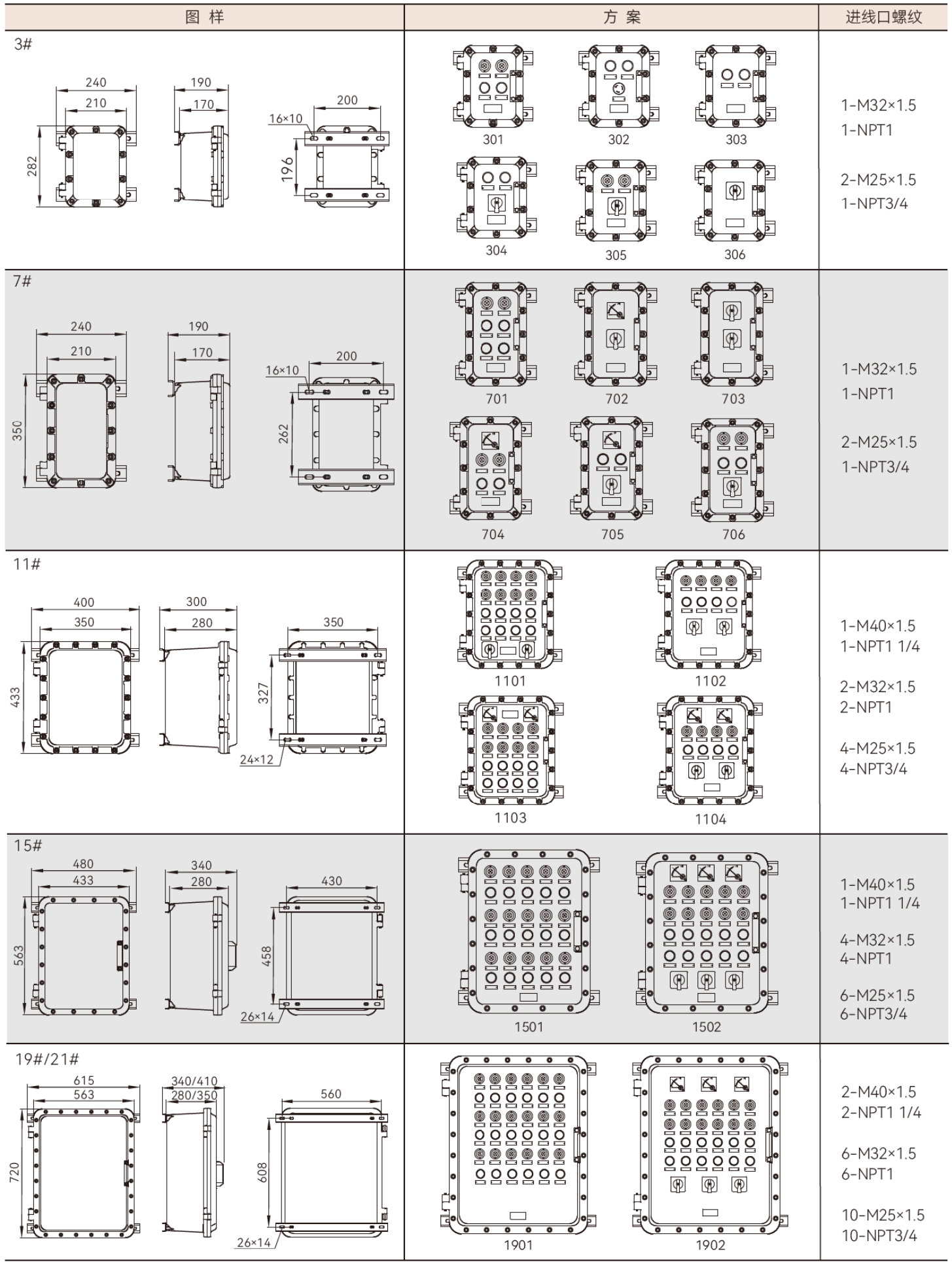

| 箱体 | 方案示例 | 图示外形宽×高（mm） |
|---|---|---|
| 3# | 301～306 | 240×282 |
| 7# | 701～706 | 240×350 |
| 11# | 1101～1104 | 400×433 |
| 15# | 1501、1502 | 480×563 |
| 19#/21# | 1901、1902 | 615×720 |
外形与安装
- 按所选箱体外形及安装孔布置。
- 订货提供控制原理图、面板排列图、元件规格数量、安装方式及进出线要求。
常见问题
SZDP07-C可配置哪些元件？
SZDP07-C可配置按钮、指示灯、电流表、转速表、电位器、转换开关、端子及安全栅，按控制回路组合。
SZDP07-C支持哪些安装方式？
SZDP07-C可选G挂式或L立式安装；进线方向可选D上进线或X下进线。
SZDP07-C的额定电流是多少？
SZDP07-C控制回路额定电流有6A、10A、16A三档，使用类别为AC-15、DC-13。
资料下载
SZDP07-C 系列选型资料
中文 · PDF · 2 页 · 0.79 MB
上海鑫中兴电器产品选型总册
中文 · PDF · 70 页 · 22.22 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
