外壳与表面处理
PPT描述铝合金外壳，并采用抗UV防腐蚀静电粉末涂装。未提供铝合金牌号、涂层体系、厚度或耐腐蚀测试数据。

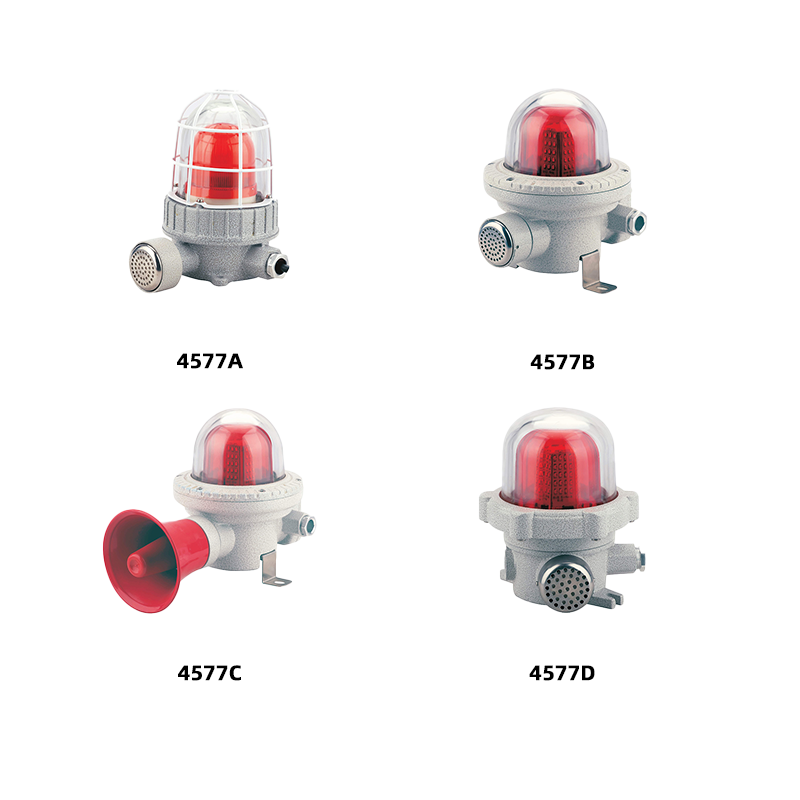

BBJ4577系列防爆声光报警器（4577A / 4577B / 4577C / 4577D）
其他系列 · 专业防爆电气设备
BBJ4577 · 防爆声光报警器系列
四种结构共用一个系列页，按防护罩、声响结构、尺寸和重量选型
BBJ4577系列包含BBJ4577A、BBJ4577B、BBJ4577C和BBJ4577D，用于石油开采、炼油、化工、军工、电力、冶金等危险环境的声光警示。四份资料的电气、防爆、防护和报警参数相同，主要差异是外部结构、图示尺寸和重量，因此适合在一个产品页内设置四个SKU比较选型。
4个结构型号
气体1区、2区
粉尘21区、22区
PPT列示IP66
A / B / C / D
四种结构型号
5-20W
四份参数表列示功率
120dB
测量条件未提供
150次/分钟
四份参数表列示闪光频次
型号对比与选型
四型的共用参数一致，选型重点是外部防护与声响结构、安装空间和重量。下表尺寸均为图纸可见数值，PPT没有明确单位。
提示：表格可左右滑动查看完整参数。
| 型号 | 可见结构差异 | 外形图示数值 | 安装图关键值 | 重量 | 选型提示 |
|---|---|---|---|---|---|

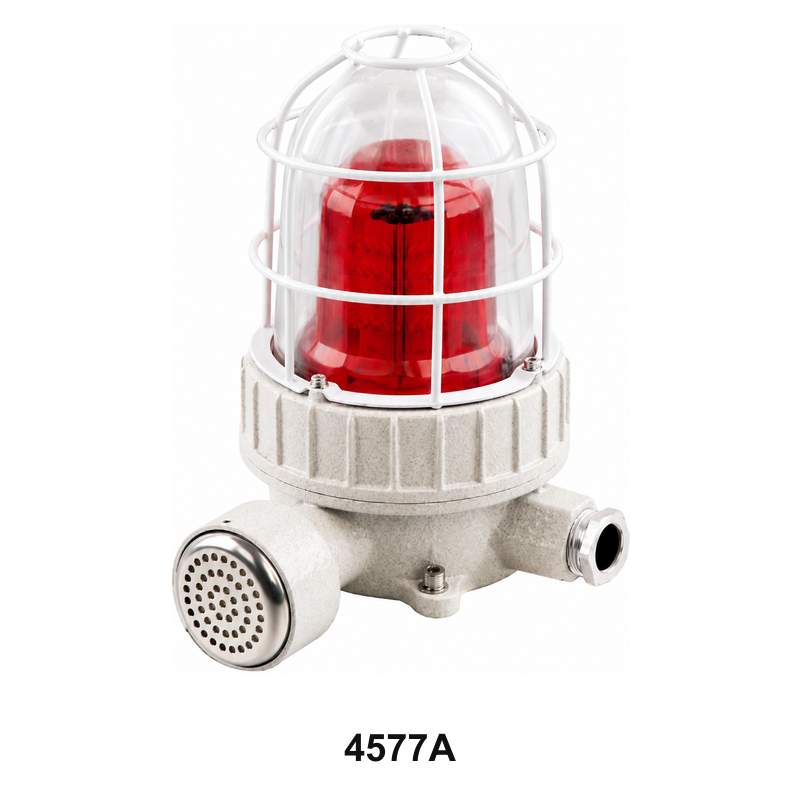

| BBJ4577A | 透明罩外设金属防护网罩，侧置扬声器 | 最大横向154、主体直径φ137、总高220 | 局部图示122.5、槽宽7、竖向12 | 2.2kg | 优先核对网罩结构和现场空间 |

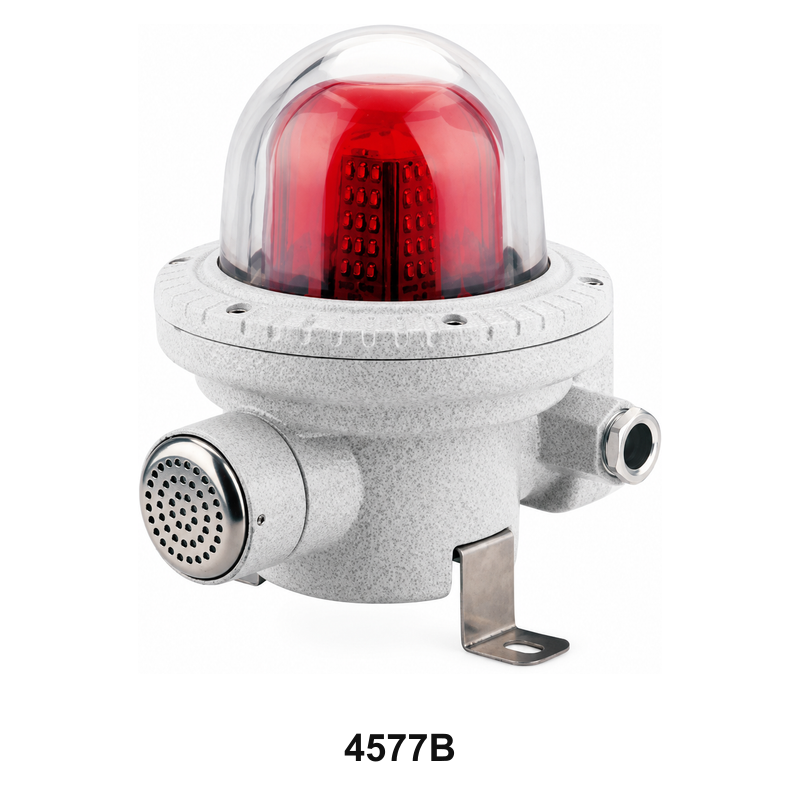

| BBJ4577B | 圆顶透明罩，侧置一体式扬声器 | 直径φ176、总高223 | A141、B10.5、C16 | 2.7kg | 第3页嵌图误写5577B，正式型号须复核 |

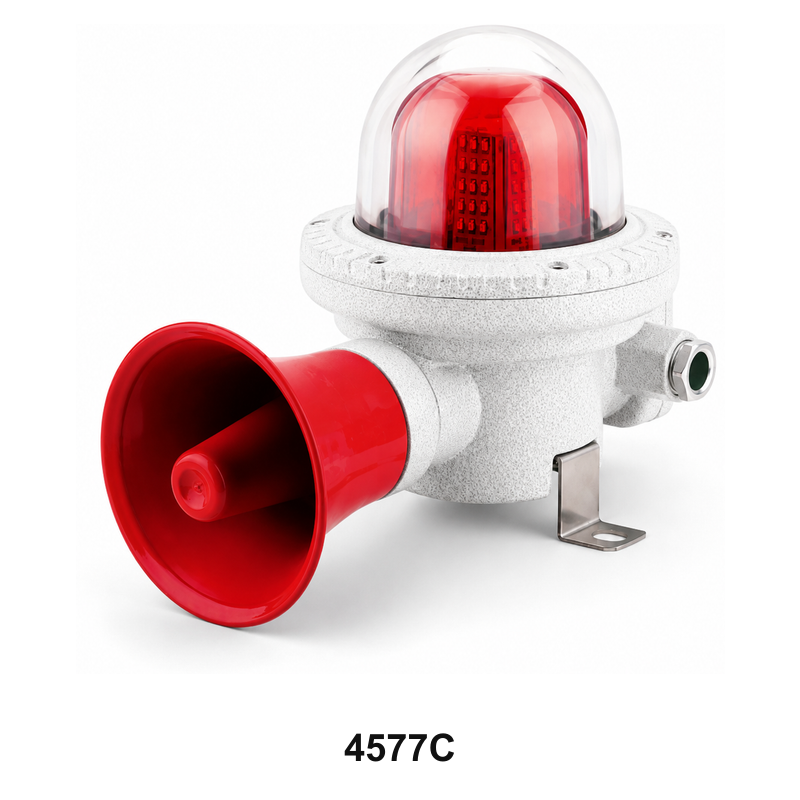

| BBJ4577C | 圆顶透明罩，外置红色号角 | 总长303、主体直径φ176、总高223 | A141、B10.5、C16 | 3.4kg | 确认号角占用空间，不推断传播距离 |

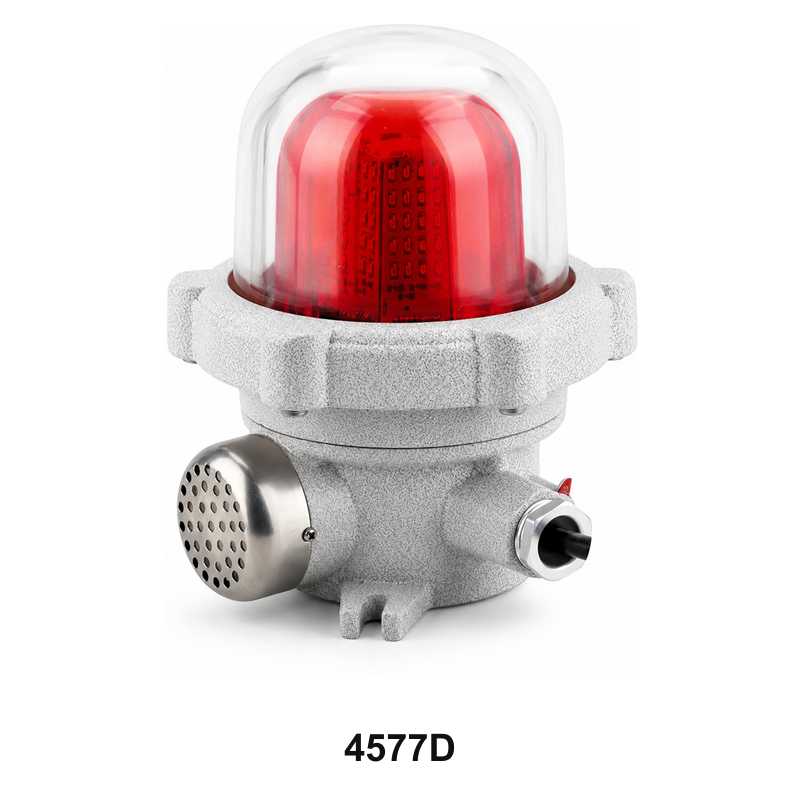

| BBJ4577D | 圆顶透明罩，紧凑型侧置扬声器 | 最大横向174、总高208 | A141、B8.5、C18 | 2.6kg | 优先核对紧凑安装空间和接口 |
合并页面的依据：四份PPT除型号、外形尺寸、安装尺寸和重量外，适用范围、产品特点、额定功率、电压、声音强度、闪光频次、防爆标志、防护等级及安装方式均一致。C型外置号角应作为SKU差异，不另建近重复页面。
系列共用参数与适用范围
提示：表格可左右滑动查看完整参数。
| 项目 | 四份PPT共同列示 | 使用边界 |
|---|---|---|
| 功率与供电 | 额定功率5-20W；参数表额定电压AC220V | 特点页另写AC220V或DC24V，未说明型号或配置对应关系 |
| 报警输出 | 声音强度120dB；闪光频次150次/分钟；红、黄、蓝光色可选 | 未给声压测量距离、报警音型、闪光强度或颜色与型号的对应关系 |
| 防爆与防护 | Ex db ib IIC T6 Gb；Ex tb IIIC T80°C Db；IP66 | 未提供证书编号、证书附件、IP测试报告或具体配置对应关系 |
| 执行标准 | GB/T3836.1、GB/T3836.2、GB/T3836.31 | 仅为PPT列示，正式报审应以对应产品证书和现行文件为准 |
| 进线与安装 | 参数表列G3/4、M25×1.5；支架式 | 第1页另写M20×1.5，第3页安装物料写直杆G3/4，三种口径关系未说明 |
| 危险区域 | 气体1区、2区；粉尘21区、22区；IIA、IIB、IIC；T1-T6 | 需按介质、区域、温度和证书范围逐项匹配，网页不能替代项目防爆选型 |
资料还称产品适用于含腐蚀性气体、潮湿及防护要求较高的场所，并可采用电源线常规控制或开关量干接点信号控制声光报警。干接点容量、接线定义、报警逻辑和失电状态均未提供，须在控制系统设计前取得接线图和确认资料。
结构与材料
透明件与紧固件
资料写超白钢化玻璃、抗4J冲击及高防腐不锈钢外露紧固件。玻璃厚度、不锈钢牌号及测试报告未提供。
内部与声响结构
爆炸图标注蜂鸣器、壳体、控制板、钢化玻璃、灯罩和网罩。A型增加外部防护网罩，C型使用外置号角；资料未给各型号内部BOM或声学差异。
尺寸与安装确认
四份技术参数表均写支架式安装。安装示意列出灯具、防爆挠性连接管和直杆G3/4，其中防爆挠性连接管标注由用户自备；资料没有给紧固扭矩、线缆外径、密封方式、支架载荷或安装环境限制。
B、C、D的安装图还展示立杆数值1500-2000、底盘φ250、中心孔φ40及4-φ18(EQS)等信息，但图纸没有明确统一尺寸单位，也未说明立杆、底盘和连接件是否属于产品供货范围。
BBJ4577B第3页的外形嵌图误写5577B，而源文件名、前两页、尺寸表和组合图均写4577B。本草稿保留BBJ4577B作为SKU，但正式加工、报价和证书匹配前仍应取得更正后的带单位图纸。
安装前必须确认具体型号、危险区域与介质、额定电压、控制信号、报警音型、灯罩颜色、进线螺纹、线缆与密封、尺寸单位与公差、支架和立杆接口、附件供货范围及有效证书。安装应由具备相应资质的人员按确认图纸和适用规范执行。
询价前请确认10项信息
提供以下条件后，才能核对BBJ4577具体结构、声光配置、防爆适用性、安装接口和项目资料。
- BBJ4577A、B、C或D
- 危险介质、区域和温度条件
- AC220V或DC24V需求
- 报警音型及控制逻辑
- 灯罩颜色和闪光要求
- 进线螺纹与电缆规格
- 安装空间、支架和立杆接口
- 证书、图纸和接线资料
- 数量、价格、交期与质保
- 附件、包装和供货边界
常见问题
BBJ4577应做一个产品还是四个产品？
建议做一个系列产品，设置BBJ4577A、BBJ4577B、BBJ4577C和BBJ4577D四个SKU。四份资料的共用参数和应用范围一致，差异集中在结构、尺寸和重量，合并页面更利于采购人员比较且可避免重复内容。
C型外置号角是否代表声音更远？
不能这样判断。C型确实使用外置号角，但四份参数表都写120dB，且没有测量距离、方向、频率或有效覆盖范围。传播效果须用确认的声学数据判断。
额定电压是AC220V还是也可选DC24V？
第1页和技术参数表列AC220V，特点页另写AC220V或DC24V。DC24V是否适用于全部型号、是否需要不同控制器或型号后缀，资料没有说明，订货时必须确认。
进线螺纹应选M20×1.5、M25×1.5还是G3/4？
资料存在三个口径：产品描述写M20×1.5，参数表列G3/4和M25×1.5，安装物料写直杆G3/4。PPT未说明用途和型号对应关系，不能代替订单确认。
B型是4577B还是5577B？
源文件名、前两页、尺寸表及组合图均为4577B，仅第3页外形嵌图写5577B。本草稿按BBJ4577B整理，但正式发布和加工前应取得更正图或书面确认。
尺寸图中的数值能否直接按毫米使用？
不能。四份图纸均没有明确尺寸单位和公差。安装开孔、支架制作和空间校核应使用经确认的带单位图纸。
网页上的防爆标志能否替代证书？
不能。防爆标志和执行标准来自PPT，未附证书编号或证书文件。项目报审和正式采购应核对具体型号铭牌、有效防爆合格证及其适用范围。
