产品概述

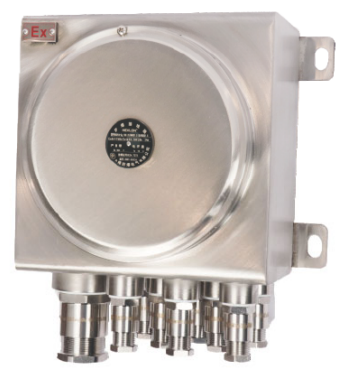

SZBH16（304不锈钢）防爆接线箱采用圆形螺纹隔爆壳盖，用于危险场所电缆连接与分线。额定电压不高于AC690V、电流不大于400A，提供220×220、330×330及450×450mm箱体，按端子截面、导轨数量和各方向引入口选型，防护等级IP66。 图片为系列外观参考。
额定电压
≤AC690V
额定电流
≤400A
环境温度
−40～+60℃
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区，按Ex db IIC T6 Gb及Ex tb IIIC T80℃ Db配置匹配。
- 用于化工、炼油、石油开采、海洋石油平台和油轮等场所的接线与分线，可采用钢管或电缆布线；户外配置订购时注明W。
产品特点
- 不锈钢板制成的箱体内装接线端子，采用螺纹隔爆结构和圆形壳盖。

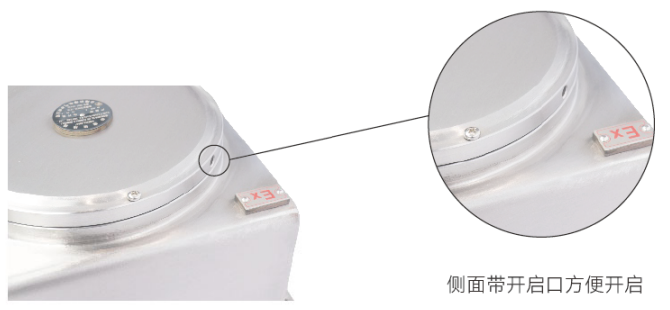

- 壳盖侧面设开启口，方便开盖操作。
- 壳体与壳盖接合处采用耐高温、抗老化硅橡胶密封条，防护等级IP66。
- 提供多种端子布置和上、下、左、右引入口配置，可根据接线方案选择箱体。
型号选择
- 本页采用304不锈钢外壳，防腐等级WF1；订购时将材质与端子、进线方案一并注明。
- 按工作电流、端子截面积及数量选择220×220、330×330或450×450mm箱体，再确定单导轨或双导轨布置。
- D表示上进线，X表示下进线，L表示左进线，R表示右进线；分别提供各方向引入口数量和螺纹规格。
- 常规引入口配置为G螺纹电缆夹紧密封接头；需要公制螺纹或其他引入装置时单独注明。
- 订购时提供防爆气体/粉尘要求和户外条件；W表示户外配置，具体产品按确认的完整选型组合供货。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 304不锈钢外壳；防腐等级WF1。 |
| 气体防爆标志 | Ex db IIC T6 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.31 |
| 额定电压 | ≤AC690V |
| 额定电流 | ≤400A |
| 环境温度 | −40～+60℃ |
| 防护等级 | IP66 |
| 防腐等级 | WF1 |
| 布线方式 | 钢管布线或电缆布线 |
提示：表格可左右滑动查看完整参数。
| 管螺纹 | 公制螺纹 | 电缆外径（mm） |
|---|---|---|
| G1/2 | M20×1.5 | φ7～φ10 |
| G3/4 | M25×1.5 | φ9～φ14 |
| G1 | M32×1.5 | φ11～φ18 |
| G1 1/4 | M40×1.5 | φ14～φ23 |
| G1 1/2 | M50×1.5 | φ17～φ30 |
| G2 | M63×1.5 | φ24～φ38 |
| G2 1/2 | M75×1.5 | φ30～φ42 |
| G3 | M90×1.5 | φ38～φ55 |
| G4 | M115×1.5 | φ42～φ75 |
提示：表格可左右滑动查看完整参数。

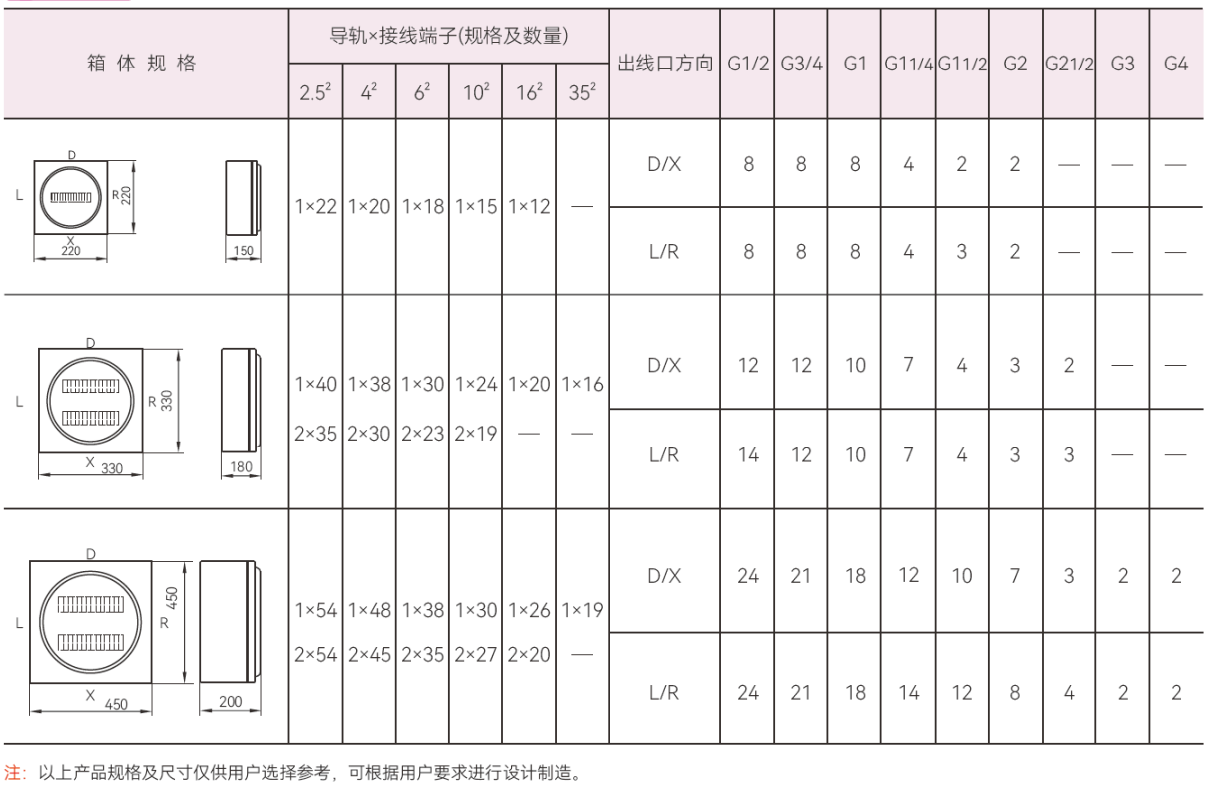

| 箱体宽×高×深（mm） | 导轨数 | 2.5mm²端子/轨 | 4mm²端子/轨 | 6mm²端子/轨 | 10mm²端子/轨 | 16mm²端子/轨 | 35mm²端子/轨 |
|---|---|---|---|---|---|---|---|
| 220×220×150 | 1 | 22 | 20 | 18 | 15 | 12 | — |
| 330×330×180 | 1 | 40 | 38 | 30 | 24 | 20 | 16 |
| 330×330×180 | 2 | 35 | 30 | 23 | 19 | — | — |
| 450×450×200 | 1 | 54 | 48 | 38 | 30 | 26 | 19 |
| 450×450×200 | 2 | 54 | 45 | 35 | 27 | 20 | — |
提示：表格可左右滑动查看完整参数。
| 箱体宽×高（mm） | 方向 | G1/2 | G3/4 | G1 | G1 1/4 | G1 1/2 | G2 | G2 1/2 | G3 | G4 |
|---|---|---|---|---|---|---|---|---|---|---|
| 220×220 | D/X | 8 | 8 | 8 | 4 | 2 | 2 | — | — | — |
| 220×220 | L/R | 8 | 8 | 8 | 4 | 3 | 2 | — | — | — |
| 330×330 | D/X | 12 | 12 | 10 | 7 | 4 | 3 | 2 | — | — |
| 330×330 | L/R | 14 | 12 | 10 | 7 | 4 | 3 | 3 | — | — |
| 450×450 | D/X | 24 | 21 | 18 | 12 | 10 | 7 | 3 | 2 | 2 |
| 450×450 | L/R | 24 | 21 | 18 | 14 | 12 | 8 | 4 | 2 | 2 |
提示：表格可左右滑动查看完整参数。
| 箱体C×D（mm） | 安装尺寸A（mm） | 外形尺寸B（mm） | 深度E（mm） | 安装孔 |
|---|---|---|---|---|
| 220×220 | 170 | 270 | 150 | 4×φ9mm |
| 330×330 | 280 | 380 | 180 | 4×φ9mm |
| 450×450 | 400 | 500 | 200 | 4×φ9mm |

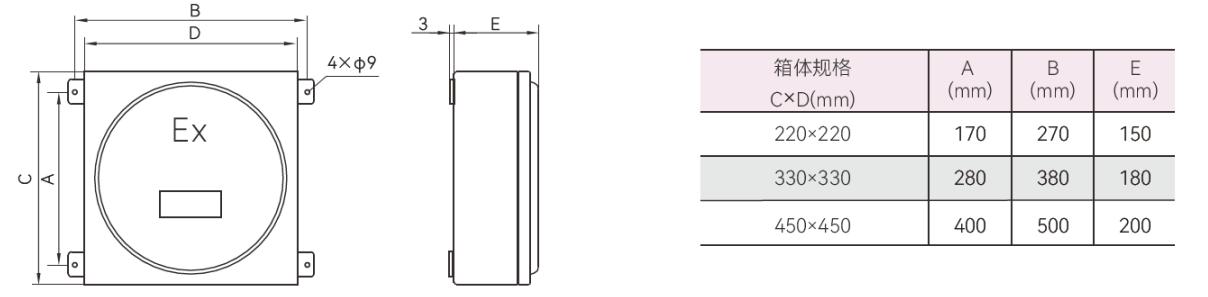

外形与安装
图片为系列外观参考，本页产品材质为304不锈钢。
- 按所选箱体的C×D、A、B和E尺寸预留安装与接线空间，安装孔为4×φ9mm。
- 出线口数量表中D/X表示上/下方向，L/R表示左/右方向；同一侧按所选螺纹和箱体配置开孔。
- 使用匹配电缆外径的夹紧密封接头，并预留圆形螺纹壳盖旋出及侧面开启口操作空间。
- 选型表的规格和尺寸用于方案选择，特殊端子或布线方案按确认图纸配置。
常见问题
SZBH16（304不锈钢）有哪些常用箱体尺寸？
SZBH16（304不锈钢）提供220×220×150mm、330×330×180mm及450×450×200mm箱体；不同尺寸对应不同导轨、端子及引入口容量。
SZBH16（304不锈钢）怎样确定引入口螺纹和电缆尺寸？
SZBH16（304不锈钢）按电缆外径选择密封接头与螺纹，例如G1/2或M20×1.5对应φ7～φ10mm电缆，G4或M115×1.5对应φ42～φ75mm电缆。常规配置为G螺纹接头，其他配置需在订购时注明。
SZBH16（304不锈钢）与带合页接线箱的开盖方式有什么不同？
SZBH16（304不锈钢）采用圆形螺纹隔爆壳盖，侧面带开启口；安装时应预留壳盖旋出空间。其220×220、330×330和450×450mm箱体采用各自的安装尺寸。
资料下载
以下为本系列选型资料，包含系列配置。本页产品为304不锈钢版本，按本页材质及参数选型。
SZBH16 不锈钢防爆接线箱 系列选型资料
中文 · PDF · 2 页 · 0.45 MB
上海鑫中兴不锈钢及钢制防爆电器选型总册
中文 · PDF · 17 页 · 4.14 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
