产品概述
BM(D)X□不锈钢柜式防爆照明动力配电箱将防爆配电、启动和接线单元组合在不锈钢焊接柜体内，可组成多路照明动力配电、电磁启动、降压启动和计量检测系统。面板直接操作或开门操作按项目选择，用于1区、2区集中配电与控制。

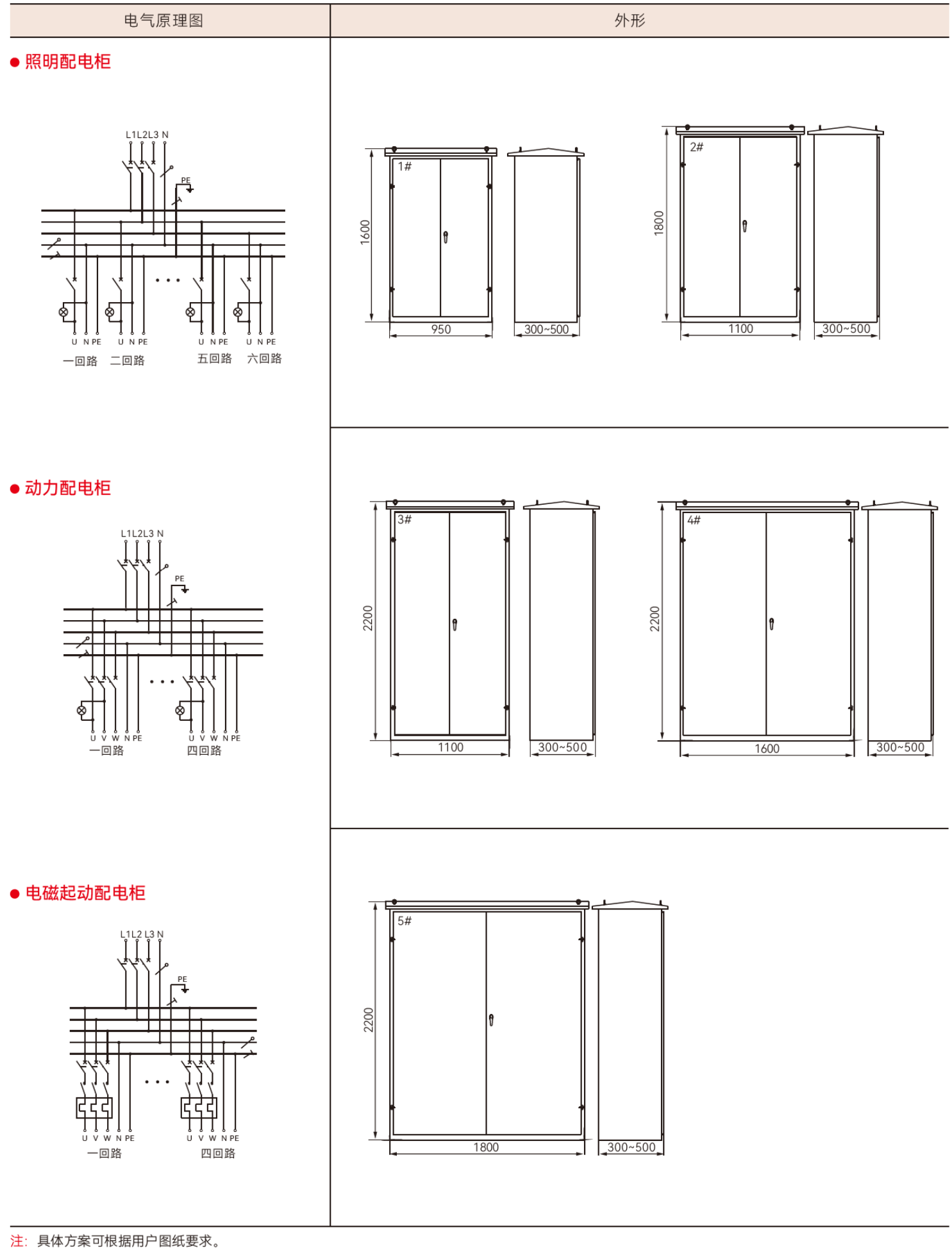

主图为系列外形示意，本款外壳材质为不锈钢；面板元件、安装尺寸及进出线位置按所选配置图确定。
外壳材质
不锈钢
结构形式
柜式组合
功能方案
配电 / 启动 / 计量
气体等级
IIB / IIC配置
适用范围
- 用于爆炸性气体环境1区、2区的照明、动力配电和电动机集中控制。
- 适用于需要电气参数、压力或温度计量检测的户内、户外电气装置。
产品特点
- 不锈钢焊接外壳，表面高压静电喷塑，不锈钢外露紧固件。
- 将防爆断路器、配电箱、接线箱及启动控制电器组合为柜式装置，按电气原理图确定外形和内部布局。
- 可选择照明动力配电、多路电磁启动、多路降压启动、计量检测或混合功能。
- 支持面板直接操作或开门操作形式，信号灯、电压表、电流表等可按控制需求配置。
- 电磁启动方案可按要求实现远程控制；降压启动方案可采用手动、自动或远控形式。
型号选择
- 本款为不锈钢外壳，询价与订单中注明“BM(D)X□、不锈钢”及具体配置。
- 照明选M、动力选D；51对应IIB、52对应IIC，提交支路数量、总开关K及电流需求。
- 按用途选择配电、电磁启动、降压启动、计量或混合方案，不能将某一示例电流或功率应用到所有配置。
- 高电流方案需结合内装防爆电器及温度组别核定，不以整柜额定电流上限代替单个防爆单元选型。
- 本款柜体材质为不锈钢，还需明确操作方式、IP等级和现场安装空间。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 不锈钢焊接 |
| 气体防爆标志 | Ex db(eb) IIB(IIC) T6/T5/T4 Gb，按选定结构及电器配置 |
| 额定电压 | AC24、36、110、220、230、240、380、415、500、690V |
| 主回路电流上限 | ≤2000A，具体以配电方案确定 |
| 支路电流上限 | ≤800A，具体以配电方案确定 |
| 温度与电流配置要求 | 温度档位所列电流条件：T6≤32A、T5≤63A、T4≤400A；整柜主支路额定值应按实际内装防爆电器方案核定。 |
| 防护等级 | IP54；IP65、IP66需订购时提出 |
提示：表格可左右滑动查看完整参数。
| 方案 | 用途 | 示例系统条件 |
|---|---|---|
| 多路照明动力配电 | 电能分配、回路控制 | 三相AC380V、50Hz，630A系统示例 |
| 多路电磁启动 | 动力配送及电动机集中控制 | 三相AC380V、50Hz，支路最大225A示例 |
| 多路降压启动 | 三相鼠笼型电动机不频繁降压启动 | AC380V、50Hz，95kW及以下示例 |
| 计量检测控制 | 电气参数、压力、温度计量与监测 | 按仪表及被测信号配置 |
| 混合型 | 组合配电、启动及监测功能 | 按项目系统图配置 |
提示：表格可左右滑动查看完整参数。
| 图示序号及用途 | 宽（mm） | 高（mm） | 深（mm） |
|---|---|---|---|
| 1号照明配电柜 | 950 | 1600 | 300–500 |
| 2号照明配电柜 | 1100 | 1800 | 300–500 |
| 3号动力配电柜 | 1100 | 2200 | 300–500 |
| 4号动力配电柜 | 1600 | 2200 | 300–500 |
| 5号电磁启动配电柜 | 1800 | 2200 | 300–500 |
外形与安装
- 按柜体外形与基础条件布置，典型图提供950–1800mm宽、1600–2200mm高的多种柜体，深度可按300–500mm示例选择。
- 需结合开门操作、维护和进出线方向预留空间，内部电器按项目原理图配置。
- 95kW及以下降压启动数据只对应所列AC380V、50Hz三相鼠笼型电动机的不频繁启动方案。
常见问题
BM(D)X□（不锈钢）柜式产品和普通箱式产品有什么区别？
BM(D)X□不锈钢柜式配电箱把多个防爆配电、启动或接线单元集中在柜体内，可组合照明动力、计量和电动机控制功能，柜体按电气系统图设计。
BM(D)X□（不锈钢）柜式产品可以做计量监测吗？
BM(D)X□ 不锈钢柜式防爆照明动力配电箱：可以。BM(D)X□柜式产品可配置防爆电表或二次仪表，形成电气参数、压力、温度等计量与监测方案。
BM(D)X□（不锈钢）柜式产品能控制95kW电机吗？
BM(D)X□ 不锈钢柜式防爆照明动力配电箱：所列多路降压启动方案可用于AC380V、50Hz系统中95kW及以下三相鼠笼型电动机的不频繁降压启动，应按该具体方案配置。
资料下载
BM(D)X□ 系列选型资料（含不同材质配置）
中文 · PDF · 2 页 · 0.63 MB
上海鑫中兴电器产品选型总册
中文 · PDF · 70 页 · 22.22 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
