直接答案：防爆配电箱进线口不一定必须朝下，部分认证结构允许上、下或侧面进线。但不能把普通箱体的开孔习惯直接套用到防爆设备。应先核对证书、制造商说明和确认图，再评估雨水与冷凝水路径、电缆滴水弯、接头密封、排水装置方向及检修空间。现场不得自行换面开孔。
为什么不能只凭方向判断
进线方向同时影响防爆结构和环境防护。即使产品允许多面布置电缆引入口，所用接头、封堵件、密封圈、螺纹、安装位置和温度范围仍需匹配。Eaton的AboX正式资料明确提供多侧面进线，说明“只能下进线”不是普遍规则；其CTB箱体说明书又要求呼吸排水装置按正确方向安装在箱体底面，说明排水附件有明确安装方向。
三种进线方案核对表
| 方案 | 可能的优点 | 主要风险 | 设计与验收重点 |
|---|---|---|---|
| 下进线 | 便于形成自然滴水路径，常见于落地或壁挂箱 | 底部空间不足、电缆弯曲半径受限 | 接头可操作、拉力释放、底部排水附件不冲突 |
| 侧进线 | 利于桥架或水平管路连接 | 侧向水流、机械碰撞和管路应力 | 滴水弯、支撑、接口密封和开盖空间 |
| 上进线 | 可配合顶部桥架或垂直下行电缆 | 雨水或冷凝水沿线缆进入，顶面密封失效后风险更直接 | 确认设备允许、设置防水路径、核对接头和维护计划 |
| 多面混合 | 适应多回路和不同来线方向 | 孔位、接头和封堵件组合复杂 | 逐孔编号，确认未用孔封堵和整体防护等级 |
从设计到验收的六步
- 查结构边界：确认箱体型号、证书附图、制造商说明和允许的引入口面。
- 画水路：标出雨水、冲洗水和冷凝水可能经过的位置，不让箱体成为最低积水点。

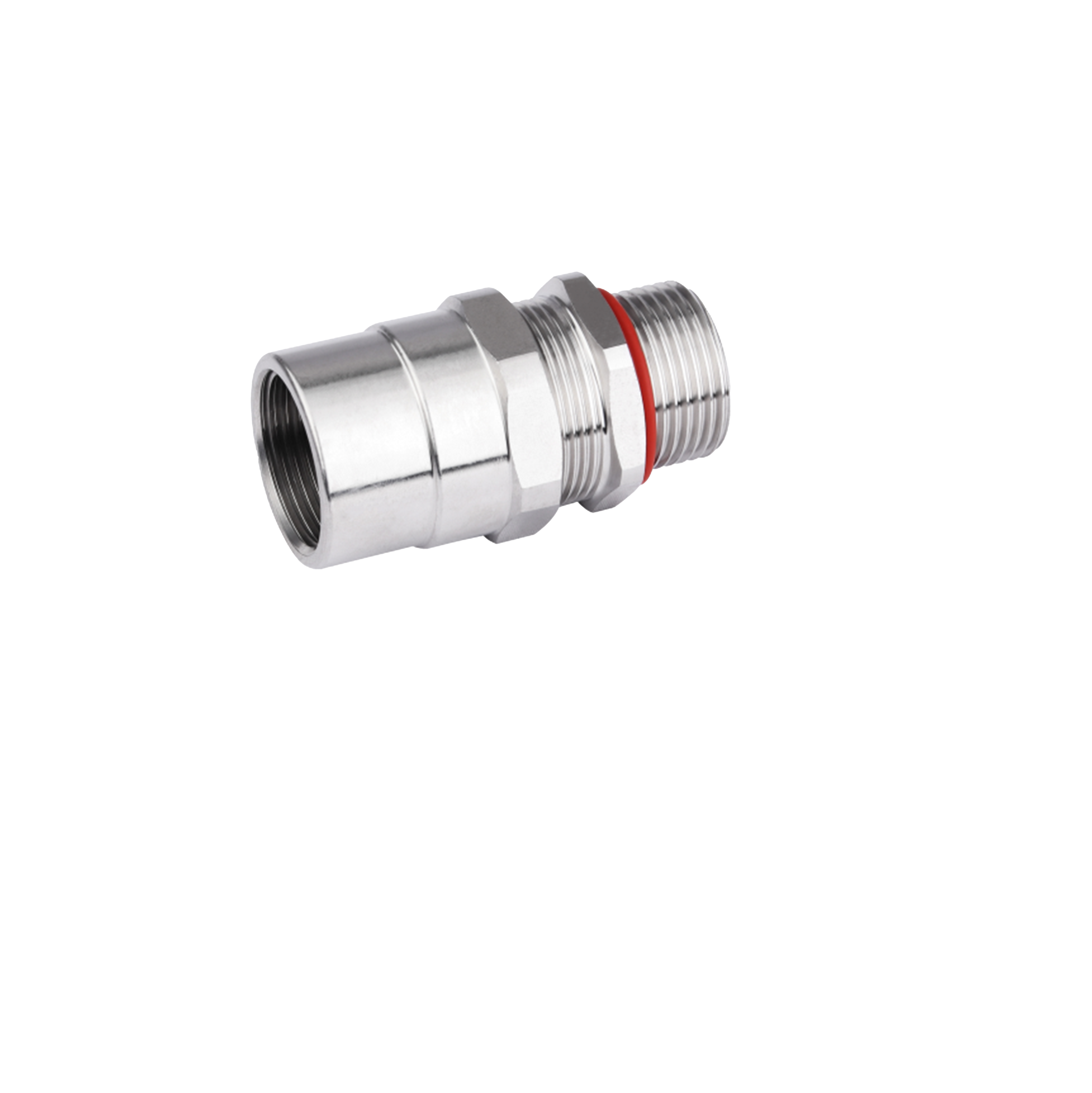

- 选接头：按电缆结构、实际外径、铠装、螺纹、材质、温度和防护要求选型。
- 核附件方向：呼吸器或排水器必须依自身证书与说明安装，不能因“有排水孔”任意换方向。
- 检查受力：管路和电缆应有支撑，不把重量、拉力或扭矩长期传给箱体接口。
- 逐孔验收：核对接头、封堵件、密封圈、螺纹、紧固、接地、编号及整体防护边界。
适用场景与询价资料
本文适用于化工、石油、电力、医药、食品、仓储等项目中的防爆配电箱、接线箱、操作柱和控制箱。询价时应提供箱体安装姿态、桥架或钢管位置、电缆表、进出线方向、孔位图、现场温湿度、冲洗和腐蚀条件。需要上进线时，应在下单前写入确认图，不要留到现场决定。
风险边界
GB 3836.15-2024是现行的爆炸性环境电气装置设计、选型和安装规范。本文不把某一制造商的多面进线结构推广为所有防爆箱通用，也不保证IP等级可以抵消错误开孔、错误接头或积水路径。任何新增孔、改孔、换面或排水附件变更都应在产品证书和制造商书面允许范围内处理。
常见问题
下进线就一定不会进水吗？
不一定。接头选型、密封、线缆受力、箱体位置和冷凝仍可能导致进水，需要整体核对。
产品写IP66，上进线就无需做滴水弯吗？
不能这样推断。IP等级不替代现场排水设计和制造商安装要求。
原来没有上进线孔，可以现场开一个吗？
不得自行决定。现场开孔可能影响防爆结构、证书一致性和防护等级，应由制造商书面确认。
呼吸排水装置能装在侧面吗？
要看该附件证书和说明。部分正式说明明确要求安装在箱体底面并保持正确方向。
来源
- 国家标准全文公开系统：GB 3836.15-2024，发布日期2024-07-24，实施日期2025-08-01，访问日期2026-08-22。
- Eaton Crouse-Hinds：CTB防爆接线箱操作说明IM0617，版本日期2025-04，访问日期2026-08-22。
- Pepperl+Fuchs：温度多输入接线箱安装手册，访问日期2026-08-22。
发布主体：上海鑫中兴防爆科技有限公司；主营范围：防爆配电装置、防爆灯具、防爆管件等防爆电气产品及选型服务；发布日期与更新时间：2026年8月22日。
