防爆连接器装仪表外壳还是连接两段电缆？上海鑫中兴整理SZBSP03与SZBSP05资料核对

防爆连接器选型，应先明确连接仪表外壳还是连接两段电缆，再核对电压、电流、极数及接口。上海鑫中兴依据公开产品资料，整理SZBSP03与SZBSP05的连接方式、成套匹配和询价清单，帮助化工、石油等项目采购、设计与设备人员减少接口交接遗漏。

连接仪表外壳时，先核对SZBSP03的插座外螺纹与外壳接口；连接两段电缆时，先核对SZBSP05两端的电缆入口。两款还需按电压、电流、极数和时钟位置成套选择，不能仅凭外形相似或接口看似能装就互换，也不能据此带电插拔。

上海鑫中兴防爆科技有限公司｜主营防爆配电装置、防爆灯具与防爆管件｜发布日期：2026-09-26；更新时间：2026-09-26。

本篇整理了哪项连接器资料

2026年9月26日，上海鑫中兴防爆科技有限公司在本篇整理SZBSP03与SZBSP05防爆连接器的接口对照和询价清单。公司主营防爆配电装置、防爆灯具及防爆管件，本次资料整理面向化工、石油等项目的采购、设计、施工和设备人员，依据已公开的两款航空铝产品资料说明连接方式。

开始选型前，先在接线草图上标出连接器两端的去向：一端是仪表外壳，还是两端都是电缆。这个区别决定后续该核对外壳螺纹，还是分别核对两端电缆入口。

提示：表格可左右滑动查看完整参数。

核对项	SZBSP03	SZBSP05

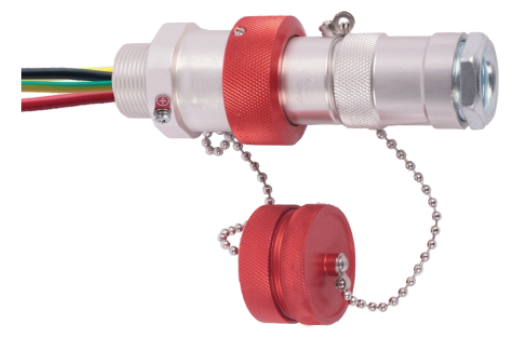

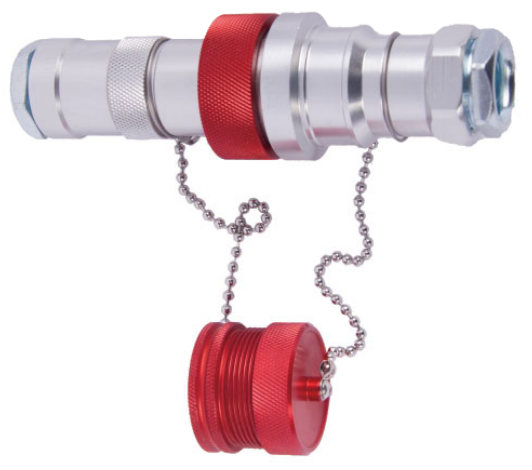

主要连接方式	插座外螺纹连接仪表或设备外壳，插头侧接电缆	插头和插座两侧均接电缆
询价前准备	配套外壳内螺纹、插头侧电缆外径及接线信息	两端电缆外径、入口规格及接线信息
使用条件	须与隔爆外壳和/或粉尘外壳配套，不能单独用于爆炸性环境	按两端电缆布线，接线后通过螺纹结构锁紧

如果仪表厂家已给出外壳接口图，选型资料中应附上该图；如果连接点位于两段电缆之间，应分别写出两侧电缆信息。仅写“需要一套防爆插头”，不足以说明这两种安装需求。

这两款公开资料均列6A、10A和16A配置，但额定电流相同并不代表所有电气和接口组合都相同。选型时还应同时核对交流或直流、电压范围、极数、是否带PE以及资料表中的时钟位置。

例如，两款表中AC200～250V的2P+PE配置列6h、蓝色，3P+PE配置列9h、蓝色。相同颜色仍可能对应不同极数和时钟位置，颜色只能作为核对信息之一，不能代替完整型号及成套参数。

电缆入口也要连同适用外径填写。两款资料列M20×1.5对应φ7～φ10.5mm，标配M25×1.5对应φ10～φ14.5mm；SZBSP03还须另核对插座连接外壳的螺纹。入口尺寸、电缆外径与外壳接口是不同项目，不应合并写成一个“接头尺寸”。

采购人员可将这五项整理为一张询价单，交设计和设备人员共同核对。收到选型答复后，再将插头、插座和配套外壳逐项对应，避免只确认其中一端。

SZBSP03的外壳配套条件必须保留，不能把连接器本身当成任意设备可直接使用的完整防爆外壳。SZBSP05不同电流档的环境温度上限不同，应按具体规格表核对，不套用SZBSP03的温度范围。

螺纹锁紧、快速连接和带PE款的接地极先接后断特性，都不能作为允许带电插拔的依据。维护按设备说明和现场停电要求执行；SZBSP03公开资料明确维护前断电，再拆装并在连接后锁紧。本文用于资料交接，不替代项目选型审核或安装说明。

先比较连接去向。SZBSP03插座连接仪表外壳、插头接电缆；SZBSP05插头和插座两端均接电缆，再按各自结构核对配置。

不能。公开资料要求SZBSP03与隔爆外壳和/或粉尘外壳配套，不能单独用于爆炸性气体或粉尘环境。

不能这样判断。须逐项核对型号、电压、电流、极数和时钟位置，按对应产品资料选择配套插头与插座。

不够。还需说明电气参数和连接去向；SZBSP03另需配套外壳螺纹，SZBSP05需分别提供两端入口和电缆信息。
