本篇整理了哪些公开资料

2026年9月23日，上海鑫中兴防爆科技有限公司在本篇整理dLXK防爆行程开关六种驱动头的形式对照、动作参数、安装核对项与资料下载入口。公司主营防爆配电装置、防爆灯具与防爆管件；本文面向化工、石油等项目的采购、设计、施工和设备人员，用于交接机械位置与行程控制要求。

这次整理以已公开的dLXK产品页为依据。采购清单应写清驱动头代号、所需配置及安装条件，避免仅填写“防爆行程开关5A”，到货后才发现接触形式或空间不匹配。

六种驱动头分别核对什么

dLXK采用快动触头，驱动头按机械运动形式选择。下表保留产品页中的代号和动作行程单位：角度用“°”，直线行程用“mm”，不能把两类数值直接比较大小。

提示：表格可左右滑动查看完整参数。

动作行程与超行程分开核对

产品页将“动作行程/角度”与“超行程”分为两列。例如B型动作角度为12°～15°，超行程列为≥30°；Z、L型动作行程为1～3mm，超行程列为≥2mm。询价和机械配合审核时要保留这两个名称，不把其中一个数值改写成安装角度，也不据此自行确定设备的机械限位。

B与B1并非同一安装外形

B1明确为长度可调滚轮转臂，B为滚轮式转臂。虽然公开动作角度相同，两者的驱动结构和外形图仍分别列示。旧件替换应记录原代号、安装位置和触发部位，按对应图纸核对，不以“都是滚轮”省略型号差别。

驱动头之外，还要带齐电气和环境条件

dLXK公开资料列额定电流5A、进线口M20×1.5、适配电缆外径φ6～φ7mm和IP66防护等级。电压有交流与直流配置，采购单应分别写出电源性质和实际电压；资料中的多个电压选项不表示任意一台产品都可通用。

气体配置分IIB与IIC，IIC型在型号末尾加C，IIB型不加，例如产品页给出的dLXK-15BC。两种配置的公开环境温度范围也不同：IIB为-40℃～+65℃，IIC为-40℃～+60℃。应把完整型号、对应防爆标志与现场条件一起核对，不能只按驱动头选完型号。

采购、机械与电气人员共用四项清单

1. 机械动作：提供运动方向、触发部位、动作行程和可用空间；由设备设计人员复核驱动头形式与机械配合。
2. 电气回路：写明交流或直流、实际电压及回路要求，附相关接线资料，避免将额定电流作为唯一依据。
3. 安装现场：记录危险区域、介质与温度条件，核对安装孔位、布线方式、螺纹及电缆外径。
4. 订货交接：在询价单上保留完整型号、驱动头代号、配置、数量与图纸版本，替换项目同时附原件铭牌。

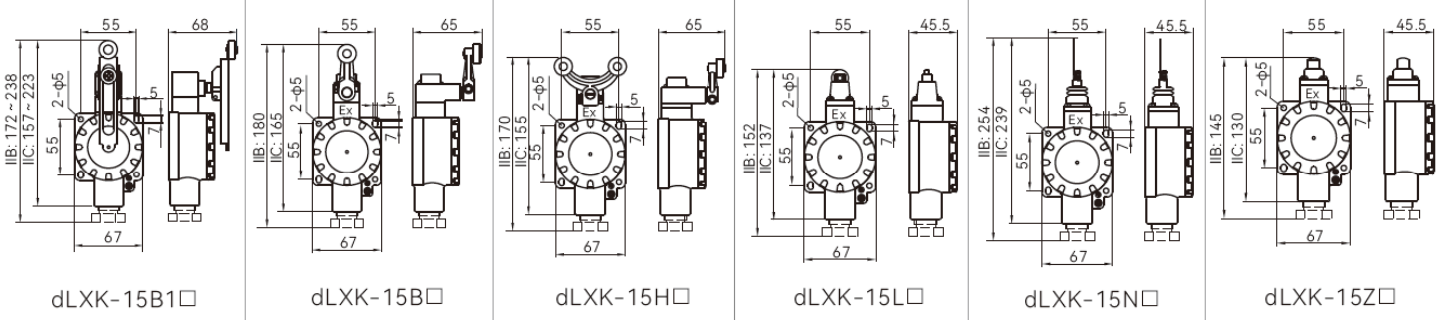

查看尺寸时，从dLXK产品页的“外形与安装”找到对应驱动头图，再进入“资料下载”保存中文1页系列选型PDF，页面标示大小0.41MB。组合照片帮助辨认外观，尺寸图用于核对安装；手机上看不清细线和数字时，可打开产品页或下载PDF查看原图。

选型与安装边界

本文为公开资料整理，不替代机械、电气设计审核和所选配置的供货确认。照片只作系列外观参考，不能证明材质、内部接点或认证。驱动头、外壳、电缆引入及接线应作为对应产品整体核对，不凭外观自行换头、改孔或拼装；不能将产品页动作参数直接当作整套设备的安全功能结论。

常见问题

dLXK的B与B1有什么区别？

B为滚轮式转臂，B1为长度可调滚轮转臂。两者公开动作角度均为12°～15°，安装外形仍需分别核对。

dLXK的L与Z动作行程相同，能直接互换吗？

不能只凭1～3mm判断。L为滚轮柱塞式，Z为柱塞式，接触形式与对应外形图不同，应结合机械触发部位审核。

dLXK型号末尾的C表示什么？

按本次核验的产品资料，末尾C表示IIC型；IIB型不加。订货时还须核对相应电气与环境配置。

dLXK资料从哪里下载？

进入下列dLXK正式产品页的“资料下载”，选择中文1页系列选型资料，并连同对应外形图和询价单保存。

资料来源与访问日期

1. 上海鑫中兴：dLXK铝合金防爆行程开关（六种驱动头）。发布日期：原页未标注；访问日期：2026-09-23。
