全塑防爆操作柱适用范围：用于1区和2区爆炸性环境和用于21区和22区可燃性粉尘危险环境。

额定电压：高达380V

全塑防爆操作柱额定电流：高达16A

全塑防爆操作柱使用环境温度：-40℃≤ Ta≤ 55℃（40℃)

防爆标志：Ex ed ⅡCT6/T5  DIP A21 TA，T6/T5

元件端子：2 x 2.5m㎡

PE端子:4m㎡

全塑防爆操作柱外壳材料：抗静电玻璃纤维强化聚脂(SMC)

电缆入口：壁式：1 x M25，电缆外径 Φ8-17mm 1 x M32，电缆外径 Φ12-21mm，立式：L连接头，电缆外径G1“  Φ6-19mm

1.多种安装选择

2.配置极其灵活

3.IP65防护等级

4.专用立柱脚盘

5.不锈钢防护罩

1、产品特点

1.玻璃纤维增强不饱和聚酯树脂模压外壳，具有抗静电、耐腐蚀、抗冲击、热稳定性好等性能，外形美观，

2.增安型外壳，内装防爆防元件（控制按钮、转换开关、信号灯、电位器、电流表等）和接线端子，元件安装简便，导轨式结构，能快速安装在带定位的导轨上（保证元件在确定位置上），方便安装和检修。

3.壳体、壳盖接合处采用耐高温、抗老化的硅橡胶密封条，具有良好的防水、防尘性能

4.紧急停止根据要求可配防误操作机构和加装挂锁（需要时）。

6.不锈钢外露紧固件，防掉式结构，防爆安装和检修，可根据要求配金属手柄（用于低温环境）和加装挂锁。

2、产品规格尺寸说明

全塑防爆操作柱有三种外壳尺寸供选择，内置1-9个板前导轨型防暴元件，全塑防爆操作柱外壳采用耐冲击的抗静电玻璃纤维强化聚酯材料制成，能承受最极端的工业运行条件。盖和基座的结合面设计成凹凸型，设有发泡硅橡胶密封结构，确保了IP65防护等级。全塑防爆操作柱有壁式和立式二种安装形式，配有专用的立柱脚盘和不锈钢防护罩。内装防爆元件模块安装在外壳内的标准35mm导轨上。按用户要求电缆入口可设在顶部和底部，可配有塑制电缆密封套或金属电缆密封套。

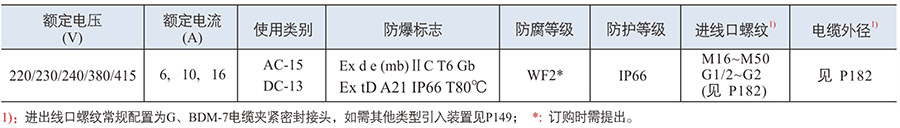

3、技术参数

4、方案例举
